精密模座用外导柱.导套.钢珠套

精密模座用外导柱.导套.钢珠套

GMF-C

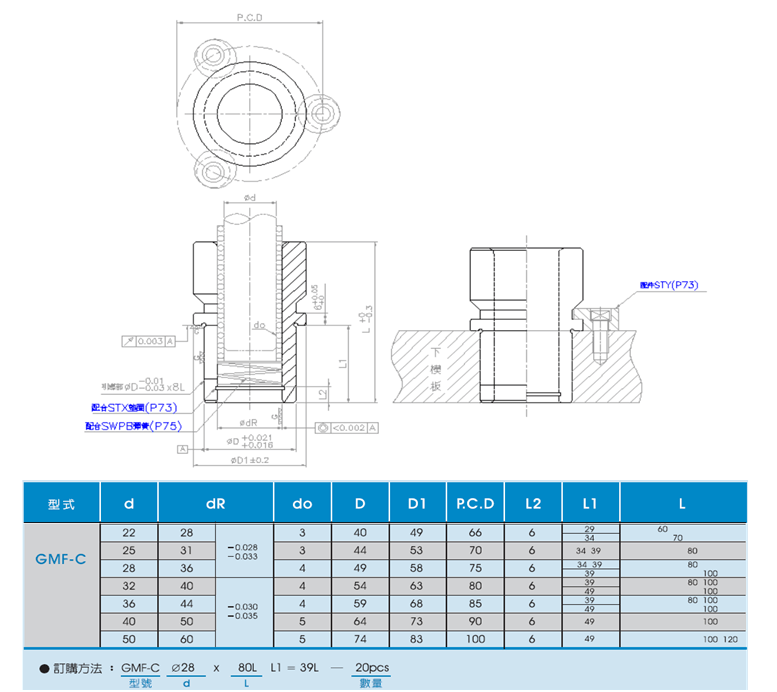

★精密模座用外导套
★压入式附钢珠导套(配合STY导套压板)
★材质:SUJ2
★硬度:HRC60~62

产品规格
技术资料
图面下载

共计16种型号

型号	GMF-C226029	GMF-C227034	GMF-C258034	GMF-C258039	GMF-C288034	GMF-C288039	GMF-C2810039	GMF-C328039	GMF-C3210039	GMF-C3210049	GMF-C368039	GMF-C3610039	GMF-C3610049	GMF-C4010049	GMF-C5010049	GMF-C5012049
询价	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车
型式	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套
材质	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
导柱外径Ød(mm)	22	22	25	25	28	28	28	32	32	32	36	36	36	40	50	50
ØdR(mm)	28(-0.028,-0.033)	28(-0.028,-0.033)	31(-0.028,-0.033)	31(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	40(-0.030,-0.035)	40(-0.030,-0.035)	40(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	50(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)
Ødo(mm)	3	3	3	3	4	4	4	4	4	4	4	4	4	5	5	5
ØD(mm)	40	40	44	44	49	49	49	54	54	54	59	59	59	64	74	74
Ød1(mm)	49	49	53	53	58	58	58	63	63	63	68	68	68	73	83	83
P.C.D(mm)	66	66	70	70	75	75	75	80	80	80	85	85	85	90	100	100
L2(mm)	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
L1(mm)	29	34	34	39	34	39	39	39	39	49	39	39	49	49	49	49
L(mm)	60	70	80	80	80	80	100	80	100	100	80	100	100	100	100	120

产品规格

型号

GMF-C226029

GMF-C227034

GMF-C258034

GMF-C258039

GMF-C288034

GMF-C288039

GMF-C2810039

GMF-C328039

GMF-C3210039

GMF-C3210049

GMF-C368039

GMF-C3610039

GMF-C3610049

GMF-C4010049

GMF-C5010049

GMF-C5012049
