精密模座用外导柱.导套.钢珠套

精密模座用外导柱.导套.钢珠套

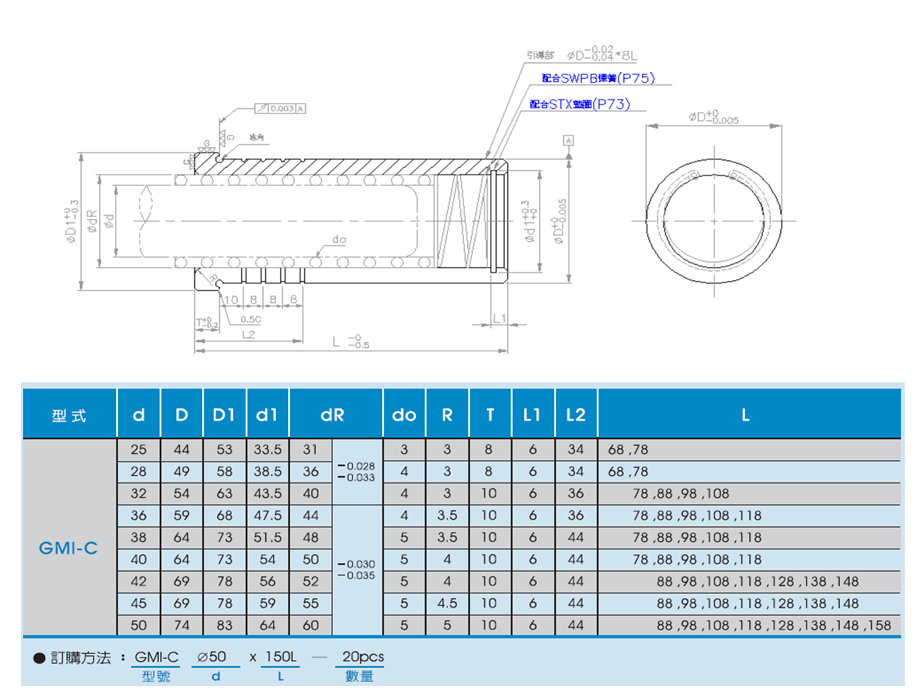

GMI-C

★精密模座用外导套
★压入式附钢珠导套(配合SWPB弹簧.STX垫圈)
★材质:SUJ2
★硬度:HRC60~62

产品规格
技术资料
图面下载

共计45种型号

型号	GMIC2568	GMIC2578	GMIC2868	GMIC2878	GMIC3278	GMIC3288	GMIC3298	GMIC32108	GMIC3678	GMIC3688	GMIC3698	GMIC36108	GMIC36118	GMIC3878	GMIC3888	GMIC3898	GMIC38108	GMIC38118	GMIC4078	GMIC4088	GMIC4098	GMIC40108	GMIC40118	GMIC4288	GMIC4298	GMIC42108	GMIC42118	GMIC42128	GMIC42138	GMIC42148	GMIC4588	GMIC4598	GMIC45108	GMIC45118	GMIC45128	GMIC45138	GMIC45148	GMIC5088	GMIC5098	GMIC50108	GMIC50118	GMIC50128	GMIC50138	GMIC50148	GMIC50158
询价	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车
型式	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套
材质	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
导柱外径Ød(mm)	25	25	28	28	32	32	32	32	36	36	36	36	36	38	38	38	38	38	40	40	40	40	40	42	42	42	42	42	42	42	45	45	45	45	45	45	45	50	50	50	50	50	50	50	50
ØD(mm)	44	44	49	49	54	54	54	54	59	59	59	59	59	64	64	64	64	64	64	64	64	64	64	69	69	69	69	69	69	69	69	69	69	69	69	69	69	74	74	74	74	74	74	74	74
Ød1(mm)	53	53	58	58	63	63	63	63	68	68	68	68	68	73	73	73	73	73	73	73	73	73	73	78	78	78	78	78	78	78	78	78	78	78	78	78	78	83	83	83	83	83	83	83	83
Ød1(mm)	33.5	33.5	38.5	38.5	43.5	43.5	43.5	43.5	47.5	47.5	47.5	47.5	47.5	51.5	51.5	51.5	51.5	51.5	54	54	54	54	54	56	56	56	56	56	56	56	59	59	59	59	59	59	59	64	64	64	64	64	64	64	64
ØdR(mm)	31(-0.028,-0.033)	31(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	48(-0.030,-0.035)	48(-0.030,-0.035)	48(-0.030,-0.035)	48(-0.030,-0.035)	48(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)
Ødo(mm)	3	3	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5
R(mm)	3	3	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4	4	4	4	4	4	4	4	4	4	4	4	4.5	4.5	4.5	4.5	4.5	4.5	4.5	5	5	5	5	5	5	5	5
T(mm)	8	8	8	8	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10
L1(mm)	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
L2(mm)	34	34	34	34	36	36	36	36	36	36	36	36	36	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44	44
L(mm)	68	78	68	78	78	88	98	108	78	88	98	108	118	78	88	98	108	118	78	88	98	108	118	88	98	108	118	128	138	148	88	98	108	118	128	138	148	88	98	108	118	128	138	148	158

产品规格

型号

GMIC2568

GMIC2578

GMIC2868

GMIC2878

GMIC3278

GMIC3288

GMIC3298

GMIC32108

GMIC3678

GMIC3688

GMIC3698

GMIC36108

GMIC36118

GMIC3878

GMIC3888

GMIC3898

GMIC38108

GMIC38118

GMIC4078

GMIC4088

GMIC4098

GMIC40108

GMIC40118

GMIC4288

GMIC4298

GMIC42108

GMIC42118

GMIC42128

GMIC42138

GMIC42148

GMIC4588

GMIC4598

GMIC45108

GMIC45118

GMIC45128

GMIC45138

GMIC45148

GMIC5088

GMIC5098

GMIC50108

GMIC50118

GMIC50128

GMIC50138

GMIC50148

GMIC50158
