精密模座用外导柱.导套.钢珠套

精密模座用外导柱.导套.钢珠套

GMI

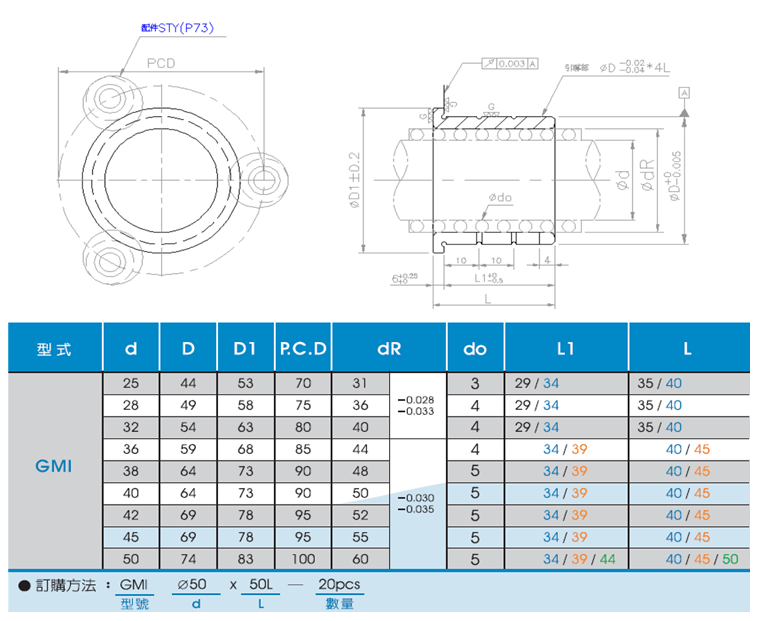

★精密模座用外导套
★压入式附钢珠导套(配合STY导套压板)
★材质:SUJ2
★硬度:HRC60~62

产品规格
技术资料
图面下载

共计19种型号

型号	GMI2535	GMI2540	GMI2835	GMI2840	GMI3235	GMI3240	GMI3640	GMI3645	GMI3840	GMI3845	GMI4040	GMI4045	GMI4240	GMI4245	GMI4540	GMI4545	GMI5040	GMI5045	GMI5050
询价	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车
型式	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套
材质	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
导柱外径Ød(mm)	25	25	28	28	32	32	36	36	38	38	40	40	42	42	45	45	50	50	50
ØD(mm)	44	44	49	49	54	54	59	59	64	64	64	64	69	69	69	69	74	74	74
Ød1(mm)	53	53	58	58	63	63	68	68	73	73	73	73	78	78	78	78	83	83	83
P.C.D(mm)	70	70	75	75	80	80	85	85	90	90	90	90	95	95	95	95	100	100	100
ØdR(mm)	31(-0.028,-0.033)	31(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	44(-0.030,-0.035)	44(-0.030,-0.035)	48(-0.030,-0.035)	48(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	52(-0.030,-0.035)	52(-0.030,-0.035)	55(-0.030,-0.035)	55(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)
Ødo(mm)	3	3	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5
L1(mm)	29	34	29	34	29	34	34	39	34	39	34	39	34	39	34	39	34	39	44
L(mm)	35	40	35	40	35	40	40	45	40	45	40	45	40	45	40	45	40	45	60

产品规格

型号

GMI2535

GMI2540

GMI2835

GMI2840

GMI3235

GMI3240

GMI3640

GMI3645

GMI3840

GMI3845

GMI4040

GMI4045

GMI4240

GMI4245

GMI4540

GMI4545

GMI5040

GMI5045

GMI5050
