共计2种型号

型号	AX80130-A2OPL	AX80130-A2OPR
询价	加入询价车	加入询价车
台面尺寸 (mm)	80*130	80*130
移动行程 (mm)	70	70
传动方式	滚珠螺桿Ø8，导程1mm	滚珠螺桿Ø8，导程1mm
轨道	交叉滚柱导引式	交叉滚柱导引式
滑台材质	铝合金	铝合金
表面处理	阳极雾黑处理	阳极雾黑处理
本体重量 (Kgs)	1.4	1.4
联轴器	FAMMS16-5*5	FAMMS16-5*5
精度等级	OP：高阶精密型	OP：高阶精密型
出线方向	L：左出线	R：右出线
解析度(脉冲) (µm)	1 (Full)/ 0.5 (Half)	1 (Full)/ 0.5 (Half)
最高速度(全步级) (mm/sec)	10	10
单向定位精度 (µm)	8	8
反復定位精度(µm)	±0.3	±0.3
荷重(水平安装)(Kgf)	20	20
空转(µm)	1	1
仰俯 / 横摆	仰俯: 小于25" / 横摆: 小于20"	仰俯: 小于25" / 横摆: 小于20"
平行度 (µm)	30	30
运动平行度 (µm)	15	15
马达_类型/出轴型式	5相步进高解析马达/口42双出轴	5相步进高解析马达/口42双出轴
马达_厂牌/型号	东方马达/PKP544MN18B	东方马达/PKP544MN18B
驱动器厂牌/型号	东方 / 五相CVD系列(另外选购)	东方 / 五相CVD系列(另外选购)
接头型式	12Pin公端连接器HRS	12Pin公端连接器HRS

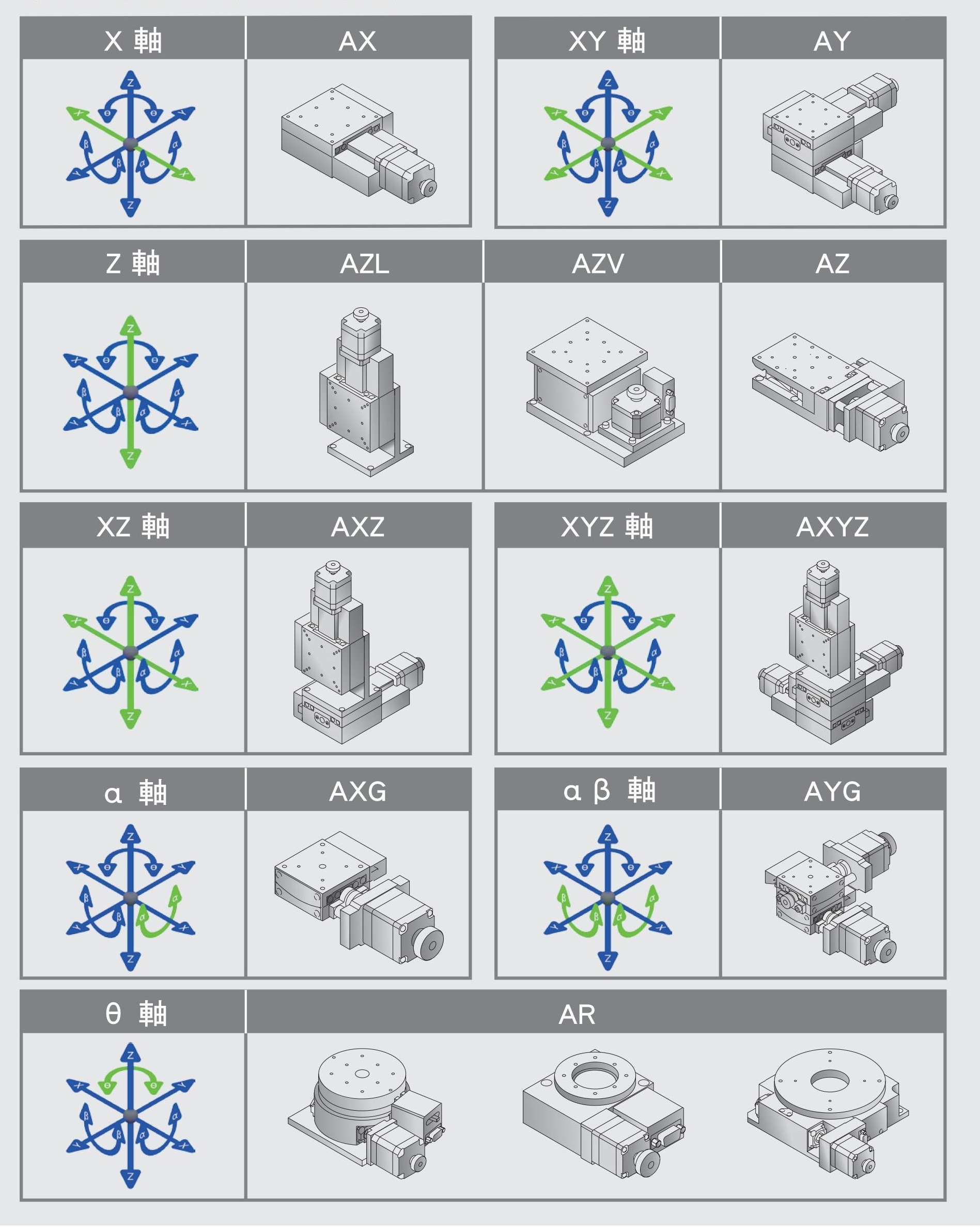

产品概述

多点反復定位量测说明

♦ 精度量测说明

1. 单向定位精度: 在预定检测的行程范围内，由一起始位置开始，向一定方向顺序做移动定位，检测其实际移动值与目标移动值之间的差值，并取其最大误差值，此值即为单向定位精度。
2. 多点反復定位精度: 预定检测的行程范围内，在机械程式执行时，反覆运行同一程序代码所得到的位置精度。计算反覆来回相同位置时，所产生的位置偏差，并取的两者间的偏差值。

♦ 精度介绍说明

1. 已符合光纤耦合、半导体制程之轻度需求而设计GMT高阶精度检测方式。

2. GMT高阶精密直线滑台模组系列的检测採多点反復量测方式，即在固定行程范围内做多点数量测取点(点数多寡依行程长短做增减)，并记录往返位置误差实际变化，追求高精度重现性。

3. 透过非接触式的雷射干涉仪量测，确保单向定位在10μm内、多点反復定位精度在1.5μm内。另有更高精度需求请与区域经销/业务团队洽询。

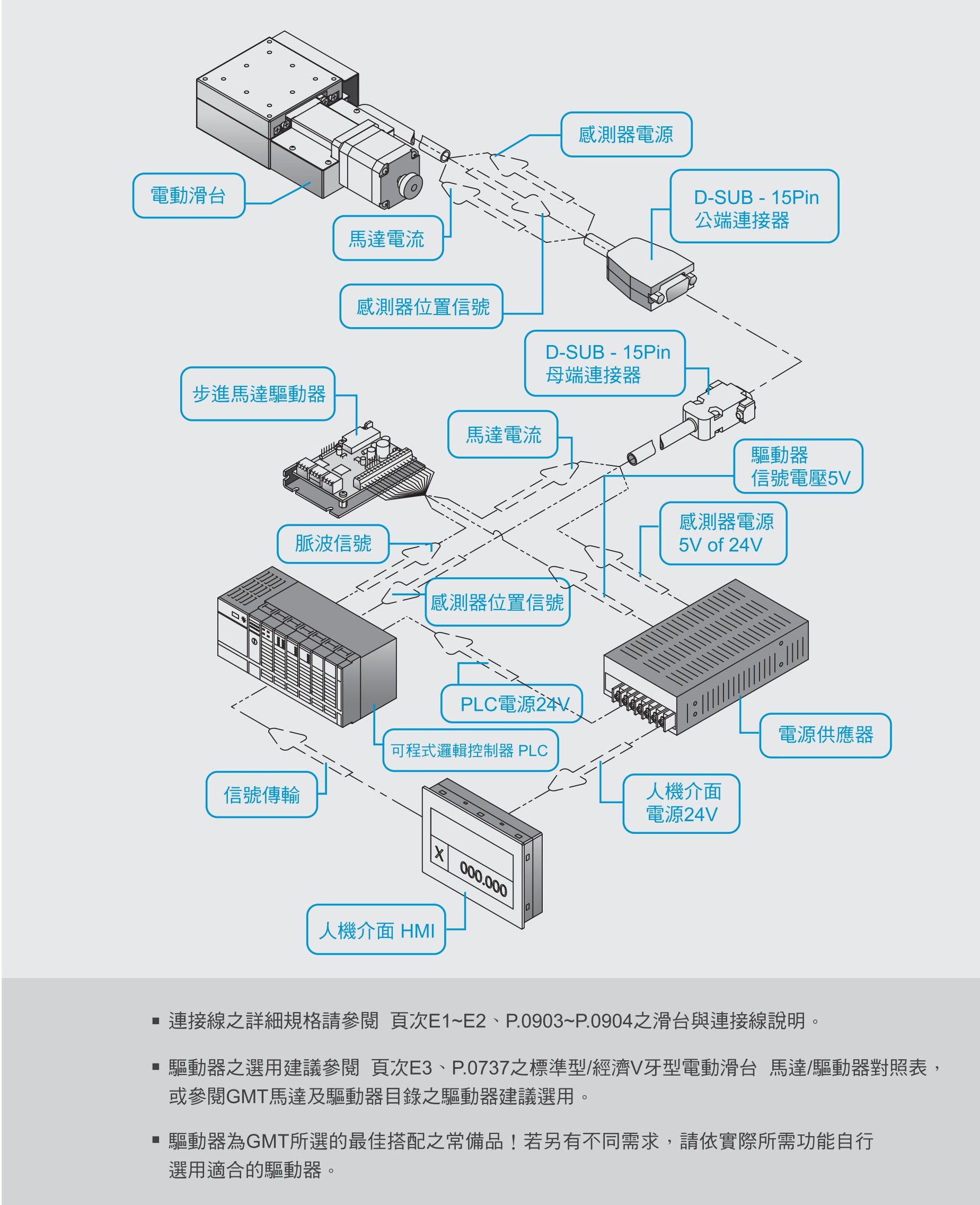

系统构成示意图

♦ 连接线之详细规格请参阅滑台与连接线说明。

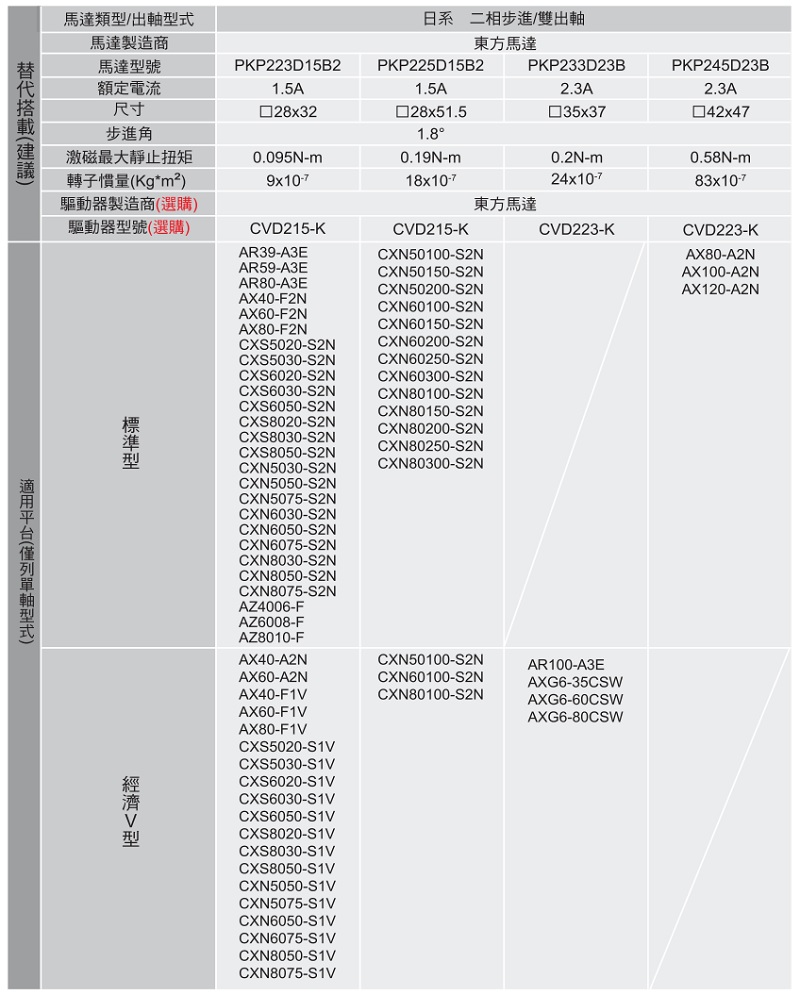

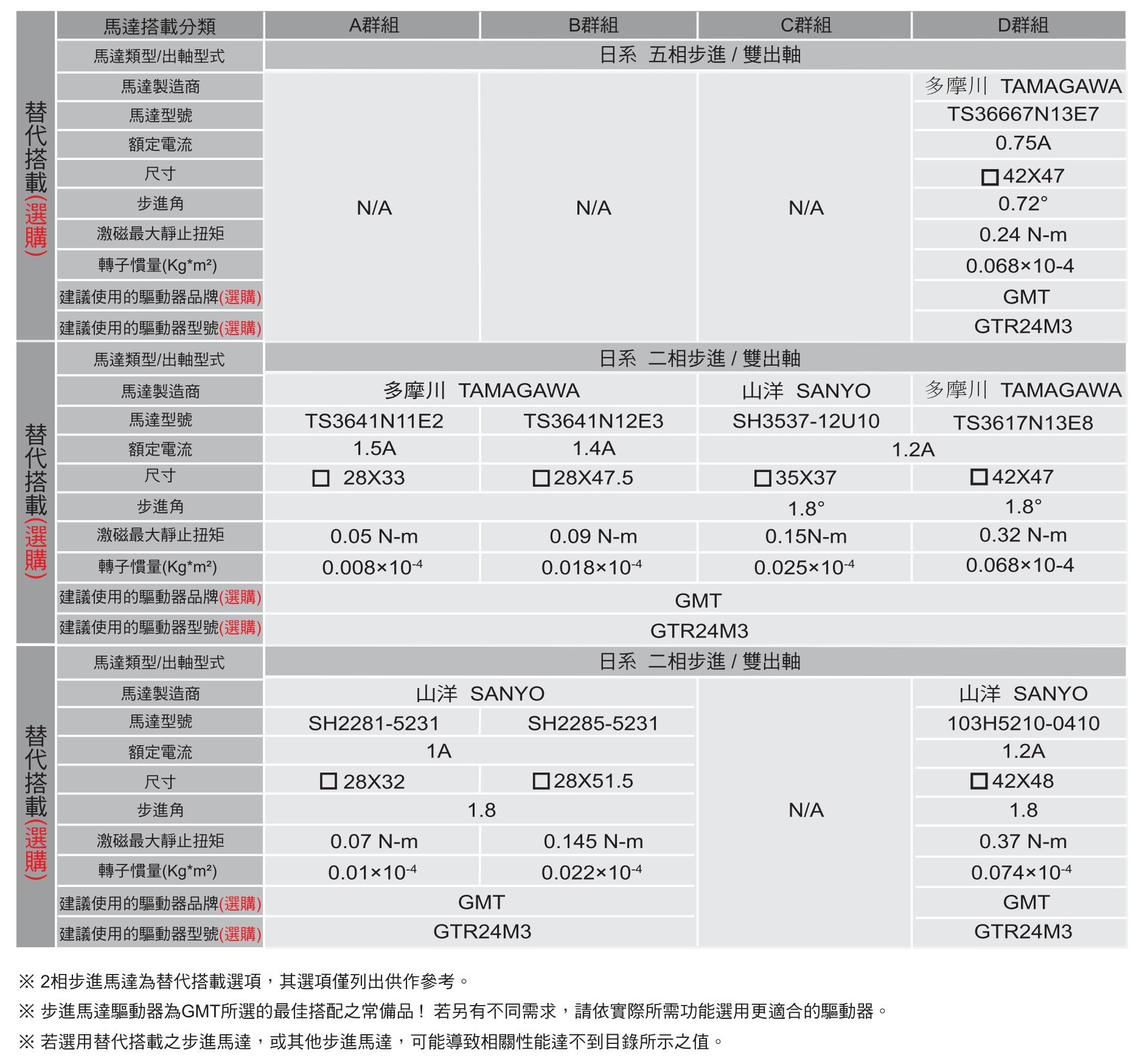

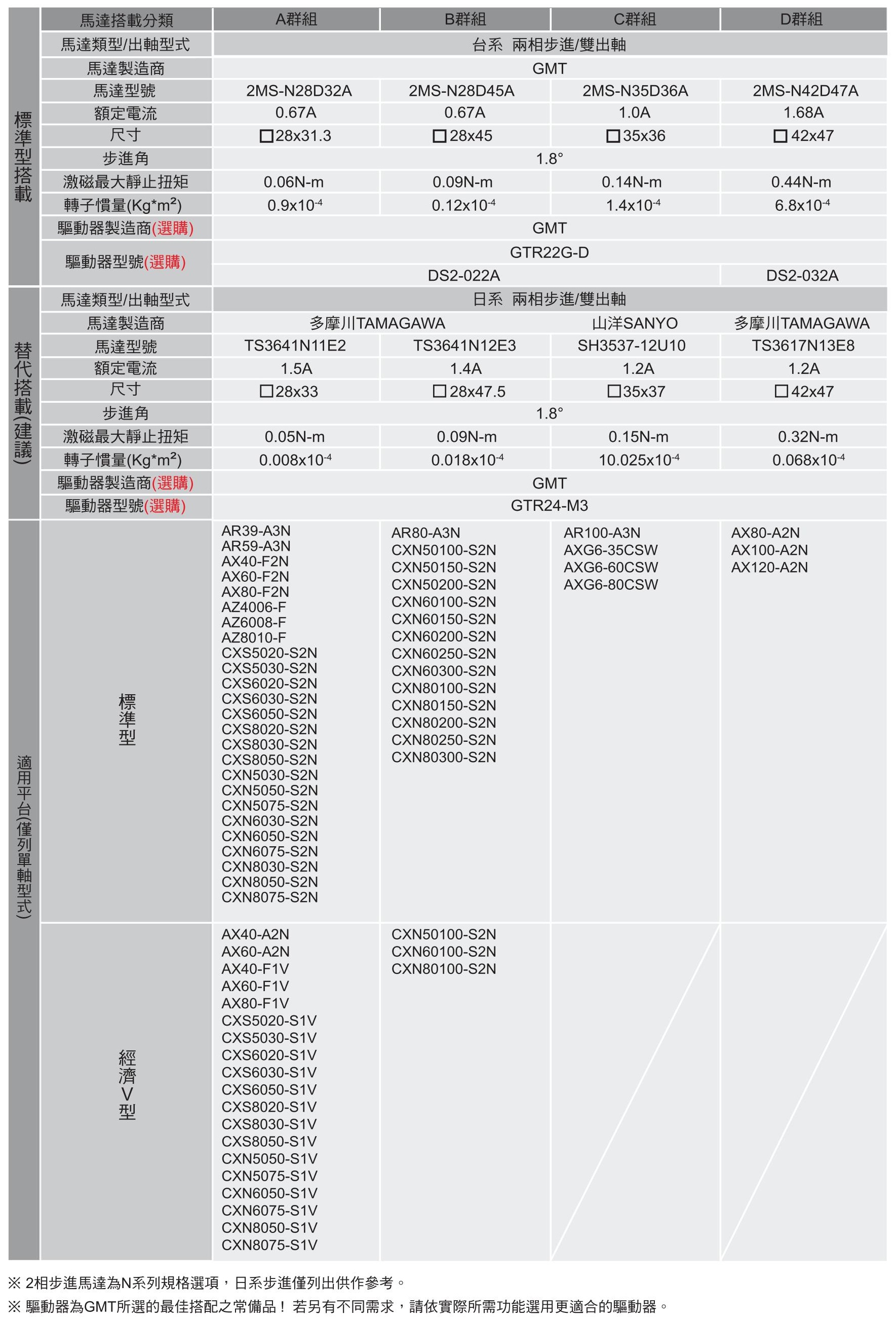

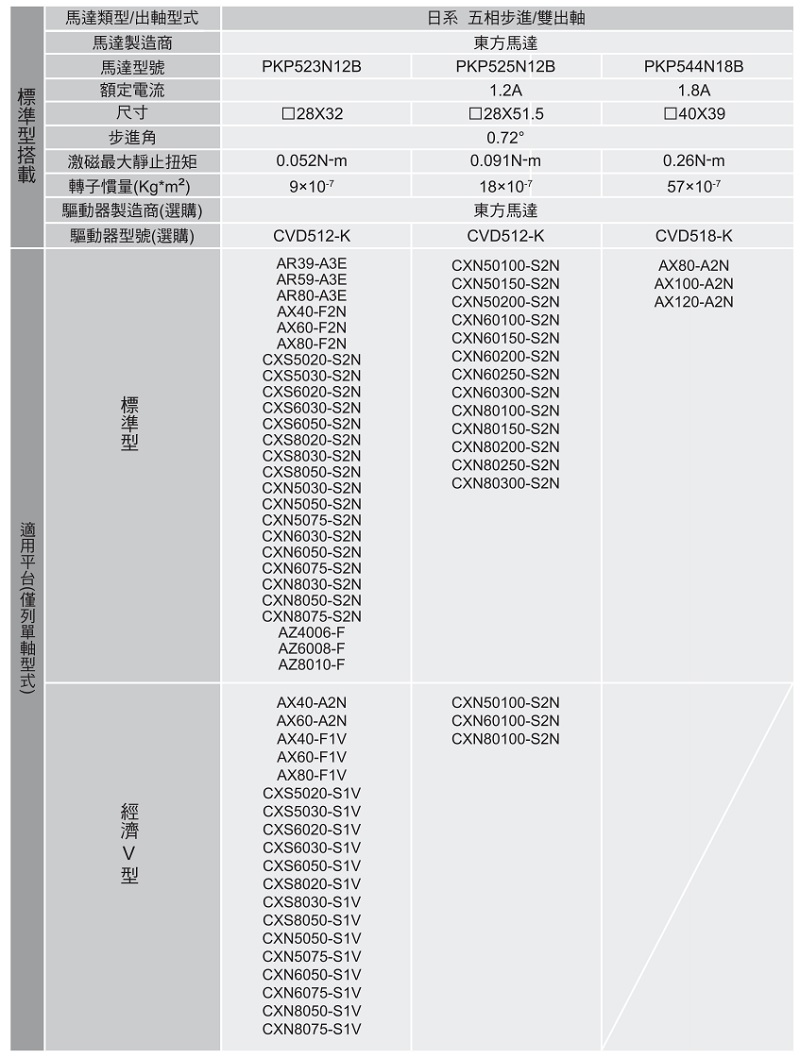

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。
