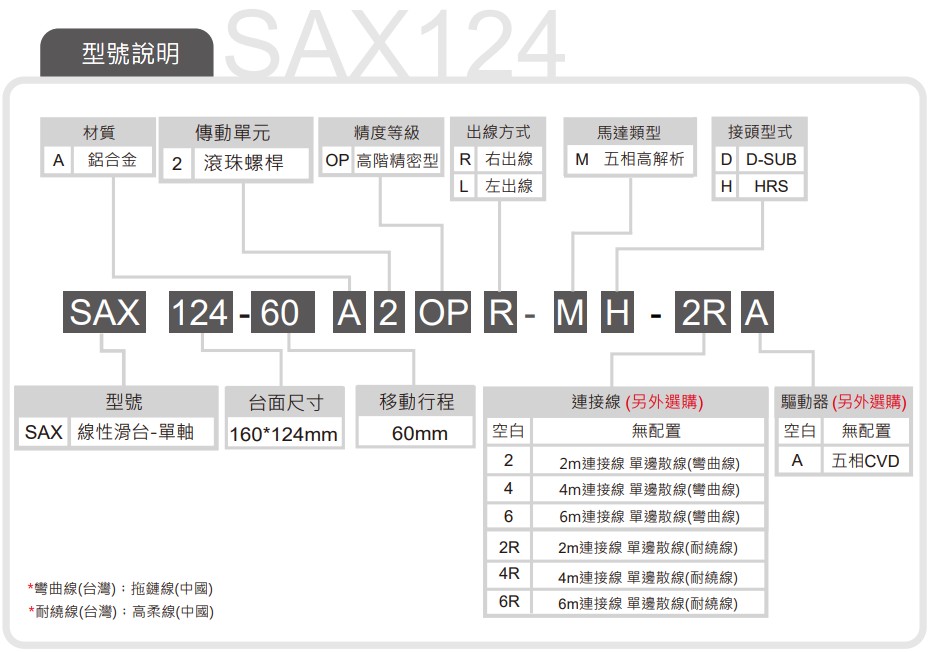

共计2种型号

型号	SAX124-60-A2OPR	SAX124-60-A2OPL
询价	加入询价车	加入询价车
台面尺寸 (mm)	160*124	160*124
移动行程 (mm)	±30	±30
传动方式	滚珠螺桿 Ø8，导程 2mm	滚珠螺桿 Ø8，导程 2mm
轨道	交叉滚柱引导式	交叉滚柱引导式
滑台材质	铝合金	铝合金
表面处理	阳极本色	阳极本色
本体重量 (Kg)	2.9	2.9
精度等级	OP：高阶精密型	OP：高阶精密型
出线方向	R：右出线	L：左出线
解析度(脉冲) (µm)	4 (Full)；2 (Half)	4 (Full)；2 (Half)
最高速度(全步级) (mm/sec)	20	20
单向定位精度 (µm)	6	6
反覆定位精度(µm)	±0.2	±0.2
荷重(水平安装) (Kgf)	30	30
空转 (µm)	2	2
平行度 (µm)	20	20
运动真直度 (µm)	2	2
运动平行度 (µm)	10	10
马达	5相步进高解析马达 / ☐42双出轴	5相步进高解析马达 / ☐42双出轴
马达	东方马达 / PKP546MN	东方马达 / PKP546MN
驱动器厂牌 / 型号	东方 / 五相CVD系列(另外选购)	东方 / 五相CVD系列(另外选购)
接头型式	15Pin公端连接器D-SUB / 12Pin公端连接器HRS	15Pin公端连接器D-SUB / 12Pin公端连接器HRS
感测器	光电感测器GMT-sensor	光电感测器GMT-sensor
感测器电源电压	24V±10%	24V±10%
控制输出	NPN开放式集电极输出24V 8mA以下	NPN开放式集电极输出24V 8mA以下
输出控制	检测(感应时)：输出电晶体OFF(非导通)	检测(感应时)：输出电晶体OFF(非导通)

产品概述

*1产品标准接头型式为D-SUB、HRS
*2接头的出线长度约26cm

多点反復定位量测说明

♦ 精度量测说明

1. 单向定位精度: 在预定检测的行程范围内，由一起始位置开始，向一定方向顺序做移动定位，检测其实际移动值与目标移动值之间的差值，并取其最大误差值，此值即为单向定位精度。
2. 多点反復定位精度: 预定检测的行程范围内，在机械程式执行时，反覆运行同一程序代码所得到的位置精度。计算反覆来回相同位置时，所产生的位置偏差，并取的两者间的偏差值。

♦ 精度介绍说明

1. 已符合光纤耦合、半导体制程之轻度需求而设计GMT高阶精度检测方式。

2. GMT高阶精密直线滑台模组系列的检测採多点反復量测方式，即在固定行程范围内做多点数量测取点(点数多寡依行程长短做增减)，并记录往返位置误差实际变化，追求高精度重现性。

3. 透过非接触式的雷射干涉仪量测，确保单向定位在10μm内、多点反復定位精度在1.5μm内。另有更高精度需求请与区域经销/业务团队洽询。

系统构成示意图

♦ 连接线之详细规格请参阅滑台与连接线说明。

♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。

♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。
