GWFF30

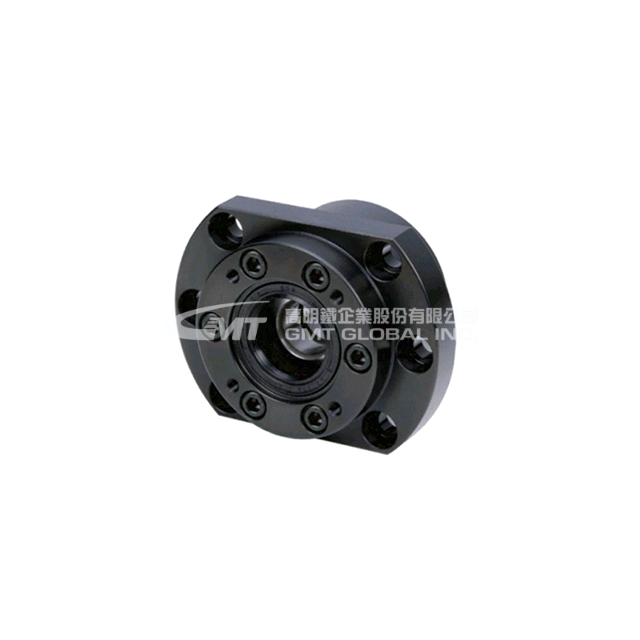

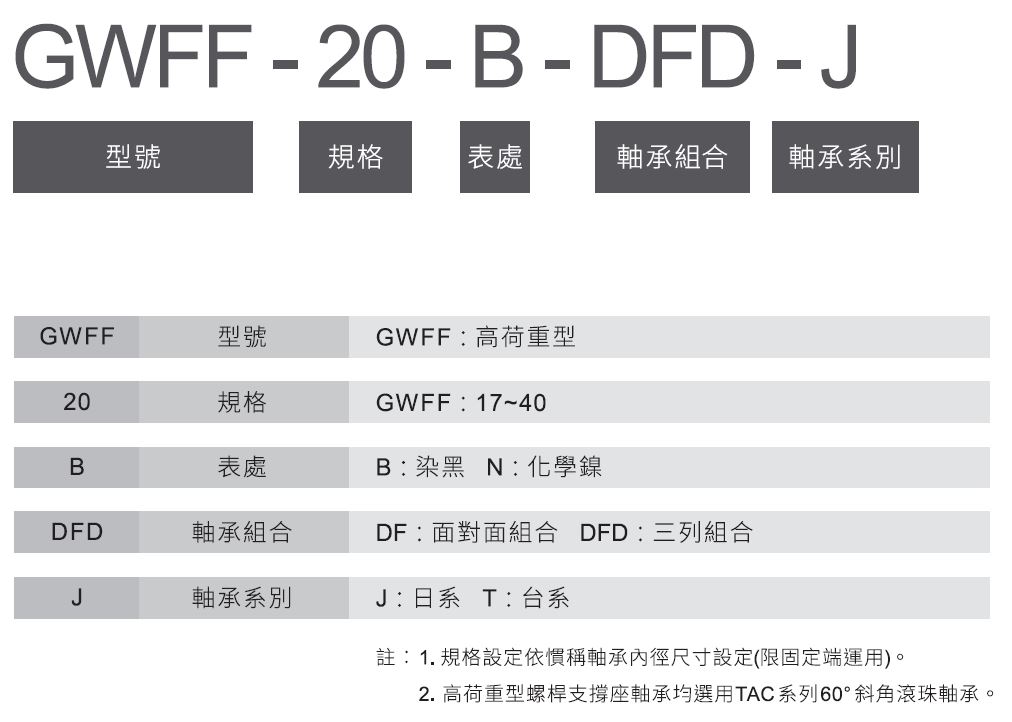

型号说明

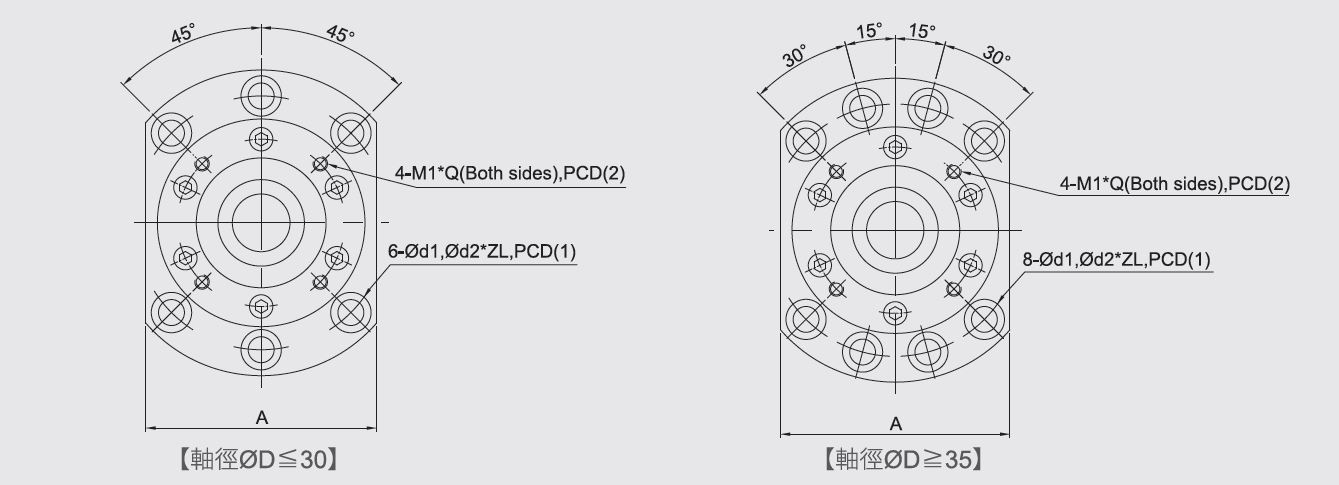

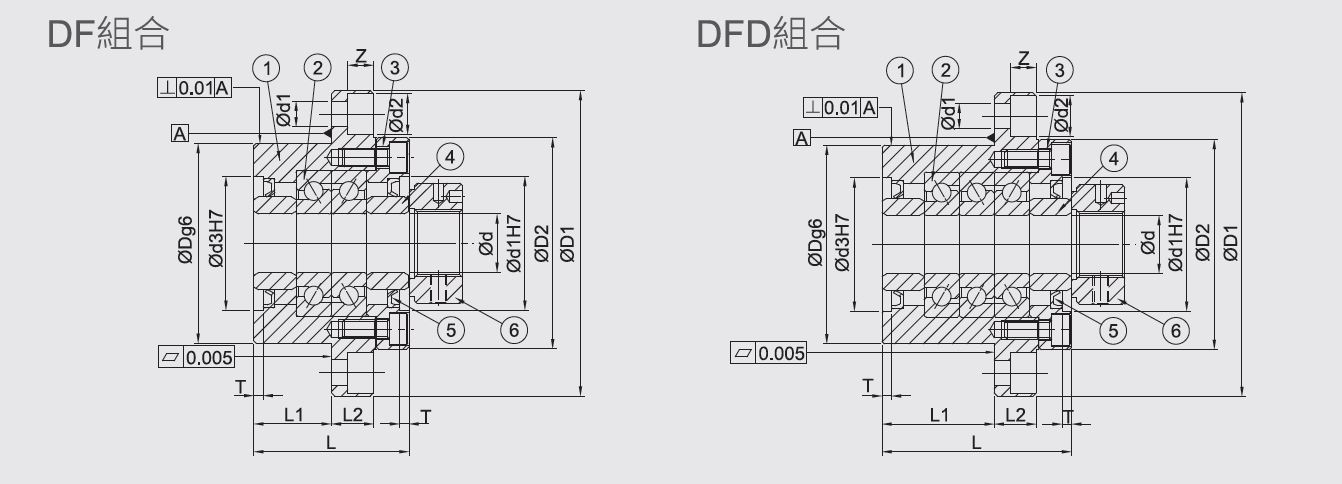

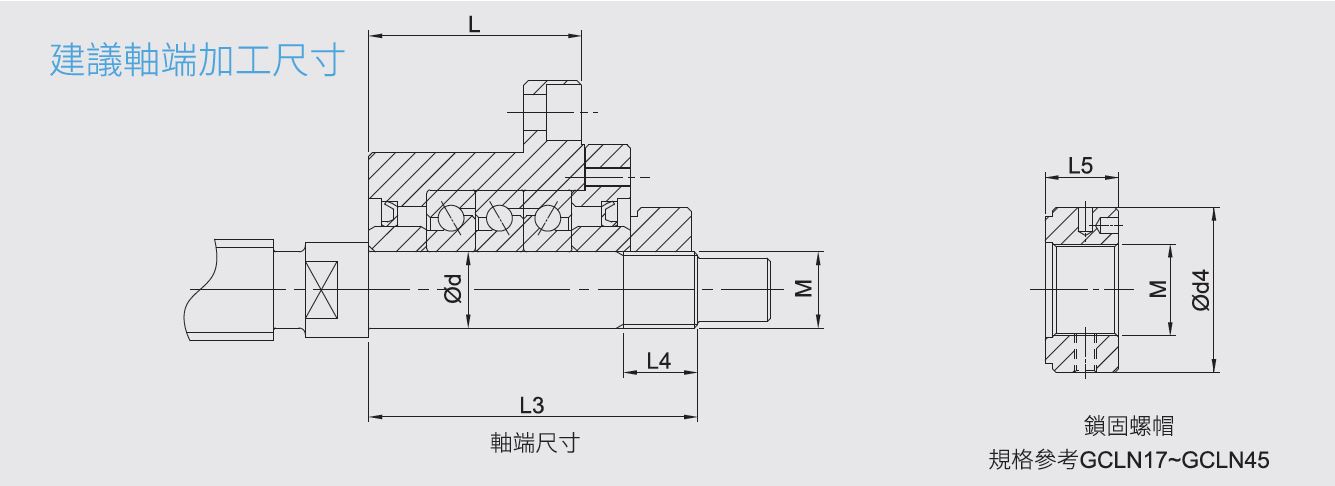

建议轴端加工尺寸

螺桿支撑座介绍

♦   预压与应用说明

     - 轻预压 (L)

          * 适用条件：负荷方向一定，要求振动、冲击力小、滑动阻力小或转速高的设备。

          * 参考应用：射束焊接机械、自动包装机、轻型数控铣床、一般工业机械移动轴、自动门窗加工机、銲接机、熔断机、工具交换装置、装订机械、各种材料供给装置、数控雕铣机。

     - 中预压 (M)

          * 适用条件：有悬臂负载或力矩作用的装置和单轴使用及轻负荷高精度的设备。

          * 参考应用：磨床工作台进给轴、自动涂装机、测定器、各种高速材料供给装置、精密XY平台、一般工业机械的轴、印刷线路板的打孔机、电火花加工机、工业用机器人、NC车床。

     - 重预压 (H)

          * 适用条件：要求高刚性，且振动、冲击力大、高扭矩的设备。

          * 参考应用：机械加工中心轴、NC车床、工作机械的Z轴、铣床、磨床的砂轮进给轴。

♦   GMT螺桿支撑座预压目的说明

     - 目的：1. 提高轴之旋转精度

                  2. 提高轴之刚性

                  3. 防止轴之震动及异音

                  4. 防止轴承停止中之震动、碰撞痕

     - 何谓预压：使用额定荷重(N)值，测得(L)值之成对轴承置入固定端后，以轴承压盖向外环施加压力，使将两轴结合，产生预压。

♦   产品选用注意事项

- [型号]：依照螺桿支撑座『安装方式』选择螺桿支撑座系列。

   安装方式：

          1. 平面安装型：GAK、GBK、GEK、GAF、GBF、GEF、GSW、GSWE、GUN、GTN。

          2. 嵌入安装型：GFK、GFF、GRW、GRWE、GUR、GTR。

- [规格]：再依螺桿外径与中心高选择型号。

- [等级]：依标准型、经济型区分。

- [预压]：依客户需求选配轴承预压。

- [表处]：依使用环境选择表处方式：镀化学镍或染黑。

                    染黑：一般环境(低湿度)。

                    化学镍(或称化镍、无电解镍)：无尘室。

- [轴承系列]：有日系轴承和台系轴承。

螺桿支撑座组装范例&步骤
