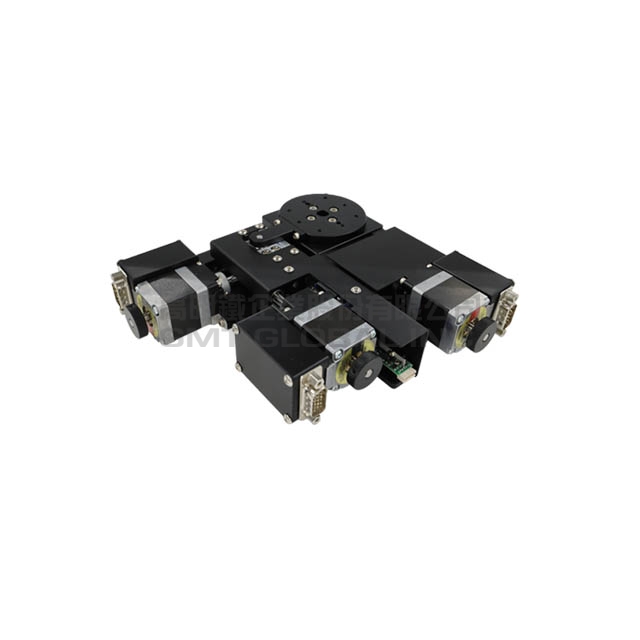

标准型电动滑台
EXYR120 - 标准型
★ 达到零背隙和高精度。
★ 产品较一般多轴堆叠产品高度减少50%以上，长度减少20%。
★ 延长产品运行寿命。
★ 产品较一般多轴堆叠产品高度减少50%以上，长度减少20%。
★ 延长产品运行寿命。
- 产品规格
- 技术资料
- 图面下载
共计2种型号
| 型号 | EXYR120-A2PR-ND | EXYR120-A2PL-ND |
|---|---|---|
| 询价 | 加入询价车 | 加入询价车 |
| 台面尺寸 (mm) | Ø 120 | Ø 120 |
| XY轴移动行程 (mm) | ± 15 | ± 15 |
| θ轴移动行程 (°) | ± 10 | ± 10 |
| 传动方式 | 滚珠螺桿传动 | 滚珠螺桿传动 |
| XY轴轨道 | 交叉滚柱导引式 | 交叉滚柱导引式 |
| θ轴轨道 | 交叉滚柱轴承 | 交叉滚柱轴承 |
| 滑台材质 | 铝合金 | 铝合金 |
| 表面处理 | 表面处理 | 黑色阳极处理 |
| 精度等级 | 精密型 | 精密型 |
| 出线型式(接头型) | R：右侧安装 | L：左侧安装 |
| XY轴解析度(脉冲) (µm) | 5 (Full) / 2.5 (Half) | 5 (Full) / 2.5 (Half) |
| XY轴最高速度(全步级) (mm/sec) | 10 | 10 |
| XY轴单向定位精度 (µm) | 10 | 10 |
| XY轴反覆定位精度 (µm) | ± 1 | ± 1 |
| XY轴空转 (µm) | 2 | 2 |
| θ轴解析度(脉冲) (°) | 0.0034 (Full) / 0.0017 (Half) | 0.0034 (Full) / 0.0017 (Half) |
| θ轴最高速度(全步级) (°/sec) | 8 | 8 |
| θ轴单向定位精度 (°) | 0.05 | 0.05 |
| θ轴反覆定位精度 (°) | ± 0.01 | ± 0.01 |
| θ轴空转 (°) | 0.01 | 0.01 |
| 平行度 (µm) | 30 | 30 |
| 运动同心度 (µm) | 20 | 20 |
| 运动平行度 (µm) | 15 | 15 |
| 荷重(水平安装) (Kgf) | 25 | 25 |
| 马达类型 | 2MS-N28D45A | 2MS-N28D45A |
| 马达厂牌 | GMT | GMT |
| 滑台侧接头 | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS |
| 控制器侧接头 | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS (另外选购) | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS (另外选购) |
| 电源电压 | 24V ± 10% | 24V ± 10% |
| 控制输出 | NPN开放式集电极输出24V 8mA以下 | NPN开放式集电极输出24V 8mA以下 |
| 输出控制 | 检测(感应时) : 输出电晶体OFF(非导通) | 检测(感应时) : 输出电晶体OFF(非导通) |
