脱料板用精密内导柱.导套.盖板
GMCC
★精密级脱料板导套
★精密级直型滚珠导套(配合STCC-M)
★材质:SUJ2
★硬度:HRC60~62+深冷
★精密级直型滚珠导套(配合STCC-M)
★材质:SUJ2
★硬度:HRC60~62+深冷
- 产品规格
- 技术资料
- 图面下载
共计10种型号

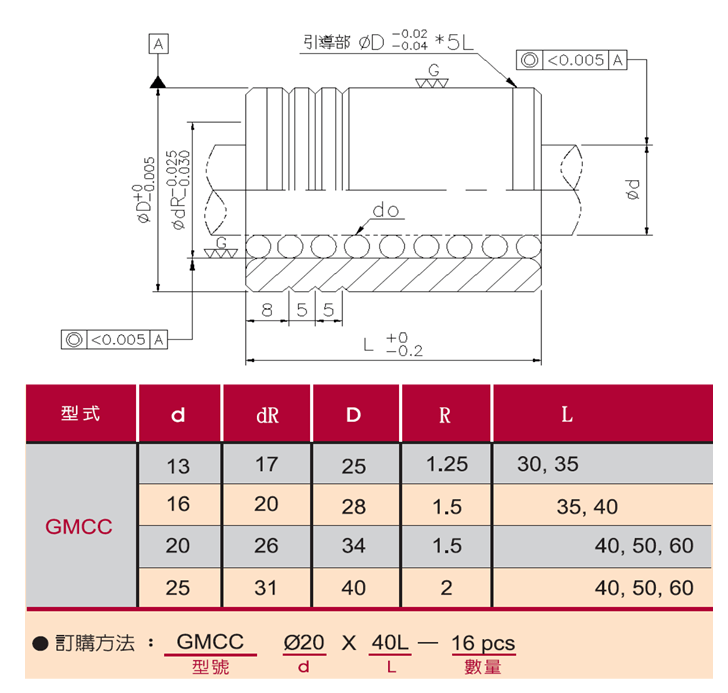

| 型号 | GMCC1330 | GMCC1335 | GMCC1635 | GMCC1640 | GMCC2040 | GMCC2050 | GMCC2060 | GMCC2540 | GMCC2550 | GMCC2560 |
|---|---|---|---|---|---|---|---|---|---|---|
| 询价 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 |
| 型式 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 | 精密级直型滚珠导套 |
| 材质 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
| 硬度 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 |
| 可配合导柱型号 | STCCM | STCCM | STCCM | STCCM | STCCM | STCCM | STCCM | STCCM | STCCM | STCCM |
| 导柱外径Ød(mm) | 13 | 13 | 16 | 16 | 20 | 20 | 20 | 25 | 25 | 25 |
| ØdR(mm) | 17 | 17 | 20 | 20 | 26 | 26 | 26 | 31 | 31 | 31 |
| ØD(mm) | 25 | 25 | 28 | 28 | 34 | 34 | 34 | 40 | 40 | 40 |
| L(mm) | 30 | 35 | 35 | 40 | 40 | 50 | 60 | 40 | 50 | 60 |
产品规格
型号
GMCC1330
GMCC1335
GMCC1635
GMCC1640
GMCC2040
GMCC2050
GMCC2060
GMCC2540
GMCC2550
GMCC2560
