精密型电动滑台
AZV90 - 精密型
★轨道方式使用交叉滚柱导引式,在构造上透过V型构槽和交叉滚柱用线接触方式传动,达到高精度的移动，及耐荷重的表现
传动方式
★滚珠螺桿,透过钢珠在螺帽与螺桿之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性
★皮带传动,主要用于传递相隔距离较大两轴间之驱动力及旋转运动，适合高速度低扭力的传动
★材质-铝合金
★此图为AZV9020-A8PN-CD
- 产品规格
- 技术资料
- 图面下载
共计2种型号
| 型号 | AZV9010-A8PN-CD | AZV9020-A8PN-CD |
|---|---|---|
| 询价 | 加入询价车 | 加入询价车 |
| 台面尺寸 (mm) | 90*90 | 90*90 |
| 移动行程 (mm) | 10 | 20 |
| 传动方式 | 滚珠螺桿Ø8，导程1mm，皮带传动 | 滚珠螺桿Ø8，导程1mm，皮带传动 |
| 轨道 | 防滑型-交叉滚柱导引式 | 防滑型-交叉滚柱导引式 |
| 滑台材质 | 铝合金 | 铝合金 |
| 表面处理 | 黑色阳极处理 | 黑色阳极处理 |
| 本体重量 (Kg) | 1.85 | 1.95 |
| 联轴器 | 无配置联轴器 | 无配置联轴器 |
| 精度等级 | P：精密型 | P：精密型 |
| 出线方向 | N：右出线 | N：右出线 |
| 解析度(脉冲) (µm) | 1 (Full)/ 0.5 (Half) | 1 (Full)/ 0.5 (Half) |
| 最高速度(全步级) (mm/sec) | 5 | 5 |
| 单向定位精度 (µm) | 10 | 10 |
| 反復定位精度 (µm) | ± 0.5 | ± 0.5 |
| 荷重(水平安装) (Kgf) | 5 | 5 |
| 空转 (µm) | 1 | 1 |
| 平行度 (µm) | 60 | 60 |
| 运动真直度 (µm) | 5 | 5 |
| 运动平行度 (µm) | 30 | 30 |
| 类型 / 出轴型式 | 5相步进 / ☐ 42双出轴 | 5相步进 / ☐ 42双出轴 |
| 厂牌 / 型号 | 山洋 SANYO / 103F5505-8211 | 山洋 SANYO / 103F5505-8211 |
| 驱动器厂牌 / 型号 | 请参阅马达 / 驱动器对照表 | 请参阅马达 / 驱动器对照表 |
| 接头_滑台侧接头 | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS |
| 接头_控制器侧接头 | 15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购) | 15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购) |
| 感测器_行程原点感测器 | 光电感测器GMT-sensor | 光电感测器GMT-sensor |
| 感测器_行程极限感测器 | 光电感测器GMT-sensor | 光电感测器GMT-sensor |
| 马达接近原点感测器 | N / A | N / A |
| 感测器_电源电压 | 24V ± 10% | 24V ± 10% |
| 感测器_控制输出 | NPN开放式集电极输出24V 8mA以下 | NPN开放式集电极输出24V 8mA以下 |
| 感测器_输出控制 | 检测(感应时): 输出电晶体OFF(非导通) | 检测(感应时): 输出电晶体OFF(非导通) |
Product Overview
系统构成示意图
♦ 驱动器之选用建议请参阅马达/驱动器对照表，或参阅GMT马达及驱动器目录之驱动器建议选用。
♦ 驱动器为GMT所选的最佳搭配之常备品！若另有不同需求，请依实际所需功能自行选用适合的驱动器。
轴向定义
关于移动轴、转动轴名称的定义，GMT公司作如下图的定义：
水平方向为X、Y轴；垂直方向为Z轴；绕X、Y、Z轴的转动分别记作α轴、β轴、θ轴。
绿色指向标记，为该产品之运动轴向。

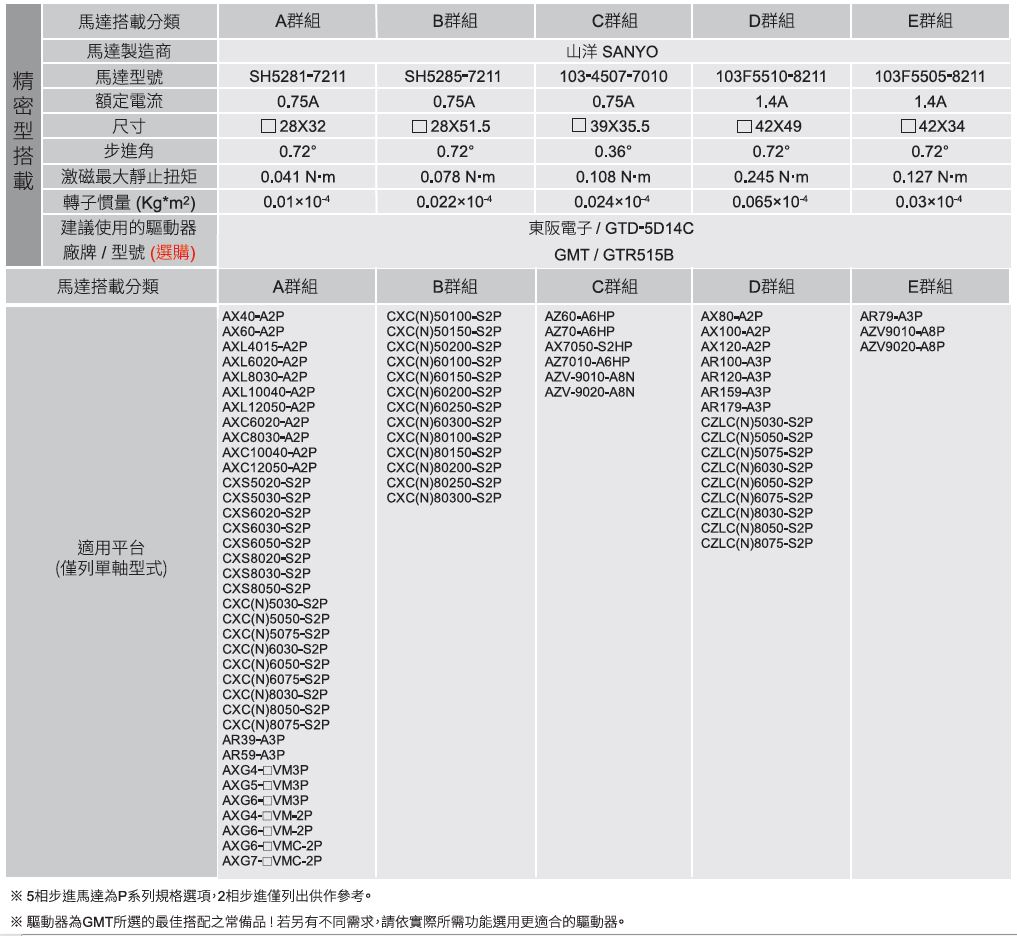

马达.驱动器对照表
电器规格

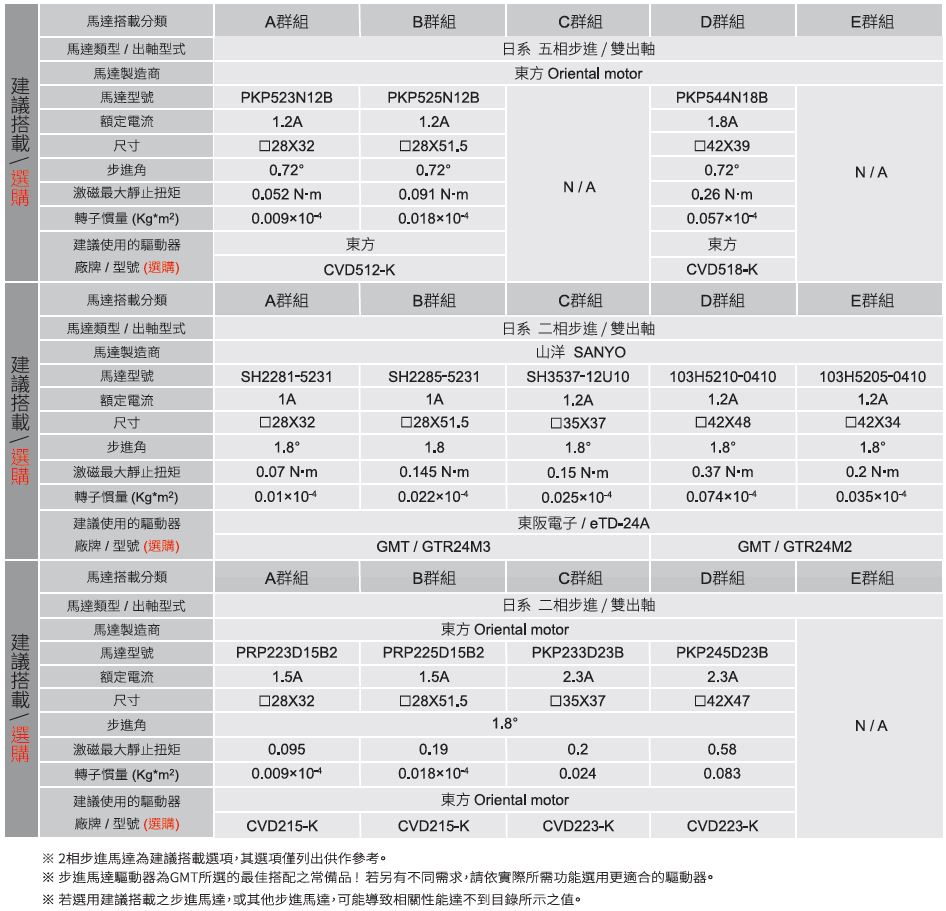

步进马达/驱动器 规格对照表
电动滑台与连接线
电磁煞车型步进马达介绍
回授型步进马达介绍
直动滑台检测方式(X、Y、Z轴)

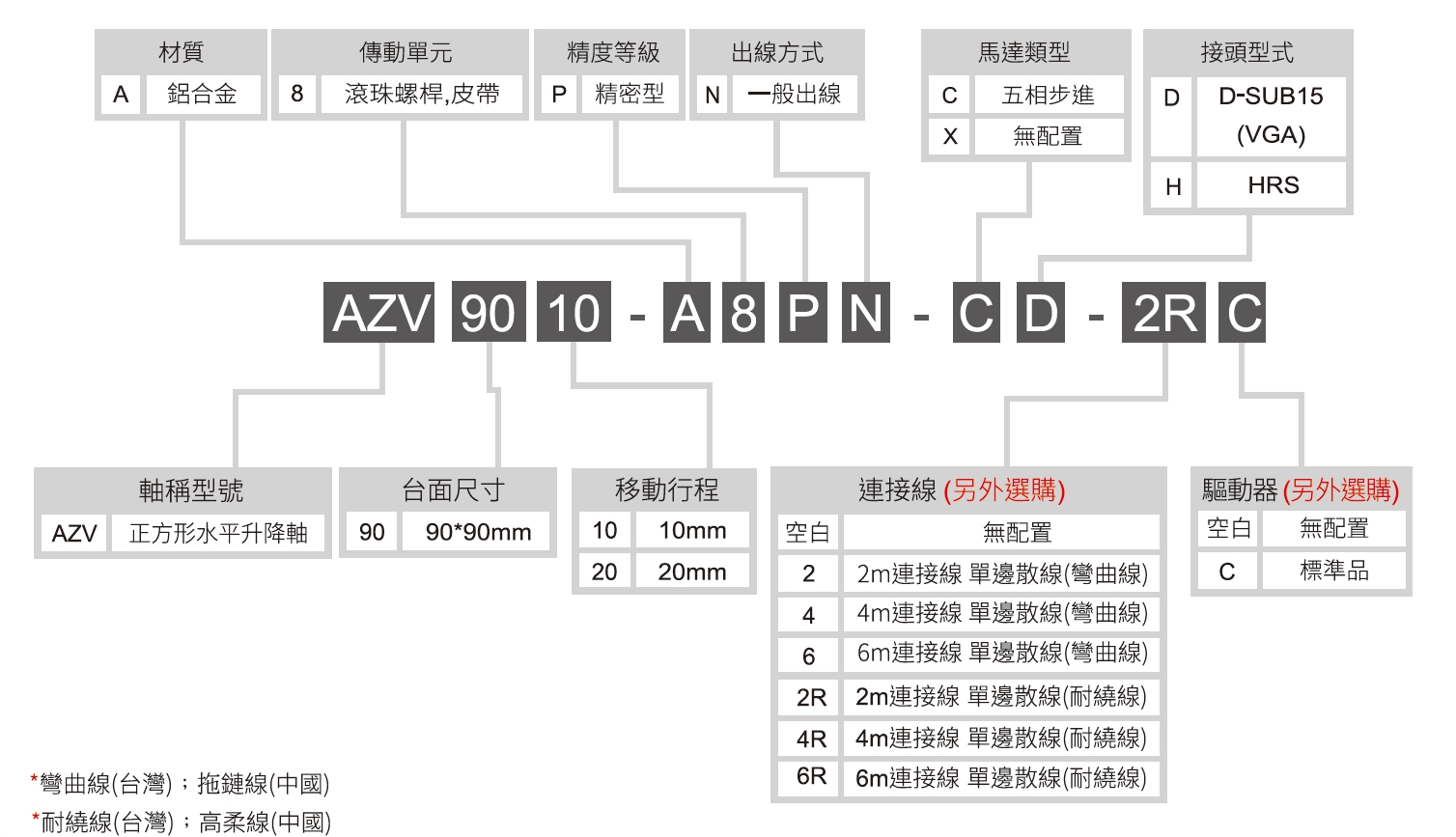

型号
