GRB 40 - 直线滑台
★
轨道方式使用交叉滚柱导引式,在构造上透过V型沟槽和交叉滚柱用线接触方式传动,达到高精度的移动，及耐荷重的表现。
★

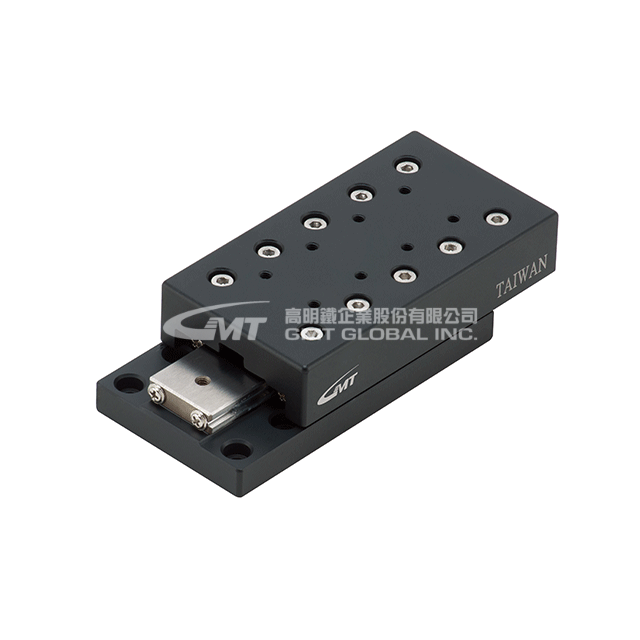

此图为GRB-S、GRB-B
- 产品规格
- 技术资料
- 图面下载
共计1种型号
| 型号 | GRB 40 |
|---|---|
| 询价 | 加入询价车 |
| 材质_滑台本体 | GRB：铝合金 + 阳极黑色，ㄧ般规格 |
| 材质_滑台本体 | GRB - N：S50C + 化学镍，防銹规格 |
| 材质_滑台本体 | GRB - B：S50C + 磷酸盐，染黑规格 |
| 材质_滑台本体 | GRB - S：SUS 440C + 化学镍，耐蚀规格 |
| 材质_滑台本体 | * GRB - S系列本体与轨道为一体成型，轨道面V沟未做化学镍处理 |
| 材质_轨道 | GRB：SUJ 2 |
| 材质_轨道 | GRB - N：SUJ 2 + 化学镍 |
| 材质_轨道 | GRB - B：SUJ 2 |
| 材质_保持架 | SUS 304 |
| 材质_滚柱 | GRB：SUJ 2 |
| 材质_滚柱 | GRB - N：SUJ 2 |
| 材质_滚柱 | GRB - B：SUJ 2 |
| 材质_滚柱 | GRB - S：SUS 440C |
| 最大行程 (mm) | 18 |
| 滚柱直径 (mm) | Ø 2 |
| 基本动态负荷 (C) (N) | 895 |
| 基本静态负荷 (Co) (N) | 1170 |
| 荷重 (Fu) (N) | 390 |
| MR (N・m) | 7 |
| MP (N・m) | 3.1 |
| MY (N・m) | 3.9 |
| ㄧ般 | 0.1 |
| 防銹 | 0.2 |
| 耐蚀 | 0.2 |
| 中心平行度 | 2 |
| 侧边平行度 | 4 |
| 最大行程 (mm) | 30 |
| 滚柱直径 (mm) | Ø 3 |
| 基本动态负荷 (C) (N) | 2901 |
| 基本静态负荷 (Co) (N) | 4567 |
| 荷重 (Fu) (N) | 1522 |
| MR (N・m) | 42.6 |
| MP (N・m) | 22.8 |
| MY (N・m) | 26.6 |
| ㄧ般 | 0.16 |
| 防銹 | 0.29 |
| 耐蚀 | 0.29 |
| 中心平行度 | 2 |
| 侧边平行度 | 4 |
| 最大行程 (mm) | 40 |
| 滚柱直径 (mm) | Ø 3 |
| 基本动态负荷 (C) (N) | 2901 |
| 基本静态负荷 (Co) (N) | 4567 |
| 荷重 (Fu) (N) | 1522 |
| MR (N・m) | 42.6 |
| MP (N・m) | 22.8 |
| MY (N・m) | 19 |
| ㄧ般 | 0.18 |
| 防銹 | 0.36 |
| 耐蚀 | 0.36 |
| 中心平行度 | 2 |
| 侧边平行度 | 5 |
| 最大行程 (mm) | 50 |
| 滚柱直径 (mm) | Ø 3 |
| 基本动态负荷 (C) (N) | 4338 |
| 基本静态负荷 (Co) (N) | 7611 |
| 荷重 (Fu) (N) | 2537 |
| 荷重 (Fu) (N) | S：2591 |
| MR (N・m) | 71 |
| MP (N・m) | 63.4 |
| MY (N・m) | 57.1 |
| ㄧ般 | 0.25 |
| 防銹 | 0.46 |
| 耐蚀 | 0.46 |
| 中心平行度 | 2 |
| 侧边平行度 | 5 |
| 最大行程 (mm) | 60 |
| 滚柱直径 (mm) | Ø 3 |
| 基本动态负荷 (C) (N) | 3640 |
| 基本静态负荷 (Co) (N) | 6089 |
| 荷重 (Fu) (N) | 2030 |
| MR (N・m) | 56.8 |
| MP (N・m) | 40.6 |
| MY (N・m) | 45.7 |
| ㄧ般 | 0.27 |
| 防銹 | 0.53 |
| 耐蚀 | 0.52 |
| 中心平行度 | 2 |
| 侧边平行度 | 5 |
| 最大行程 (mm) | 70 |
| 滚柱直径 (mm) | Ø 3 |
| 基本动态负荷 (C) (N) | 5005 |
| 基本静态负荷 (Co) (N) | 9133 |
| 荷重 (Fu) (N) | 3044 |
| MR (N・m) | 85.2 |
| MP (N・m) | 91.3 |
| MY (N・m) | 98.9 |
| ㄧ般 | 0.34 |
| 防銹 | 0.63 |
| 耐蚀 | 0.63 |
| 中心平行度 | 3 |
| 侧边平行度 | 6 |
| 最大行程 (mm) | 80 |
| 滚柱直径 (mm) | Ø 3 |
| 基本动态负荷 (C) (N) | 5005 |
| 基本静态负荷 (Co) (N) | 9133 |
| 荷重 (Fu) (N) | 3044 |
| MR (N・m) | 85.2 |
| MP (N・m) | 91.3 |
| MY (N・m) | 83.7 |
| ㄧ般 | 0.36 |
| 防銹 | 0.69 |
| 耐蚀 | 0.69 |
| 中心平行度 | 3 |
| 侧边平行度 | 6 |
