GRB 145 - 直线滑台
★
轨道方式使用交叉滚柱导引式,在构造上透过V型沟槽和交叉滚柱用线接触方式传动,达到高精度的移动，及耐荷重的表现。
★

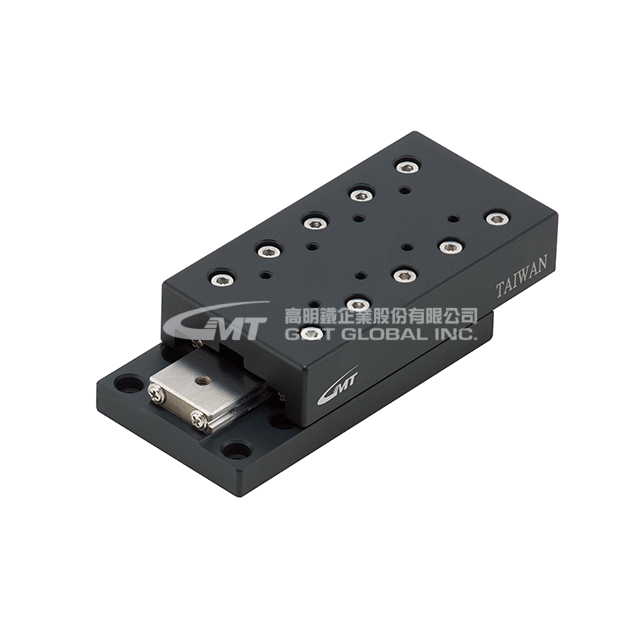

此图为GRB-S、GRB-B
- 产品规格
- 技术资料
- 图面下载
共计1种型号
| 型号 | GRB 145 |
|---|---|
| 询价 | 加入询价车 |
| 材质_滑台本体 | GRB：铝合金 + 阳极黑色，ㄧ般规格 |
| 材质_滑台本体 | GRB - N：S50C + 化学镍，防銹规格 |
| 材质_滑台本体 | GRB - B：S50C + 磷酸盐，染黑规格 |
| 材质_滑台本体 | GRB - S：SUS 440C + 化学镍，耐蚀规格 |
| 材质_滑台本体 | * GRB - S系列本体与轨道为一体成型，轨道面V沟未做化学镍处理 |
| 材质_轨道 | GRB：SUJ 2 |
| 材质_轨道 | GRB - N：SUJ 2 + 化学镍 |
| 材质_轨道 | GRB - B：SUJ 2 |
| 材质_保持架 | SUS 304 |
| 材质_滚柱 | GRB：SUJ 2 |
| 材质_滚柱 | GRB - N：SUJ 2 |
| 材质_滚柱 | GRB - B：SUJ 2 |
| 材质_滚柱 | GRB - S：SUS 440C |
| 最大行程 (mm) | 130 |
| 滚柱直径 (mm) | Ø 9 |
| 基本动态负荷 (C) (N) | 46991 |
| 基本静态负荷 (Co) (N) | 72741 |
| 荷重 (Fu) (N) | 24247 |
| MR (N・m) | 1745.8 |
| MP (N・m) | 1697.3 |
| MY (N・m) | 1527.6 |
| ㄧ般 | 6.75 |
| 防銹 | 13.23 |
| 耐蚀 | 13.11 |
| 中心平行度 | 3 |
| 侧边平行度 | 7 |
| 最大行程 (mm) | 180 |
| 滚柱直径 (mm) | Ø 9 |
| 基本动态负荷 (C) (N) | 61165 |
| 基本静态负荷 (Co) (N) | 101838 |
| 荷重 (Fu) (N) | 33946 |
| MR (N・m) | 2444.1 |
| MP (N・m) | 3326.7 |
| MY (N・m) | 3564.3 |
| ㄧ般 | 10.03 |
| 防銹 | 19.62 |
| 耐蚀 | 19.44 |
| 中心平行度 | 3 |
| 侧边平行度 | 7 |
| 最大行程 (mm) | 350 |
| 滚柱直径 (mm) | Ø 9 |
| 基本动态负荷 (C) (N) | 67898 |
| 基本静态负荷 (Co) (N) | 116386 |
| 荷重 (Fu) (N) | 38795 |
| MR (N・m) | 2793.3 |
| MP (N・m) | 4345.1 |
| MY (N・m) | 4073.5 |
| ㄧ般 | 13.21 |
| 防銹 | 25.88 |
| 耐蚀 | 25.65 |
| 中心平行度 | 4 |
| 侧边平行度 | 8 |
| 最大行程 (mm) | 450 |
| 滚柱直径 (mm) | Ø 9 |
| 基本动态负荷 (C) (N) | 80829 |
| 基本静态负荷 (Co) (N) | 145482 |
| 荷重 (Fu) (N) | 48494 |
| MR (N・m) | 3491.6 |
| MP (N・m) | 6789.2 |
| MY (N・m) | 6449.7 |
| ㄧ般 | 16.48 |
| 防銹 | 32.26 |
| 耐蚀 | 31.97 |
| 中心平行度 | 4 |
| 侧边平行度 | 8 |
| 最大行程 (mm) | 550 |
| 滚柱直径 (mm) | Ø 9 |
| 基本动态负荷 (C) (N) | S：87073 |
| 基本动态负荷 (C) (N) | 87562 |
| 基本静态负荷 (Co) (N) | S：160031 |
| 基本静态负荷 (Co) (N) | 160030 |
| 荷重 (Fu) (N) | S：53344 |
| 荷重 (Fu) (N) | 53343 |
| MR (N・m) | S：3840.7 |
| MR (N・m) | 3840.8 |
| MP (N・m) | S：8214.9 |
| MP (N・m) | 7807.6 |
| MY (N・m) | S：8588.3 |
| MY (N・m) | 6958.9 |
| ㄧ般 | 19.75 |
| 防銹 | 38.64 |
| 耐蚀 | 38.22 |
| 中心平行度 | 4 |
| 侧边平行度 | 8 |
特性说明/精度说明
额定寿命计算
扭矩计算
注意事项
润滑脂相容性的要求
型号
GRB145-210 {Surface Treatment} Normal/Antirust/Black Coating
GRB145-210 {Surface Treatment} Corrosion - Resisting
GRB145-310 {Surface Treatment} Normal/Antirust/Black Coating
GRB145-310 {Surface Treatment} Corrosion - Resisting
GRB145-410 {Surface Treatment} Normal/Antirust/Black Coating
GRB145-410 {Surface Treatment} Corrosion - Resisting
GRB145-510 {Surface Treatment} Normal/Antirust/Black Coating
GRB145-510 {Surface Treatment} Corrosion - Resisting
GRB145-610 {Surface Treatment} Normal/Antirust/Black Coating
GRB145-610 {Surface Treatment} Corrosion - Resisting
