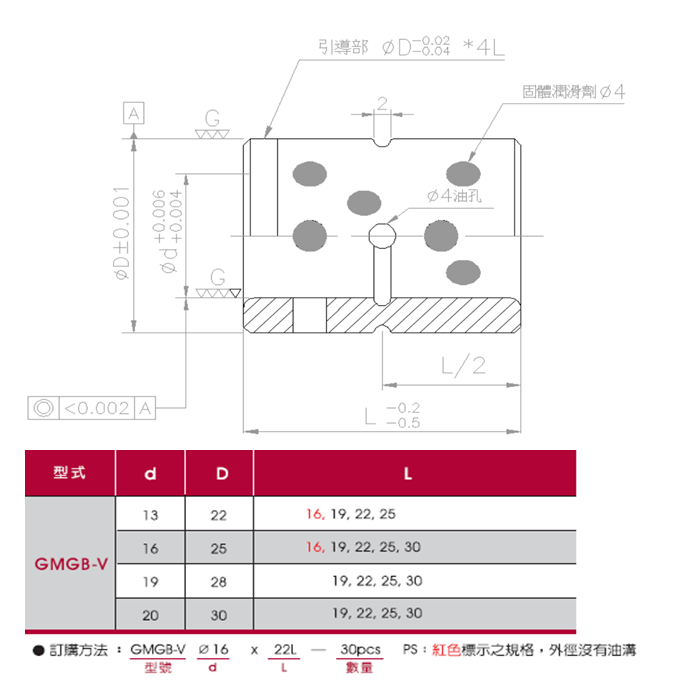

脱料板用精密内导柱.导套.盖板
GMGB-V
★精密级脱料板导套
★精密级直型无给油导套
★(红色标示之规格,外径没有油沟)
★材质:铜合金+MoS2埋设
★精密级直型无给油导套
★(红色标示之规格,外径没有油沟)
★材质:铜合金+MoS2埋设
- 产品规格
- 技术资料
- 图面下载
共计17种型号
| 型号 | GMGBV1316 | GMGBV1319 | GMGBV1322 | GMGBV1325 | GMGBV1616 | GMGBV1619 | GMGBV1622 | GMGBV1625 | GMGBV1630 | GMGBV1919 | GMGBV1922 | GMGBV1925 | GMGBV1930 | GMGBV2019 | GMGBV2022 | GMGBV2025 | GMGBV2030 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 询价 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 |
| 型式 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 | 精密级直型无给油导套 |
| 材质 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 |
| 导套内径Ød(mm) | 13 | 13 | 13 | 13 | 16 | 16 | 16 | 16 | 16 | 19 | 19 | 19 | 19 | 20 | 20 | 20 | 20 |
| ØD(mm) | 22 | 22 | 22 | 22 | 25 | 25 | 25 | 25 | 25 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 |
| H(mm) | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 30 | 34 | 34 | 34 | 34 | 35 | 35 | 35 | 35 |
| L(mm) | 16 | 19 | 22 | 25 | 16 | 19 | 22 | 25 | 30 | 19 | 22 | 25 | 30 | 19 | 22 | 25 | 30 |
| 外径油沟 | 无 | 有 | 有 | 有 | 无 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 |
产品规格
型号
GMGBV1316
GMGBV1319
GMGBV1322
GMGBV1325
GMGBV1616
GMGBV1619
GMGBV1622
GMGBV1625
GMGBV1630
GMGBV1919
GMGBV1922
GMGBV1925
GMGBV1930
GMGBV2019
GMGBV2022
GMGBV2025
GMGBV2030
