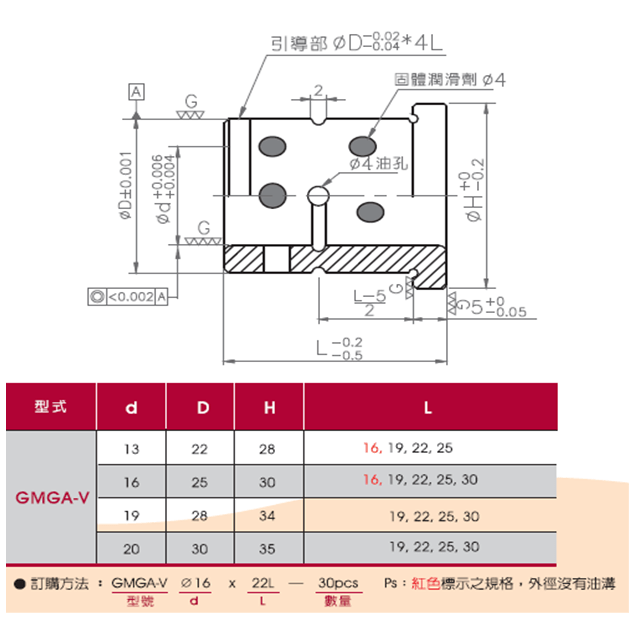

脱料板用精密内导柱.导套.盖板
GMGA-V
★精密级脱料板导套
★精密级肩型无给油导套
★(红色标示之规格,外径没有油沟)
★材质:铜合金+MoS2埋设
★精密级肩型无给油导套
★(红色标示之规格,外径没有油沟)
★材质:铜合金+MoS2埋设
- 产品规格
- 技术资料
- 图面下载
共计17种型号
| 型号 | GMGAV1316 | GMGAV1319 | GMGAV1322 | GMGAV1325 | GMGAV1616 | GMGAV1619 | GMGAV1622 | GMGAV1625 | GMGAV1630 | GMGAV1919 | GMGAV1922 | GMGAV1925 | GMGAV1930 | GMGAV2019 | GMGAV2022 | GMGAV2025 | GMGAV2030 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 询价 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 |
| 型式 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 | 精密级肩型无给油导套 |
| 材质 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 | 铜合金+MoS2埋设 |
| 导套内径Ød(mm) | 13 | 13 | 13 | 13 | 16 | 16 | 16 | 16 | 16 | 19 | 19 | 19 | 19 | 20 | 20 | 20 | 20 |
| ØD(mm) | 22 | 22 | 22 | 22 | 25 | 25 | 25 | 25 | 25 | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 |
| H(mm) | 28 | 28 | 28 | 28 | 30 | 30 | 30 | 30 | 30 | 34 | 34 | 34 | 34 | 35 | 35 | 35 | 35 |
| L(mm) | 16 | 19 | 22 | 25 | 16 | 19 | 22 | 25 | 30 | 19 | 22 | 25 | 30 | 19 | 22 | 25 | 30 |
| 外径油沟 | 无 | 有 | 有 | 有 | 无 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 | 有 |
产品规格
型号
GMGAV1316
GMGAV1319
GMGAV1322
GMGAV1325
GMGAV1616
GMGAV1619
GMGAV1622
GMGAV1625
GMGAV1630
GMGAV1919
GMGAV1922
GMGAV1925
GMGAV1930
GMGAV2019
GMGAV2022
GMGAV2025
GMGAV2030
