电缸系列

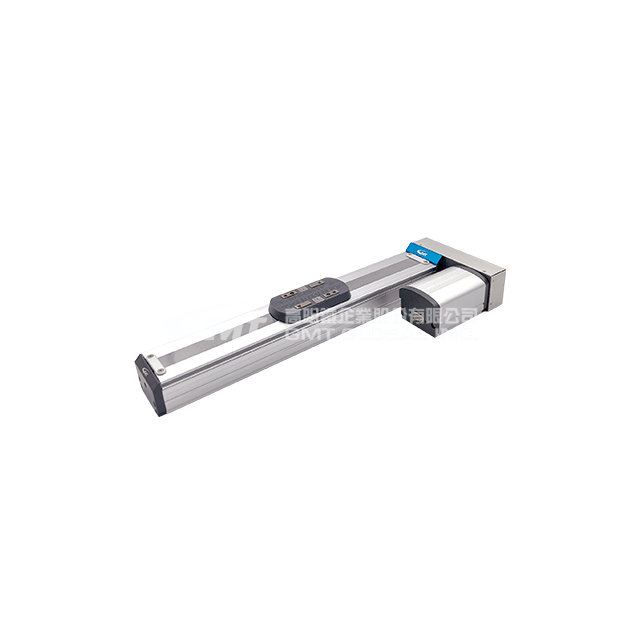

GERC80 电缸 - 滑块型
★採用铝制本体钢制轨道，以达到轻量化。
★滑块台面高度与马达组装高度一致，若装载行程较长时，不须增高。
★行程范围：100~600 mm ( 每50 mm为一规格)、700mm、800mm。
★提升动态容许力矩，轨道与螺桿维持在同一水平上。
★回归原点可快速完成。
★滑块台面高度与马达组装高度一致，若装载行程较长时，不须增高。
★行程范围：100~600 mm ( 每50 mm为一规格)、700mm、800mm。
★提升动态容许力矩，轨道与螺桿维持在同一水平上。
★回归原点可快速完成。
- 产品规格
- 技术资料
- 图面下载
共计1种型号
| 型号 | GERC80 |
|---|---|
| 询价 | 加入询价车 |
| 本体宽度 (mm) | 80 |
| 行程 (mm) | 100 ~ 600 (每50mm)、700、800 |
| 传动方式 | 滚珠螺桿Ø12 |
| 轨道型式 | 线型滚珠循环式 |
| 滑台材质 | 本体铝合金 |
| 表面处理 | 阳极 |
| 出线方向 | N：标准型 |
| 最高速度 (mm/s) | 100 |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 530 |
| 水平荷重 (Kgf) | 56 |
| 垂直荷重 (Kgf) | 14 |
| 滑台侧接头 | 15Pin公端连接器 D-SUB |
| 传输线侧接头 | 15Pin母端连接器 D-SUB |
| 最高速度 (mm/s) | 75 |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 248 |
| 水平荷重 (Kgf) | 56 |
| 垂直荷重 (Kgf) | 14 |
| 开迴路驱动器 | ☐57，CVD228B-K |
| 滑台侧接头 | 15Pin公端连接器 D-SUB |
| 传输线侧接头 | 15Pin母端连接器 D-SUB |
| 最高速度 (mm/s) | 若超过此安全速度，模组可能会产生严重共振。 |
| 最高速度 (mm/s) | 行程100~600：250 mm/s |
| 最高速度 (mm/s) | 行程700：200 mm/s |
| 最高速度 (mm/s) | 行程800：150 mm/s |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 683 |
| 水平荷重 (Kgf) | 56 |
| 垂直荷重 (Kgf) | 14 |
| DC伺服马达 | 200W：GSVM - D02MD4 |
| DC伺服驱动器 | K-SERVO (GSV-DK02MR-48DP) |
| 滑台侧接头 | 制造商：TE Connectivity |
| 滑台侧接头 | 动力线：172159-1 + 170366-1 (公端) |
| 滑台侧接头 | 编码线：172161-1 + 170365-1 (公端) |
| 传输线侧接头 | 制造商：KST |
| 传输线侧接头 | 动力线：E1510-RED (欧规端子) |
| 传输线侧接头 | 制造商：JST |
| 传输线侧接头 | 编码线：PHDR-12VS+SPHD-001T-P0.5 (母端) |
| 最高速度 (mm/s) | 行程100~600：250 mm/s |
| 最高速度 (mm/s) | 行程700：200 mm/s |
| 最高速度 (mm/s) | 行程800：150 mm/s |
| 最高速度 (mm/s) | 若超过此安全速度，模组可能会产生严重共振。 |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 693 |
| 水平荷重 (Kgf) | 56 |
| 垂直荷重 (Kgf) | 14 |
| AC伺服马达 | 200W：GSVM-A02LC4 |
| AC伺服驱动器 | GSV-KE02MB21CP |
| 滑台侧接头 | 制造商：Tyco electronics |
| 滑台侧接头 | 动力线：172167-1 (公端) |
| 滑台侧接头 | 编码线：172171-1 (公端) |
| 传输线侧接头 | 制造商：Tyco electronics |
| 传输线侧接头 | 动力线：172159-1 (母端) |
| 传输线侧接头 | 编码线：172163-1 (母端) |
| 最高速度 (mm/s) | 200 |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 265 |
| 水平荷重 (Kgf) | 49 |
| 垂直荷重 (Kgf) | 12 |
| 滑台侧接头 | 15Pin公端连接器 D-SUB |
| 传输线侧接头 | 15Pin母端连接器 D-SUB |
| 最高速度 (mm/s) | 150 |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 124 |
| 水平荷重 (Kgf) | 49 |
| 垂直荷重 (Kgf) | 12 |
| 开迴路驱动器 | ☐57，CVD228B-K |
| 滑台侧接头 | 15Pin公端连接器 D-SUB |
| 传输线侧接头 | 15Pin母端连接器 D-SUB |
| 最高速度 (mm/s) | 若超过此安全速度，模组可能会产生严重共振。 |
| 最高速度 (mm/s) | 行程100~600：500 mm/s |
| 最高速度 (mm/s) | 行程700：400 mm/s |
| 最高速度 (mm/s) | 行程800：300 mm/s |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 341 |
| 水平荷重 (Kgf) | 49 |
| 垂直荷重 (Kgf) | 12 |
| DC伺服马达 | 200W：GSVM - D02MD4 |
| DC伺服驱动器 | K-SERVO (GSV-DK02MR-48DP) |
| 滑台侧接头 | 制造商：TE Connectivity |
| 滑台侧接头 | 动力线：172159-1 + 170366-1 (公端) |
| 滑台侧接头 | 编码线：172161-1 + 170365-1 (公端) |
| 传输线侧接头 | 制造商：KST |
| 传输线侧接头 | 动力线：E1510-RED (欧规端子) |
| 传输线侧接头 | 制造商：JST |
| 传输线侧接头 | 编码线：PHDR-12VS+SPHD-001T-P0.5 (母端) |
| 最高速度 (mm/s) | 行程100~600：500 mm/s |
| 最高速度 (mm/s) | 行程700：400 mm/s |
| 最高速度 (mm/s) | 行程800：300 mm/s |
| 最高速度 (mm/s) | 若超过此安全速度，模组可能会产生严重共振。 |
| 反復定位精度 (mm) | ± 0.005 |
| 最大推力 (N) | 346 |
| 水平荷重 (Kgf) | 49 |
| 垂直荷重 (Kgf) | 12 |
| AC伺服马达 | 200W：GSVM-A02LC4 |
| AC伺服驱动器 | GSV-KE02MB21CP |
| 滑台侧接头 | 制造商：Tyco electronics |
| 滑台侧接头 | 动力线：172167-1 (公端) |
| 滑台侧接头 | 编码线：172171-1 (公端) |
| 传输线侧接头 | 制造商：Tyco electronics |
| 传输线侧接头 | 动力线：172159-1 (母端) |
| 传输线侧接头 | 编码线：172163-1 (母端) |
电器规格
连接线与转换线连接定义
检测方式
型号 (Stepper Close-loop Direct Motor)
GERC80-100-FDXD
GERC80-150-FDXD
GERC80-200-FDXD
GERC80-250-FDXD
GERC80-300-FDXD
GERC80-350-FDXD
GERC80-400-FDXD
GERC80-450-FDXD
GERC80-500-FDXD
GERC80-550-FDXD
GERC80-600-FDXD
GERC80-700-FDXD
GERC80-800-FDXD
型号 (Stepper Close-loop Foldleft Motor)
GERC80-100-FLXD
GERC80-150-FLXD
GERC80-200-FLXD
GERC80-250-FLXD
GERC80-300-FLXD
GERC80-350-FLXD
GERC80-400-FLXD
GERC80-450-FLXD
GERC80-500-FLXD
GERC80-550-FLXD
GERC80-600-FLXD
GERC80-700-FLXD
GERC80-800-FLXD
型号 (Stepper Open-loop Direct Motor)
GERC80-100-NDXD
GERC80-150-NDXD
GERC80-200-NDXD
GERC80-250-NDXD
GERC80-300-NDXD
GERC80-350-NDXD
GERC80-400-NDXD
GERC80-450-NDXD
GERC80-500-NDXD
GERC80-550-NDXD
GERC80-600-NDXD
GERC80-700-NDXD
GERC80-800-NDXD
型号 (Stepper Open-loop Foldleft Motor)
GERC80-100-NLXD
GERC80-150-NLXD
GERC80-200-NLXD
GERC80-250-NLXD
GERC80-300-NLXD
GERC80-350-NLXD
GERC80-400-NLXD
GERC80-450-NLXD
GERC80-500-NLXD
GERC80-550-NLXD
GERC80-600-NLXD
GERC80-700-NLXD
GERC80-800-NLXD
