小型滚珠螺桿
小型滚珠螺桿-法兰型-BS1003-F
★规格标准化、低价格、供货迅速
★高精度、可微量进给
★螺帽精巧不佔空间
★高精度、可微量进给
★螺帽精巧不佔空间
- 产品规格
- 技术资料
- 图面下载
共计8种型号

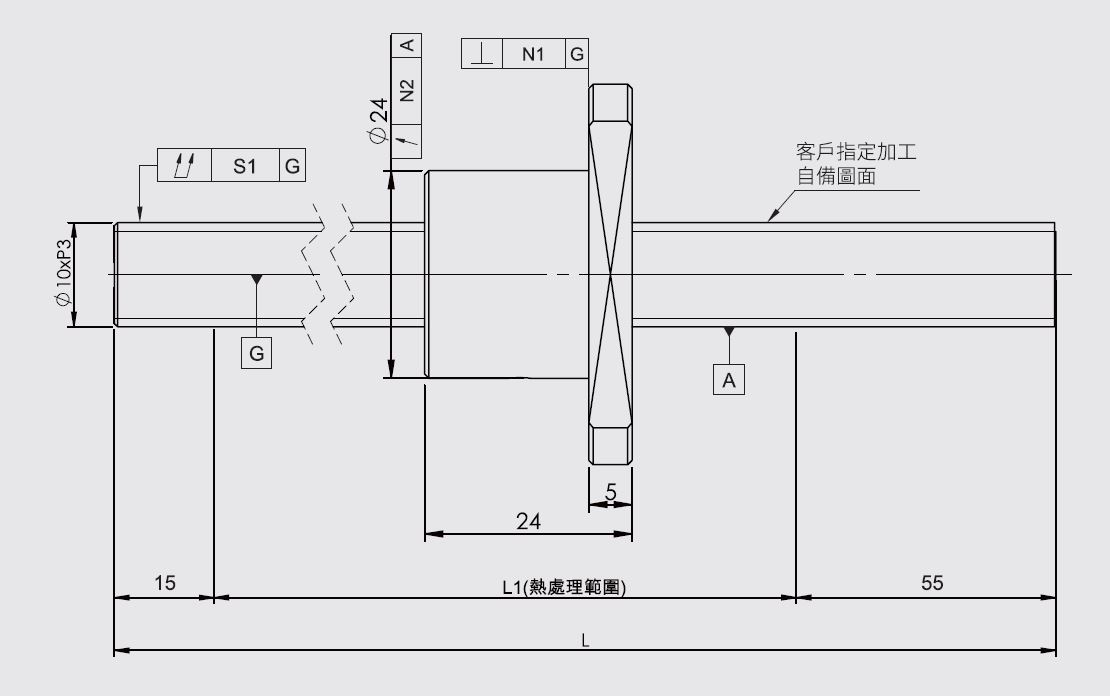

| 型号 | BS1003-RC7□-52R122-F | BS1003-RC7□-102R172-F | BS1003-RC7□-152R222-F | BS1003-RC7□-228R298-F | BS1003-RC7□-278R348-F | BS1003-RC7□-328R398-F | BS1003-RC7□-378R448-F | BS1003-RC7□-428R498-F |
|---|---|---|---|---|---|---|---|---|
| 询价 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 | 加入询价车 |
| 行程(mm) | 28 | 78 | 128 | 204 | 254 | 304 | 354 | 404 |
| 轴长L1 | 52 | 102 | 152 | 228 | 278 | 328 | 378 | 428 |
| 轴长LL | 122 | 172 | 222 | 298 | 348 | 398 | 448 | 398 |
| 螺桿总偏转公差S1 | 0.045 | 0.045 | 0.07 | 0.07 | 0.08 | 0.08 | 0.095 | 0.095 |
| 螺帽法兰垂直度N1 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 |
| 螺帽偏转公差N2 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 导程精度代表移动量 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 |
| 导程精度变动 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 | 运行距离:±0.05/300 |
产品概述
更新日期：2023.11.06
基本规格
|
规格/种类 |
转造级规格 |
|
|
轴径(mm) |
10 | |
|
珠径(mm) |
2 | |
|
导程(mm) |
3 | |
|
B.C.D(mm) |
10.7 | |
|
螺纹旋向 |
右 | |
|
循环圈数 |
3圈*1列 | |
|
精度 |
C7Z | C7W |
|
轴向间隙 |
0.01 | 0.03 |
|
动态负荷Ca(N) |
3240 | |
|
静态负荷Coa(N) |
6450 | |
型号说明
搭配支撑座
搭配联轴器
螺桿轴径与导程的组合
