微型线轨
GS15-N
★
微型线轨是採用两列哥德式轨道设计，滚珠相连45°做循环式设计，达到四点接触，具等负荷的效果。
★
交回流道採用塑胶射出成型，大幅降低滚珠与金属碰撞产生的噪音。
★
密封式刮刷片及滑座底部防尘设计，大幅降低灰尘及异物进入，延长使用寿命。
- 产品规格
- 技术资料
- 图面下载
共计2种型号
| 型号 | GS15-N-N | GS15-N-L |
|---|---|---|
| 询价 | 加入询价车 | 加入询价车 |
| 标准长度 (mm) | 70 / 110 / 150 / 190 / 230 / 270 / 310 / 350 / 390 / 430 / 470 / 510 / 550 / 590 / 630 / 670 / 710 / 750 / 790 / 830 / 870 | 70 / 110 / 150 / 190 / 230 / 270 / 310 / 350 / 390 / 430 / 470 / 510 / 550 / 590 / 630 / 670 / 710 / 750 / 790 / 830 / 870 |
| 沉头孔间距 (P1) (mm) | 40 | 40 |
| 端距最小长度 (P4、P5) (mm) | 4 | 4 |
| 端距最大长度 (P4、P5) (mm) | 35 | 35 |
| 最大长度 (L3) (mm) | 2000 | 2000 |
| 轨道材质 | 不锈钢／碳钢 | 不锈钢／碳钢 |
| 滑块型式 | N：标准滑块 | L：加长滑块 |
| 组合后尺寸_H2 (mm) | 16 | 16 |
| 组合后尺寸_W3 (mm) | 8.5 | 8.5 |
| 滑轨尺寸_W2 (mm) | 15 | 15 |
| 滑轨尺寸_H1 (mm) | 9.5 | 9.5 |
| 滑轨尺寸_P1 (mm) | 40 | 40 |
| 滑轨尺寸_ØD*Ød*h1 (mm) | 6*3.5*4.5 | 6*3.5*4.5 |
| 滑块尺寸_W1 (mm) | 32 | 32 |
| 滑块尺寸_L1 (mm) | 46 | 63 |
| 滑块尺寸_L2 (mm) | 27 | 44 |
| 滑块尺寸_H3 (mm) | 12 | 12 |
| 滑块尺寸_P2 (mm) | 20 | 25 |
| 滑块尺寸_P3 (mm) | 25 | 25 |
| 滑块尺寸_M*h2 | M3*5.5 | M3*5.5 |
| 额定负荷_C (N) | 3620 | 5083 |
| 额定负荷_C0 (N) | 5311 | 8626 |
| 静扭矩_MR (Nm) | 41.4 | 66.5 |
| 静扭矩_MP (Nm) | 25.7 | 60.1 |
| 静扭矩_MY (Nm) | 25.7 | 60.1 |
| 重量_滑块 (g) | 60 | 88 |
| 重量_滑轨 (g/m) | 911 | 911 |
产品概述

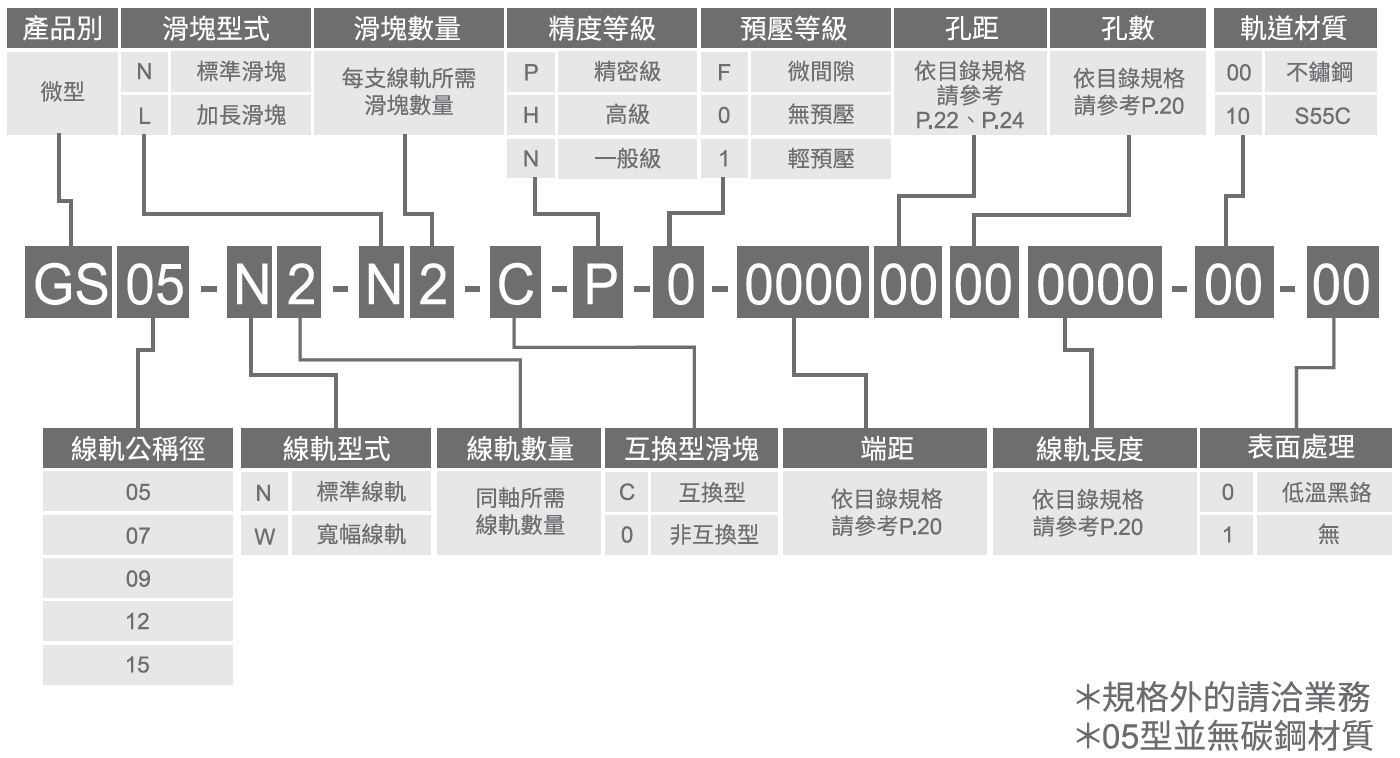

型号说明
轨道材质&滑块尺寸
结构介绍
产品特色
♦ 微型滑轨是採用两列哥德式轨道设计，滚珠相连45°做循环式设计，达到四点接触，具等负荷的效果。
♦ 迴流道採用塑胶射出成型，大幅降低滚珠与金属碰撞产生的噪音。
♦ 密封式刮刷片及滑座底部防尘设计，大幅降低灰尘及异物进入，延长使用寿命。
♦ 钢珠边设有钢丝保持器，防止钢珠掉落。
♦ 具有稳定的精度控制，可互换同型线轨，并保持相同的顺畅度、精度与预压，也方便组装及维修。
♦ 本系列所使用钢珠皆採用"不锈钢"材质。
【标准型】
- 适合用在体积小的设备。
- 不銹钢材质。
- 刚性强、精度高。
- 具有保持器。
【宽幅型】
- 单轴可使用。
- 负荷力高。
- 刚性强、精度高。
- 不銹钢材质。
- 具有保持器。
【轨道碳钢型】
- 经济实惠 。
- 搭配表处防銹能力佳。
- 与不銹钢系列尺寸相同 。

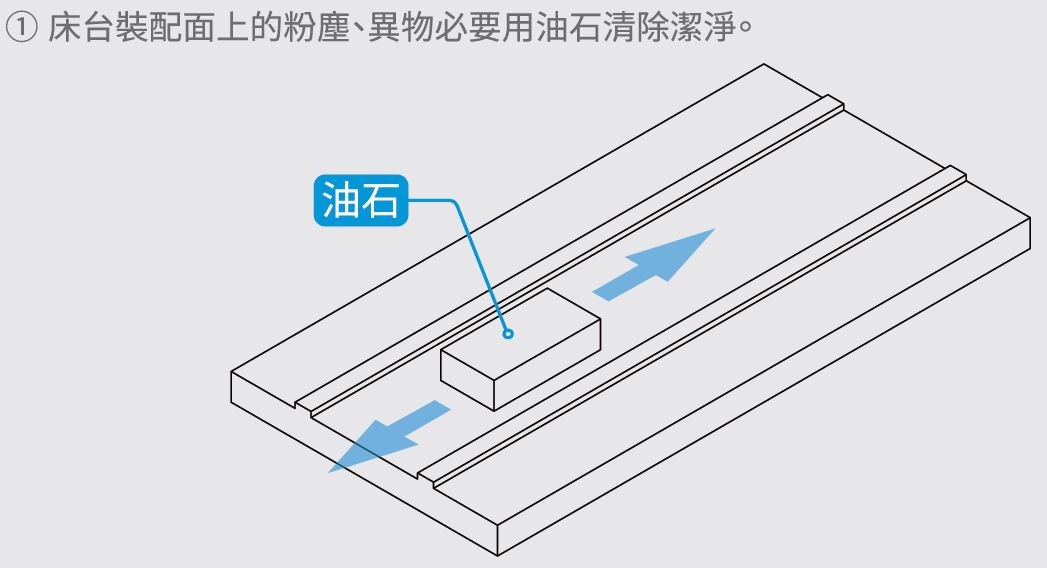

安装方式
结构介绍&产品特色
寿命计算
寿命係数
安装尺寸
安装基准面+GS系列间隙表
预压等级
安装方式
润滑方式/滑块取下方式
型号
GS15-N-N
GS15-N-L
