精密模座用外导柱.导套.钢珠套

精密模座用外导柱.导套.钢珠套

GMF

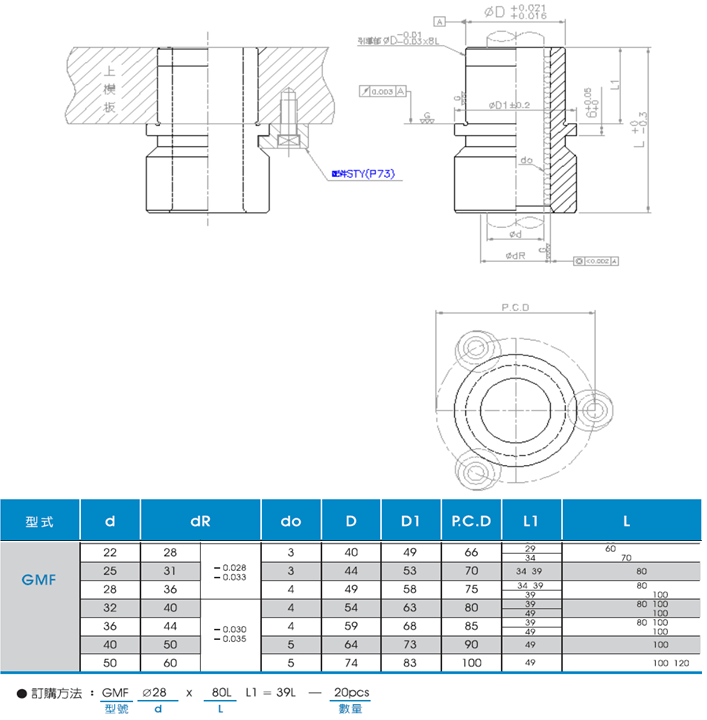

★精密模座用外导套
★压入式附钢珠导套(配合STY导套压板)
★材质:SUJ2
★硬度:HRC60~62

产品规格
技术资料
图面下载

共计16种型号

型号	GMF226029	GMF227034	GMF258034	GMF258039	GMF288034	GMF288039	GMF2810039	GMF328039	GMF3210039	GMF3210049	GMF368039	GMF3610039	GMF3610049	GMF4010049	GMF5010049	GMF5012049
询价	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车	加入询价车
型式	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套	压入式附钢珠导套
材质	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
导柱外径Ød(mm)	22	22	25	25	28	28	28	32	32	32	36	36	36	40	50	50
ØdR(mm)	28(-0.028,-0.033)	28(-0.028,-0.033)	31(-0.028,-0.033)	31(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	40(-0.030,-0.035)	40(-0.030,-0.035)	40(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	50(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)
Ødo(mm)	3	3	3	3	4	4	4	4	4	4	4	4	4	5	5	5
ØD(mm)	40	40	44	44	49	49	49	54	54	54	59	59	59	64	74	74
Ød1(mm)	49	49	53	53	58	58	58	63	63	63	68	68	68	73	83	83
P.C.D(mm)	66	66	70	70	75	75	75	80	80	80	85	85	85	90	100	100
L1(mm)	29	34	34	39	34	39	39	39	39	49	39	39	49	49	49	49
L(mm)	60	70	80	80	80	80	100	80	100	100	80	100	100	100	100	120

产品规格

型号

GMF226029

GMF227034

GMF258034

GMF258039

GMF288034

GMF288039

GMF2810039

GMF328039

GMF3210039

GMF3210049

GMF368039

GMF3610039

GMF3610049

GMF4010049

GMF5010049

GMF5012049
