脫料板用精密內導柱.導套.蓋板

脫料板用精密內導柱.導套.蓋板

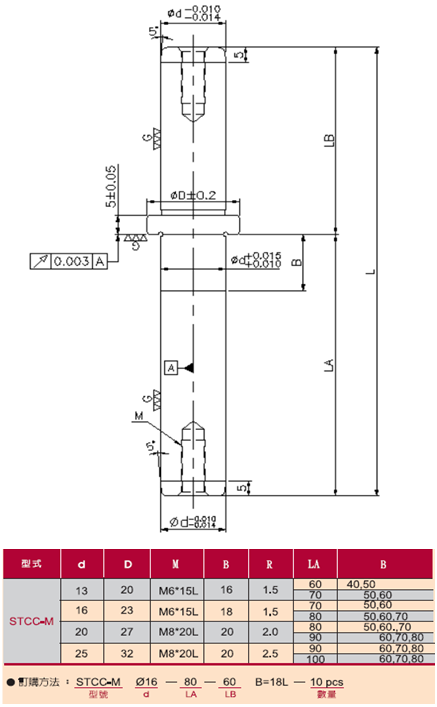

STCC-M

★高剛性脫料板導柱
★精密級十字型雙頭攻牙導柱(配合GMCC)
★材質:SUJ2
★硬度:HRC60~62+深冷

產品規格
技術資料
圖面下載

共計21種型號

型號	STCCM136040100	STCCM136050110	STCCM137050120	STCCM137060130	STCCM167050120	STCCM167060130	STCCM168050130	STCCM168060140	STCCM168070150	STCCM208050130	STCCM208060140	STCCM208070150	STCCM209060150	STCCM209070160	STCCM209080170	STCCM259060150	STCCM259070160	STCCM259080170	STCCM2510060160	STCCM2510070170	STCCM2510080180
詢價	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車
型式	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱	精密級十字型雙頭攻牙導柱
材質	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷	HRC60~62+深冷
可配合導套型號	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC	GMCC
導柱外徑Ød(mm)	13	13	13	13	16	16	16	16	16	20	20	20	20	20	20	25	25	25	25	25	25
ØD(mm)	20	20	20	20	23	23	23	23	23	27	27	27	27	27	27	32	32	32	32	32	32
M(mm)	M6×15L	M6×15L	M6×15L	M6×15L	M6×15L	M6×15L	M6×15L	M6×15L	M6×15L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L	M8×20L
B(mm)	16	16	16	16	18	18	18	18	18	20	20	20	20	20	20	20	20	20	20	20	20
R(mm)	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5
LA(mm)	60	60	70	70	70	70	80	80	80	80	80	80	90	90	90	90	90	90	100	100	100
LB(mm)	40	50	50	60	50	60	50	60	70	50	60	70	60	70	80	60	70	80	60	70	80

產品規格

型號

STCCM136040100

STCCM136050110

STCCM137050120

STCCM137060130

STCCM167050120

STCCM167060130

STCCM168050130

STCCM168060140

STCCM168070150

STCCM208050130

STCCM208060140

STCCM208070150

STCCM209060150

STCCM209070160

STCCM209080170

STCCM259060150

STCCM259070160

STCCM259080170

STCCM2510060160

STCCM2510070170

STCCM2510080180
