全密式電動工業滑台GK☐C4580

★軌道方式-線性滾珠導引，哥德式弧型溝槽，構成堅固的滑軌結構。
★傳動方式-滾珠螺桿，其定位精度與壽命較高，具備高速正逆向的傳動及變換傳動等特性。
★依精度分為標準型 (N)與精密型 (P) ，可依需求選擇適合的滑台類型。
★全密式設計，有效防止異物進入。

產品規格
技術資料
圖面下載

共計4種型號

型號	GKAC4580-N	GKSC4580-N	GKAC4580-P	GKSC4580-P
詢價	加入詢價車	加入詢價車	加入詢價車	加入詢價車
本體尺寸 (高 x 寬) (mm)	45*80	45*80	45*80	45*80
行程 (mm)	200、300、400、500、600、700、800	200、300、400、500、600、700、800	200、300、400、500、600、700、800	200、300、400、500、600、700、800
導程 (mm)	10	10	10	10
步進最高速度 (mm / sec) *1	200	200	200	200
伺服最高速度 (mm / sec) *1	500	500	500	500
傳動方式	滾珠螺桿Ø16	滾珠螺桿Ø16	滾珠螺桿Ø16	滾珠螺桿Ø16
軌道型式	循環式線性滾珠導引	循環式線性滾珠導引	循環式線性滾珠導引	循環式線性滾珠導引
滑台材質	鋁合金	碳鋼	鋁合金	碳鋼
精度等級	標準型	標準型	精密型	精密型
單向定位精度 (mm)	-	-	0.02 (行程：200、300)	0.02 (行程：200、300)
單向定位精度 (mm)			0.04 (行程：400、500、600)	0.04 (行程：400、500、600)
單向定位精度 (mm)			0.08 (行程：700、800)	0.08 (行程：700、800)
往復定位精度 (mm)	± 0.005	± 0.005	± 0.003	± 0.003
行走平行度 (mm)	0.035 (行程：200、300、400、500)	0.035 (行程：200、300、400、500)	0.015 (行程：200、300、400、500)	0.015 (行程：200、300、400、500)
行走平行度 (mm)	0.04 (行程：600)	0.04 (行程：600)	0.02 (行程：600)	0.02 (行程：600)
行走平行度 (mm)	0.05 (行程：700、800)	0.05 (行程：700、800)	0.04 (行程：700、800)	0.04 (行程：700、800)
最大啟動扭力 (N・cm)	10	10	12 (行程：200、300、400)	12 (行程：200、300、400)
最大啟動扭力 (N・cm)	-	-	15 (行程：500、600)	15 (行程：500、600)
最大啟動扭力 (N・cm)			- (行程：700、800)	- (行程：700、800)
開迴路驅動器	CVD228B-K 口57	CVD228B-K 口57	CVD228B-K 口57	CVD228B-K 口57
閉迴路驅動器	-	-	-	-
步進電氣_滑台側接頭	15Pin公端連接器D-SUB	15Pin公端連接器D-SUB	15Pin公端連接器D-SUB	15Pin公端連接器D-SUB
步進電氣_傳輸線側接頭	15Pin母端連接器D-SUB	15Pin母端連接器D-SUB	15Pin母端連接器D-SUB	15Pin母端連接器D-SUB
DC伺服馬達	200W：GSVM-D02MD4	200W：GSVM-D02MD4	200W：GSVM-D02MD4	200W：GSVM-D02MD4
DC伺服驅動器	200W：K-SERVO (GSV-KM02MR-48DP)	200W：K-SERVO (GSV-KM02MR-48DP)	200W：K-SERVO (GSV-KM02MR-48DP)	200W：K-SERVO (GSV-KM02MR-48DP)
DC伺服電氣_滑台側接頭	製造商：TE Connectivity	製造商：TE Connectivity	製造商：TE Connectivity	製造商：TE Connectivity
DC伺服電氣_滑台側接頭	動力線：172159-1+170355-1 (公端)	動力線：172159-1+170355-1 (公端)	動力線：172159-1+170355-1 (公端)	動力線：172159-1+170355-1 (公端)
DC伺服電氣_滑台側接頭	編碼線：172161-1+170365-1 (公端)	編碼線：172161-1+170365-1 (公端)	編碼線：172161-1+170365-1 (公端)	編碼線：172161-1+170365-1 (公端)
DC伺服電氣_傳輸線側接頭	製造商：KST	製造商：KST	製造商：KST	製造商：KST
DC伺服電氣_傳輸線側接頭	動力線：E1510-RED (歐規端子)	動力線：E1510-RED (歐規端子)	動力線：E1510-RED (歐規端子)	動力線：E1510-RED (歐規端子)
DC伺服電氣_傳輸線側接頭	製造商：JST	製造商：JST	製造商：JST	製造商：JST
DC伺服電氣_傳輸線側接頭	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)
AC伺服馬達	200W：GSVM-A02LC4	200W：GSVM-A02LC4	200W：GSVM-A02LC4	200W：GSVM-A02LC4
AC伺服驅動器	200W：GSV-KE02MB21CP	200W：GSV-KE02MB21CP	200W：GSV-KE02MB21CP	200W：GSV-KE02MB21CP
AC伺服電氣_滑台側接頭	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics
AC伺服電氣_滑台側接頭	動力線：172167-1 (公端)	動力線：172167-1 (公端)	動力線：172167-1 (公端)	動力線：172167-1 (公端)
AC伺服電氣_滑台側接頭	編碼線：172171-1 (公端)	編碼線：172171-1 (公端)	編碼線：172171-1 (公端)	編碼線：172171-1 (公端)
AC伺服電氣_傳輸線側接頭	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics
AC伺服電氣_傳輸線側接頭	動力線：172159-1 (母端)	動力線：172159-1 (母端)	動力線：172159-1 (母端)	動力線：172159-1 (母端)
AC伺服電氣_傳輸線側接頭	編碼線：172163-1 (母端)	編碼線：172163-1 (母端)	編碼線：172163-1 (母端)	編碼線：172163-1 (母端)

產品概述

更新日期：2023.11.24

備註說明

精度規格（步進最高速度、伺服最高速度、單向定位精度、往復定位精度、行走平行度、最大啟動扭力）：電機反折精度為尚未安裝反折零件，滑台直聯狀態下量測之數值。
　　
*1 伺服馬達以轉速3000rpm計算最高速度、步進馬達以轉速1200rpm計算最高速度。

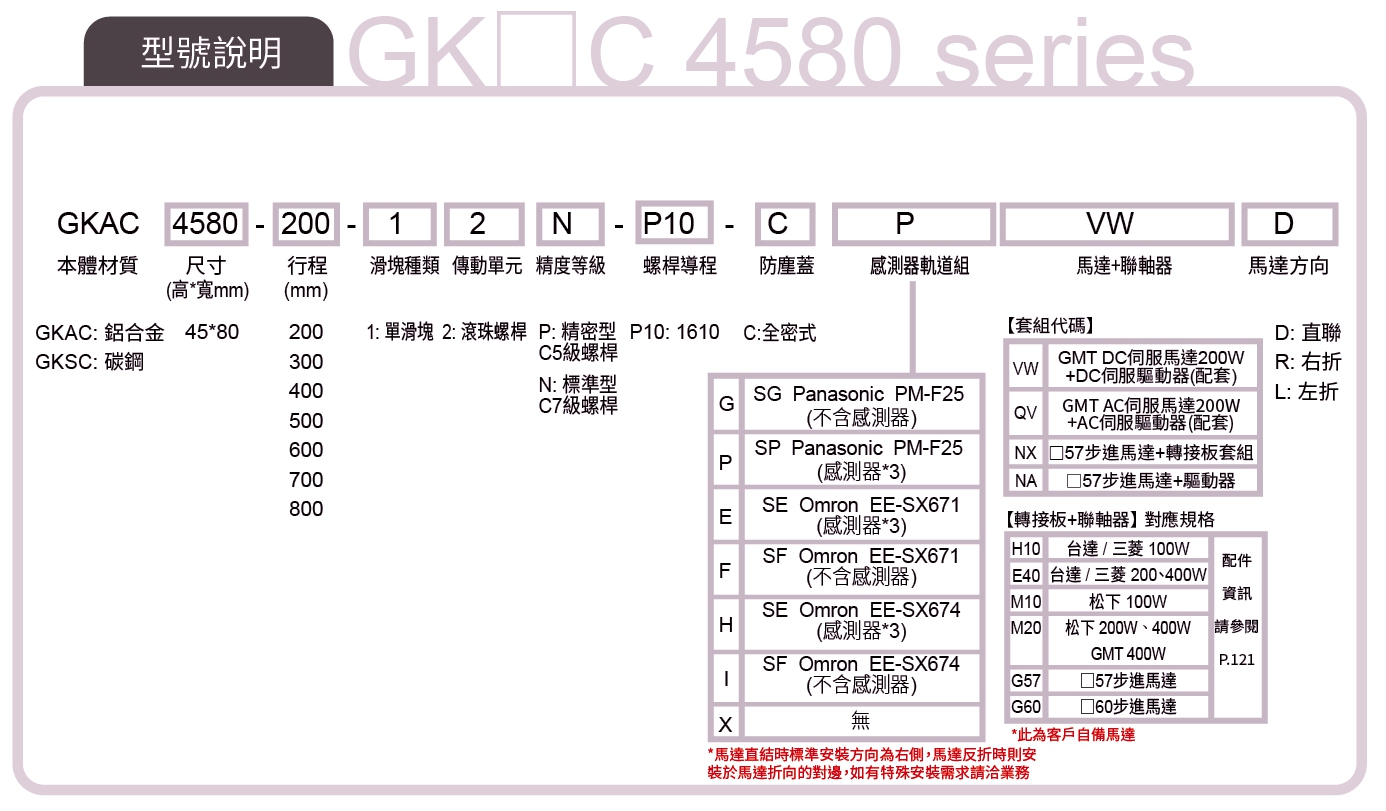

型號說明

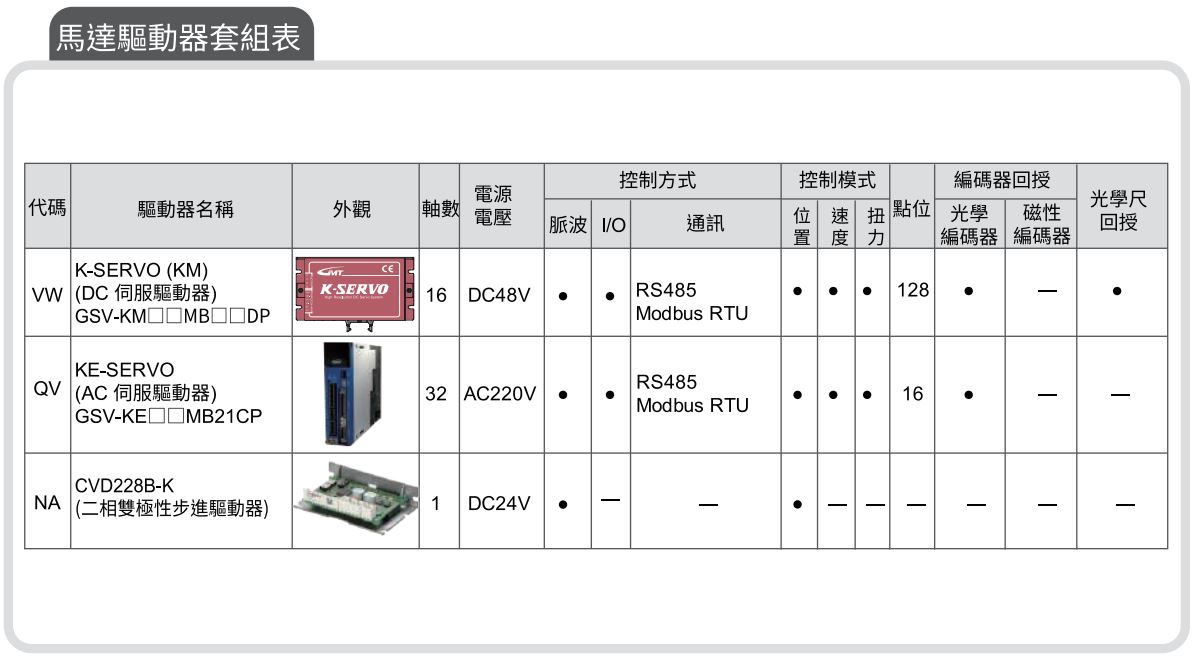

馬達驅動器套組表

檢測方式

型號

GK☐C4580-200-12N-P10-CPXXX

GK☐C4580-200-12N-P10-CXXXX

GK☐C4580-300-12N-P10-CPXXX

GK☐C4580-300-12N-P10-CXXXX

GK☐C4580-400-12N-P10-CPXXX

GK☐C4580-400-12N-P10-CXXXX

GK☐C4580-500-12N-P10-CPXXX

GK☐C4580-500-12N-P10-CXXXX

GK☐C4580-600-12N-P10-CPXXX

GK☐C4580-600-12N-P10-CXXXX

GK☐C4580-700-12N-P10-CPXXX

GK☐C4580-700-12N-P10-CXXXX

GK☐C4580-800-12N-P10-CPXXX

GK☐C4580-800-12N-P10-CXXXX

{GK Adapter Plate} GK45-E40

{GK Adapter Plate} GK45-G57

{GK Adapter Plate} GK45-G60

{GK Adapter Plate} GK45-H10

{GK Adapter Plate} GK45-M10

{GK Adapter Plate} GK45-M20
