精密模座用外導柱.導套.鋼珠套

精密模座用外導柱.導套.鋼珠套

STA-S

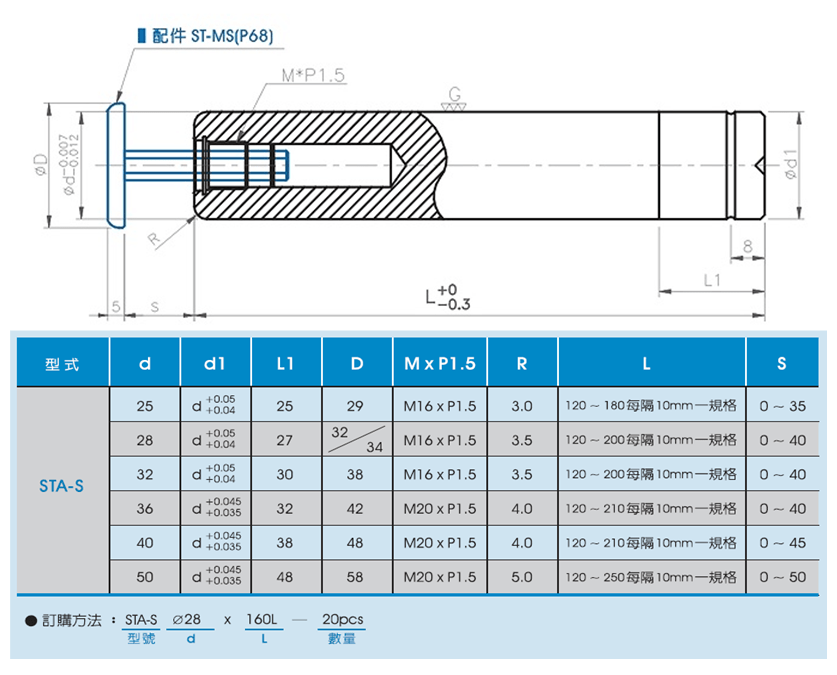

★精密模座用外導柱
★標準型浮昇式附鋼珠導柱(配合ST-MS浮昇蓋)
★材質:SUJ2
★硬度:HRC60~62

產品規格
技術資料
圖面下載

共計59種型號

型號	STAS25120	STAS25130	STAS25140	STAS25150	STAS25160	STAS25170	STAS25180	STAS28120	STAS28130	STAS28140	STAS28150	STAS28160	STAS28170	STAS28180	STAS28190	STAS28200	STAS32120	STAS32130	STAS32140	STAS32150	STAS32160	STAS32170	STAS32180	STAS32190	STAS32200	STAS36120	STAS36130	STAS36140	STAS36150	STAS36160	STAS36170	STAS36180	STAS36190	STAS36200	STAS36210	STAS40120	STAS40130	STAS40140	STAS40150	STAS40160	STAS40170	STAS40180	STAS40190	STAS40200	STAS40210	STAS50120	STAS50130	STAS50140	STAS50150	STAS50160	STAS50170	STAS50180	STAS50190	STAS50200	STAS50210	STAS50220	STAS50230	STAS50240	STAS50250
詢價	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車
型式	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱	標準型浮昇式附鋼珠導柱
材質	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
導柱外徑Ød(mm)	25	25	25	25	25	25	25	28	28	28	28	28	28	28	28	28	32	32	32	32	32	32	32	32	32	36	36	36	36	36	36	36	36	36	36	40	40	40	40	40	40	40	40	40	40	50	50	50	50	50	50	50	50	50	50	50	50	50	50
Ød1(mm)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.05,+0.04)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)	d(+0.045,+0.035)
L1(mm)	25	25	25	25	25	25	25	27	27	27	27	27	27	27	27	27	30	30	30	30	30	30	30	30	30	32	32	32	32	32	32	32	32	32	32	38	38	38	38	38	38	38	38	38	38	48	48	48	48	48	48	48	48	48	48	48	48	48	48
ØDmm)	29	29	29	29	29	29	29	32/34	32/34	32/34	32/34	32/34	32/34	32/34	32/34	32/34	38	38	38	38	38	38	38	38	38	42	42	42	42	42	42	42	42	42	42	48	48	48	48	48	48	48	48	48	48	58	58	58	58	58	58	58	58	58	58	58	58	58	58
M×P1.5(mm)	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M16×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5	M20×P1.5
R(mm)	3	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5
L(mm)	120	130	140	150	160	170	180	120	130	140	150	160	170	180	190	200	120	130	140	150	160	170	180	190	200	120	130	140	150	160	170	180	190	200	210	120	130	140	150	160	170	180	190	200	210	120	130	140	150	160	170	180	190	200	210	220	230	240	250
S(mm)	0~35	0~35	0~35	0~35	0~35	0~35	0~35	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~40	0~45	0~45	0~45	0~45	0~45	0~45	0~45	0~45	0~45	0~45	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50	0~50

產品規格

型號

STA-S25120

STA-S25130

STA-S25140

STA-S25150

STA-S25160

STA-S25170

STA-S25180

STA-S28120

STA-S28130

STA-S28140

STA-S28150

STA-S28160

STA-S28170

STA-S28180

STA-S28190

STA-S28200

STA-S32120

STA-S32130

STA-S32140

STA-S32150

STA-S32160

STA-S32170

STA-S32180

STA-S32190

STA-S32200

STA-S36120

STA-S36130

STA-S36140

STA-S36150

STA-S36160

STA-S36170

STA-S36180

STA-S36190

STA-S36200

STA-S36210

STA-S40120

STA-S40130

STA-S40140

STA-S40150

STA-S40160

STA-S40170

STA-S40180

STA-S40190

STA-S40200

STA-S40210

STA-S50120

STA-S50130

STA-S50140

STA-S50150

STA-S50160

STA-S50170

STA-S50180

STA-S50190

STA-S50200

STA-S50210

STA-S50220

STA-S50230

STA-S50240

STA-S50250
