MXG4-VM

★ 交叉滾柱式α軸測角滑台
★ V軌軌道方式
★ 測微器傳動

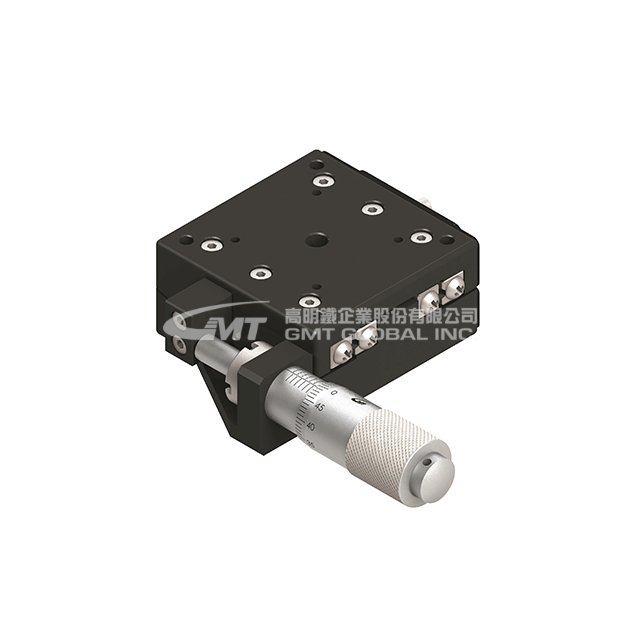

★此產品圖為MXG4-60VM

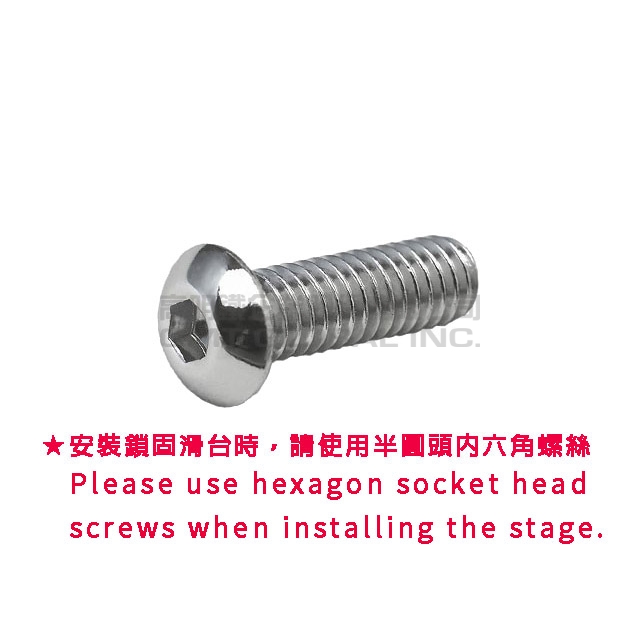

●安裝鎖固滑台時，請使用半圓頭內六角螺絲

共計3種型號

型號	MXG4-40VM	MXG4-60VM	MXG4-80VM
詢價	加入詢價車	加入詢價車	加入詢價車
檯面尺寸 (mm)	40 X 40	40 X 40	40 X 40
傳動方向	α軸	α軸	α軸
傳動位置	側邊	側邊	側邊
旋轉中心高度H (mm)	40	60	80
行程 (mm)	± 7°	± 4°	± 4°
最小讀取量	0.1° / 刻度	0.1° / 刻度	0.1° / 刻度
分厘卡最小讀取量	≒ 40"	≒ 29"	≒ 22"
荷重 (Kgf)	3	3	3
本體重量 (Kg)	0.15	0.15	0.15
材質	鋁合金	鋁合金	鋁合金
表面處理	黑色陽極	黑色陽極	黑色陽極

滑台主要進給方式

精度檢測方式

MXG4-40VM

MXG4-60VM

MXG4-80VM
