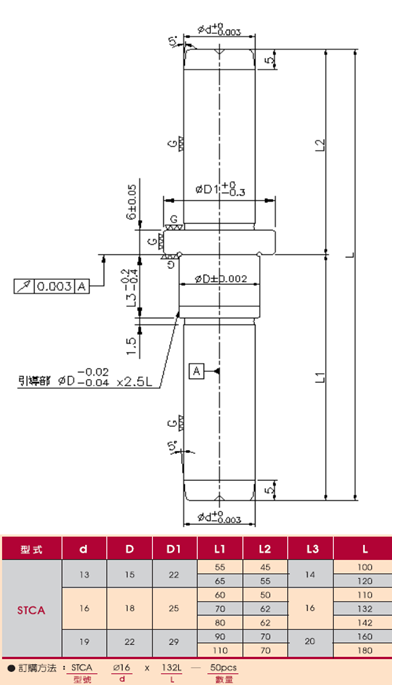

脫料板用精密內導柱.導套.蓋板
STCA
★高剛性脫料板導柱
★精密級十字型導柱
★材質:SUJ2
★硬度:HRC60~62+深冷
★精密級十字型導柱
★材質:SUJ2
★硬度:HRC60~62+深冷
- 產品規格
- 技術資料
- 圖面下載
共計7種型號
| 型號 | STCA13100 | STCA13120 | STCA16110 | STCA16132 | STCA16142 | STCA19160 | STCA19180 |
|---|---|---|---|---|---|---|---|
| 詢價 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 |
| 型式 | 精密級十字型導柱 | 精密級十字型導柱 | 精密級十字型導柱 | 精密級十字型導柱 | 精密級十字型導柱 | 精密級十字型導柱 | 精密級十字型導柱 |
| 材質 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
| 硬度 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 |
| 導柱外徑Ød(mm) | 13 | 13 | 16 | 16 | 16 | 19 | 19 |
| ØD(mm) | 15 | 15 | 18 | 18 | 18 | 22 | 22 |
| ØD1(mm) | 22 | 22 | 25 | 25 | 25 | 29 | 29 |
| L1(mm) | 55 | 65 | 60 | 70 | 80 | 90 | 110 |
| L2(mm) | 45 | 55 | 50 | 62 | 62 | 70 | 70 |
| L3(mm) | 14 | 14 | 16 | 16 | 16 | 20 | 20 |
| L(mm) | 100 | 120 | 110 | 132 | 142 | 160 | 180 |
產品規格
型號
STCA13100
STCA13120
STCA16110
STCA16132
STCA16142
STCA19160
STCA19180
