全密式電動工業滑台GK☐C2650

★軌道方式-線性滾珠導引，哥德式弧型溝槽，構成堅固的滑軌結構。
★傳動方式-滾珠螺桿，其定位精度與壽命較高，具備高速正逆向的傳動及變換傳動等特性。
★依精度分為標準型 (N)與精密型 (P) ，可依需求選擇適合的滑台類型。
★全密式設計，有效防止異物進入。

產品規格
技術資料
圖面下載

共計4種型號

型號	GKAC2650-N	GKSC2650-N	GKAC2650-P	GKSC2650-P
詢價	加入詢價車	加入詢價車	加入詢價車	加入詢價車
本體尺寸 (高 x 寬) (mm)	26*50	26*50	26*50	26*50
行程 (mm)	60、110、160、210	60、110、160、210	60、110、160、210	60、110、160、210
導程 (mm)	2	2	2	2
步進最高速度 (mm / sec) *1	40	40	40	40
伺服最高速度 (mm / sec) *1	100	100	100	100
導程 (mm)	5	5	5	5
步進最高速度 (mm / sec) *1	100	100	100	100
伺服最高速度 (mm / sec) *1	250	250	250	250
傳動方式	滾珠螺桿Ø8	滾珠螺桿Ø8	滾珠螺桿Ø8	滾珠螺桿Ø8
軌道型式	循環式線性滾珠導引	循環式線性滾珠導引	循環式線性滾珠導引	循環式線性滾珠導引
滑台材質	鋁合金	碳鋼	鋁合金	碳鋼
精度等級	標準型	標準型	精密型	精密型
單向定位精度 (mm)	-	-	0.02	0.02
往復定位精度 (mm)	± 0.005	± 0.005	± 0.003	± 0.003
行走平行度 (mm)	0.025	0.025	0.01	0.01
最大啟動扭力 (N・cm)	1.5	1.5	4	4
開迴路驅動器	☐28，GDL22G-D	☐28，GDL22G-D	☐28，GDL22G-D	☐28，GDL22G-D
閉迴路驅動器	-	-	-	-
步進電氣_滑台側接頭	15Pin公端連接器D-SUB	15Pin公端連接器D-SUB	15Pin公端連接器D-SUB	15Pin公端連接器D-SUB
步進電氣_傳輸線側接頭	15Pin母端連接器D-SUB	15Pin母端連接器D-SUB	15Pin母端連接器D-SUB	15Pin母端連接器D-SUB
DC伺服馬達	100W：GSVM-D01MD4	100W：GSVM-D01MD4	100W：GSVM-D01MD4	100W：GSVM-D01MD4
DC伺服驅動器	100W：K-SERVO (GSV-KM01MR-48DP)	100W：K-SERVO (GSV-KM01MR-48DP)	100W：K-SERVO (GSV-KM01MR-48DP)	100W：K-SERVO (GSV-KM01MR-48DP)
DC伺服電氣_滑台側接頭	製造商：TE Connectivity	製造商：TE Connectivity	製造商：TE Connectivity	製造商：TE Connectivity
DC伺服電氣_滑台側接頭	動力線：172159-1+170355-1 (公端)	動力線：172159-1+170355-1 (公端)	動力線：172159-1+170355-1 (公端)	動力線：172159-1+170355-1 (公端)
DC伺服電氣_滑台側接頭	編碼線：172161-1+170365-1 (公端)	編碼線：172161-1+170365-1 (公端)	編碼線：172161-1+170365-1 (公端)	編碼線：172161-1+170365-1 (公端)
DC伺服電氣_傳輸線側接頭	製造商：KST	製造商：KST	製造商：KST	製造商：KST
DC伺服電氣_傳輸線側接頭	動力線：E1510-RED (歐規端子)	動力線：E1510-RED (歐規端子)	動力線：E1510-RED (歐規端子)	動力線：E1510-RED (歐規端子)
DC伺服電氣_傳輸線側接頭	製造商：JST	製造商：JST	製造商：JST	製造商：JST
DC伺服電氣_傳輸線側接頭	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)	編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)
AC伺服馬達	100W：GSVM-A01LC4	100W：GSVM-A01LC4	100W：GSVM-A01LC4	100W：GSVM-A01LC4
AC伺服驅動器	100W：GSV-KE01MB21CP	100W：GSV-KE01MB21CP	100W：GSV-KE01MB21CP	100W：GSV-KE01MB21CP
AC伺服電氣_滑台側接頭	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics
AC伺服電氣_滑台側接頭	動力線：172167-1 (公端)	動力線：172167-1 (公端)	動力線：172167-1 (公端)	動力線：172167-1 (公端)
AC伺服電氣_滑台側接頭	編碼線：172171-1 (公端)	編碼線：172171-1 (公端)	編碼線：172171-1 (公端)	編碼線：172171-1 (公端)
AC伺服電氣_傳輸線側接頭	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics	製造商：Tyco electronics
AC伺服電氣_傳輸線側接頭	動力線：172159-1 (母端)	動力線：172159-1 (母端)	動力線：172159-1 (母端)	動力線：172159-1 (母端)
AC伺服電氣_傳輸線側接頭	編碼線：172163-1 (母端)	編碼線：172163-1 (母端)	編碼線：172163-1 (母端)	編碼線：172163-1 (母端)

產品概述

更新日期：2023.11.23

備註說明

精度規格（步進最高速度、伺服最高速度、單向定位精度、往復定位精度、行走平行度、最大啟動扭力）：電機反折精度為尚未安裝反折零件，滑台直聯狀態下量測之數值。
　　
*1 伺服馬達以轉速3000rpm計算最高速度、步進馬達以轉速1200rpm計算最高速度。

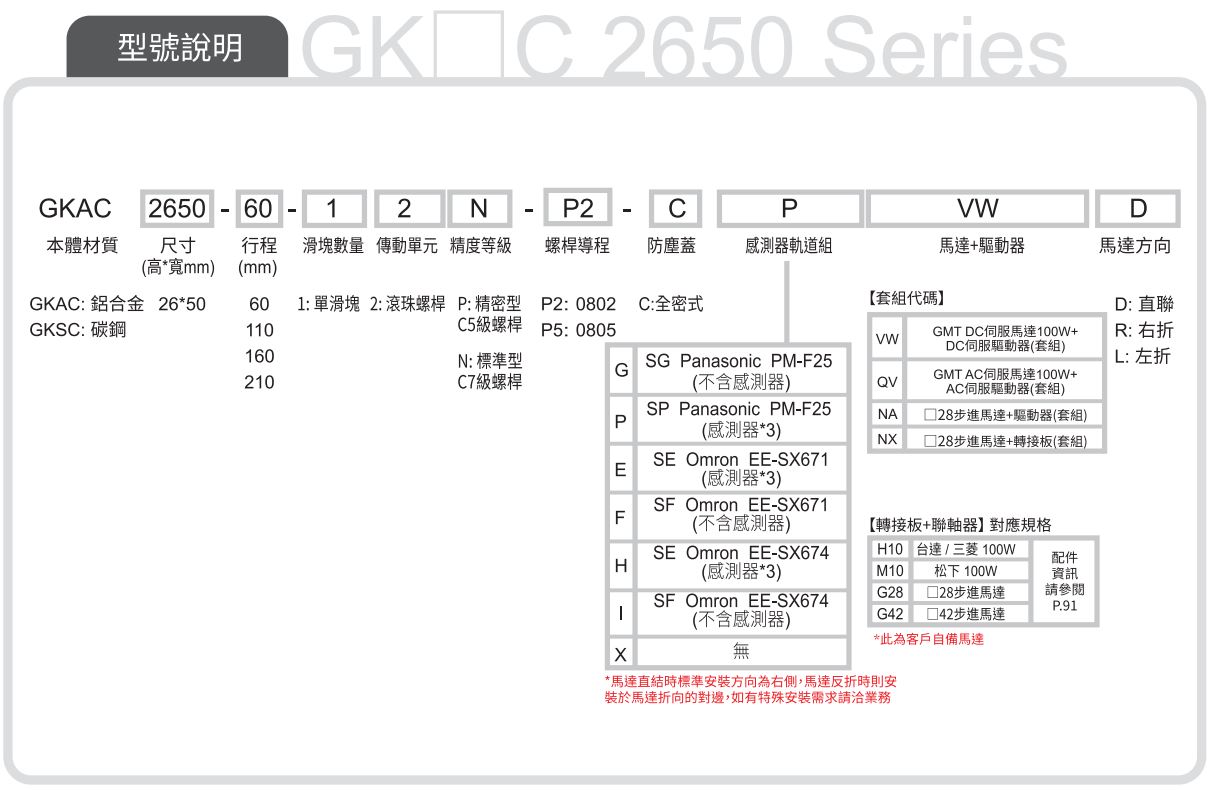

型號說明

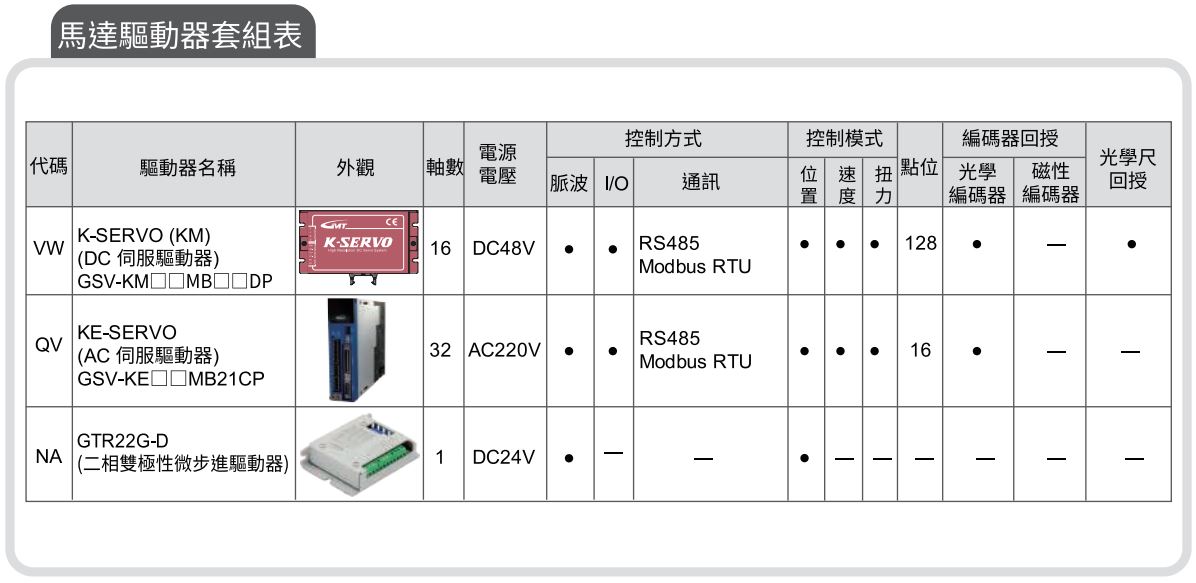

馬達驅動器套組表

檢測方式

型號

GK☐C2650-60-12N-P2-CPXXX

GK☐C2650-60-12N-P2-CXXXX

GK☐C2650-110-12N-P2-CPXXX

GK☐C2650-110-12N-P2-CXXXX

GK☐C2650-160-12N-P2-CPXXX

GK☐C2650-160-12N-P2-CXXXX

GK☐C2650-210-12N-P2-CPXXX

GK☐C2650-210-12N-P2-CXXXX

{GK Adapter Plate} GK26-G28

{GK Adapter Plate} GK26-G42

{GK Adapter Plate} GK-H10

{GK Adapter Plate} GK-M10
