脫料板用精密內導柱.導套.蓋板
STDA-V

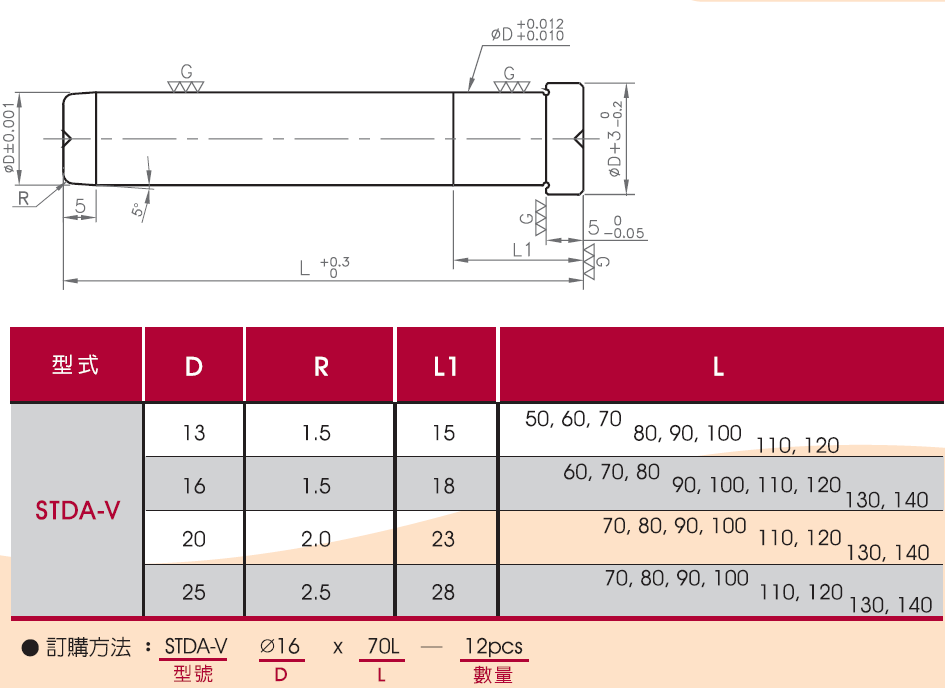

★精密級脫料板導柱
★精密級肩型導柱
★材質:SKD11
★硬度:HRC60~62+超冷
★精密級肩型導柱
★材質:SKD11
★硬度:HRC60~62+超冷
- 產品規格
- 技術資料
- 圖面下載
共計33種型號
| 型號 | STDA-V1350 | STDA-V1360 | STDA-V1370 | STDA-V1380 | STDA-V1390 | STDA-V13100 | STDA-V13110 | STDA-V13120 | STDA-V1660 | STDA-V1670 | STDA-V1680 | STDA-V1690 | STDA-V16100 | STDA-V16110 | STDA-V16120 | STDA-V16130 | STDA-V16140 | STDA-V2070 | STDA-V2080 | STDA-V2090 | STDA-V20100 | STDA-V20110 | STDA-V20120 | STDA-V20130 | STDA-V20140 | STDA-V2570 | STDA-V2580 | STDA-V2590 | STDA-V25100 | STDA-V25110 | STDA-V25120 | STDA-V25130 | STDA-V25140 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 詢價 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 |
| 型式 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 | 精密級肩型導柱 |
| 材質 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 | SKD11 |
| 硬度 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 | HRC60~62+超冷 |
| 導柱外徑ØD(mm) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| R(mm) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| L1(mm) | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 23 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| L(mm) | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 |
產品規格
型號
STDA-V1350
STDA-V1360
STDA-V1370
STDA-V1380
STDA-V1390
STDA-V13100
STDA-V13110
STDA-V13120
STDA-V1660
STDA-V1670
STDA-V1680
STDA-V1690
STDA-V16100
STDA-V16110
STDA-V16120
STDA-V16130
STDA-V16140
STDA-V2070
STDA-V2080
STDA-V2090
STDA-V20100
STDA-V20110
STDA-V20120
STDA-V20130
STDA-V20140
STDA-V2570
STDA-V2580
STDA-V2590
STDA-V25100
STDA-V25110
STDA-V25120
STDA-V25130
STDA-V25140
