脫料板用精密內導柱.導套.蓋板
STAA
★精密級脫料板導柱
★精密級直型導柱
★材質:SUJ2
★硬度:HRC60~62+深冷
★精密級直型導柱
★材質:SUJ2
★硬度:HRC60~62+深冷

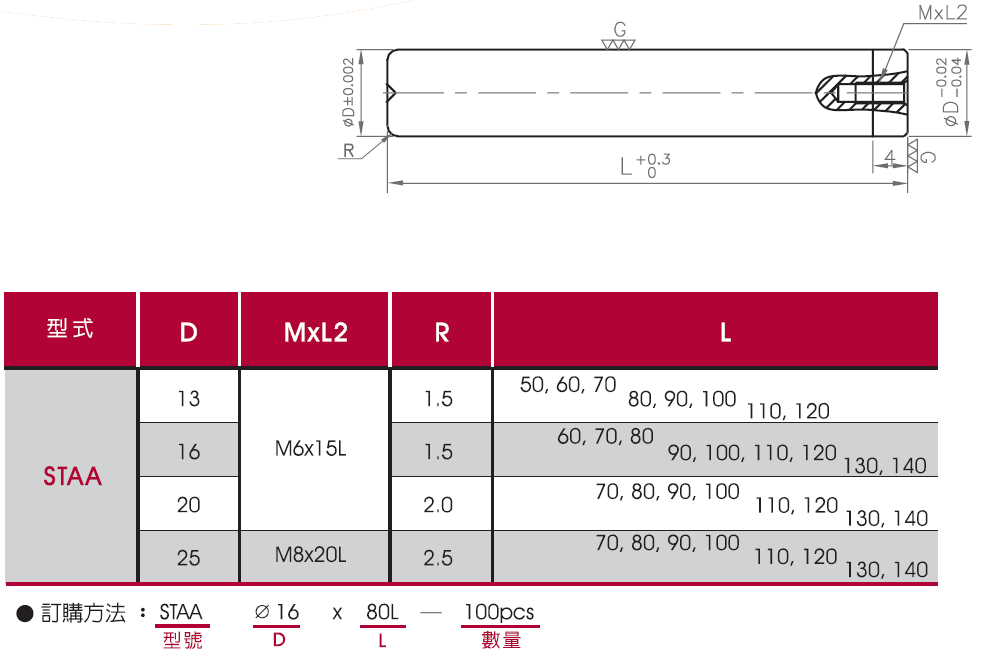

- 產品規格
- 技術資料
- 圖面下載
共計33種型號
| 型號 | STAA1350 | STAA1360 | STAA1370 | STAA1380 | STAA1390 | STAA13100 | STAA13110 | STAA13120 | STAA1660 | STAA1670 | STAA1680 | STAA1690 | STAA16100 | STAA16110 | STAA16120 | STAA16130 | STAA16140 | STAA2070 | STAA2080 | STAA2090 | STAA20100 | STAA20110 | STAA20120 | STAA20130 | STAA20140 | STAA2570 | STAA2580 | STAA2590 | STAA25100 | STAA25110 | STAA25120 | STAA25130 | STAA25140 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 詢價 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 |
| 型式 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 | 精密級直型導柱 |
| 材質 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
| 硬度 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 |
| 導柱外徑ØD(mm) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| M×L2(mm) | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M6×15L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L |
| R(mm) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| L(mm) | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 |
產品規格
型號
STAA1350
STAA1360
STAA1370
STAA1380
STAA1390
STAA13100
STAA13110
STAA13120
STAA1660
STAA1670
STAA1680
STAA1690
STAA16100
STAA16110
STAA16120
STAA16130
STAA16140
STAA2070
STAA2080
STAA2090
STAA20100
STAA20110
STAA20120
STAA20130
STAA20140
STAA2570
STAA2580
STAA2590
STAA25100
STAA25110
STAA25120
STAA25130
STAA25140
