脫料板用精密內導柱.導套.蓋板
STAA系
★精密級脫料板導柱
★精密級直型導柱(指定牙)
★材質:SUJ2
★硬度:HRC60~62+深冷
★精密級直型導柱(指定牙)
★材質:SUJ2
★硬度:HRC60~62+深冷

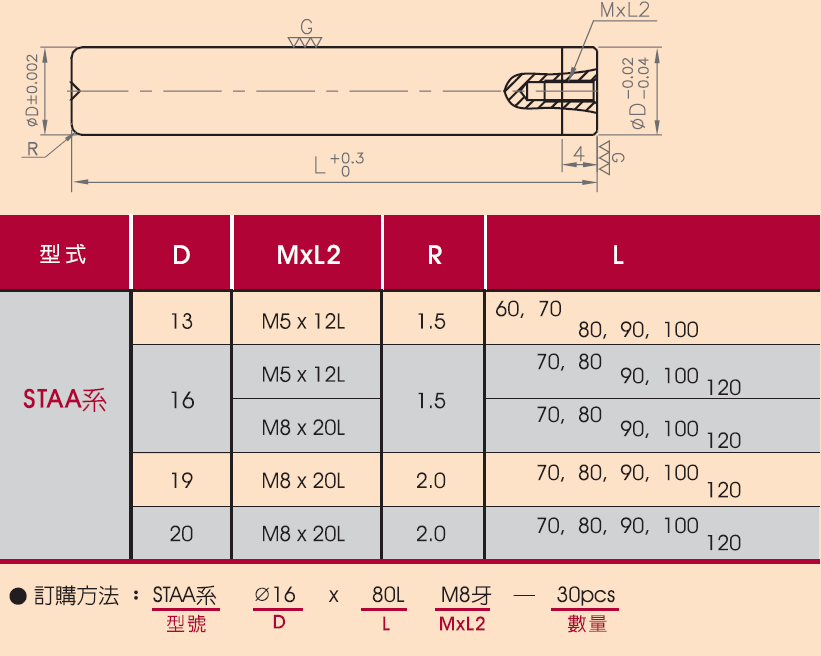

- 產品規格
- 技術資料
- 圖面下載
共計25種型號
| 型號 | STAA13605 | STAA13705 | STAA13805 | STAA13905 | STAA131005 | STAA16705 | STAA16805 | STAA16905 | STAA161005 | STAA161205 | STAA16708 | STAA16808 | STAA16908 | STAA161008 | STAA161208 | STAA19708 | STAA19808 | STAA19908 | STAA191008 | STAA191208 | STAA20708 | STAA20808 | STAA20908 | STAA201008 | STAA201208 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 詢價 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 |
| 型式 | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) | 精密級直型導柱(指定牙) |
| 材質 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 | SUJ2 |
| 硬度 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 | HRC60~62+深冷 |
| 導柱外徑ØD(mm) | 13 | 13 | 13 | 13 | 13 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 19 | 19 | 19 | 19 | 19 | 20 | 20 | 20 | 20 | 20 |
| M×L2(mm) | M5×12L | M5×12L | M5×12L | M5×12L | M5×12L | M5×12L | M5×12L | M5×12L | M5×12L | M5×12L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L | M8×20L |
| R(mm) | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| L(mm) | 60 | 70 | 80 | 90 | 100 | 70 | 80 | 90 | 100 | 120 | 70 | 80 | 90 | 100 | 120 | 70 | 80 | 90 | 100 | 120 | 70 | 80 | 90 | 100 | 120 |
產品規格
型號
STAA13605
STAA13705
STAA13805
STAA13905
STAA131005
STAA16705
STAA16805
STAA16905
STAA161005
STAA161205
STAA16708
STAA16808
STAA16908
STAA161008
STAA161208
STAA19708
STAA19808
STAA19908
STAA191008
STAA191208
STAA20708
STAA20808
STAA20908
STAA201008
STAA201208
