精密沖床模座及模具零件
BPPC

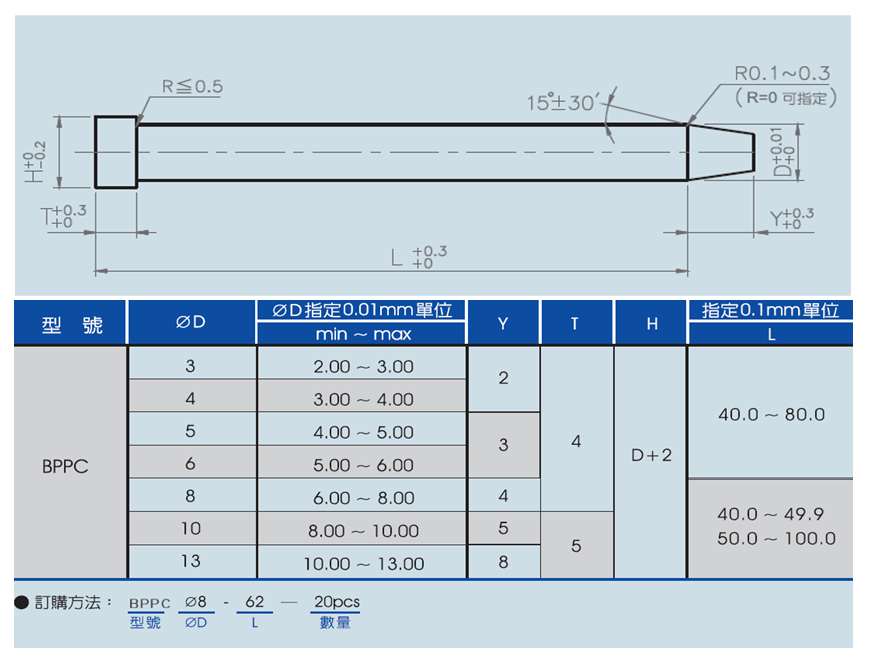

直柱型B型引導沖
材質:SKH9
硬度:HRC62
ØD(mm)(指定0.01mm單位)
L(mm)(指定0.1mm單位)
材質:SKH9
硬度:HRC62
ØD(mm)(指定0.01mm單位)
L(mm)(指定0.1mm單位)
- 產品規格
- 技術資料
- 圖面下載
共計41種型號
| 型號 | BPPC340 | BPPC350 | BPPC360 | BPPC370 | BPPC380 | BPPC440 | BPPC450 | BPPC460 | BPPC470 | BPPC480 | BPPC540 | BPPC550 | BPPC560 | BPPC570 | BPPC580 | BPPC640 | BPPC650 | BPPC660 | BPPC670 | BPPC680 | BPPC840 | BPPC850 | BPPC860 | BPPC870 | BPPC880 | BPPC890 | BPPC8100 | BPPC1040 | BPPC1050 | BPPC1060 | BPPC1070 | BPPC1080 | BPPC1090 | BPPC10100 | BPPC1340 | BPPC1350 | BPPC1360 | BPPC1370 | BPPC1380 | BPPC1390 | BPPC13100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 詢價 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 | 加入詢價車 |
| 型式 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 | 直柱型B型引導沖 |
| 材質 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 | SKH9 |
| 硬度 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 | HRC62 |
| ØD(mm) | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
| Y(mm) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| T(mm) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| ØH(mm) | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 | D+2 |
| L(mm) | 40 | 50 | 60 | 70 | 80 | 40 | 50 | 60 | 70 | 80 | 40 | 50 | 60 | 70 | 80 | 40 | 50 | 60 | 70 | 80 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
