中型滾珠螺桿
中型精密滾珠螺桿-法蘭方型-BSM2510-S
★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換
- 產品規格
- 技術資料
- 圖面下載
共計1種型號
| 型號 | BSM2510B1-GC□□-S |
|---|---|
| 詢價 | 加入詢價車 |

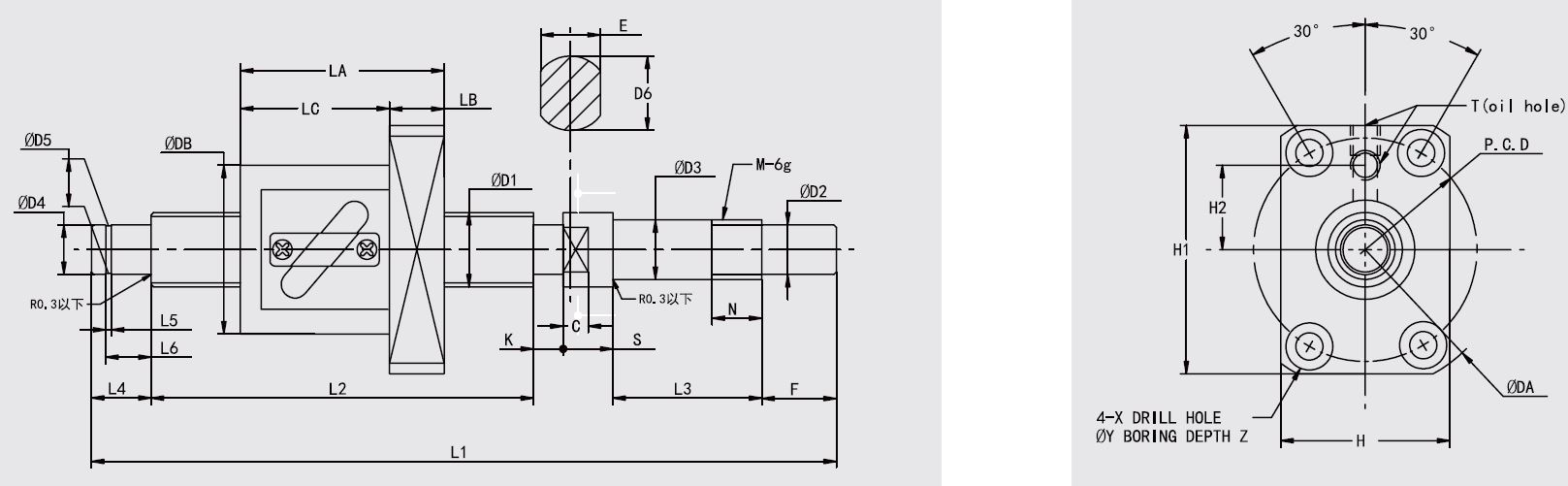

| 研磨級_精度C5_螺桿規格_有效行程 | 300 |
| 研磨級_精度C5_螺桿規格 L1 | 551 |
| 研磨級_精度C5_螺桿規格 L2 | 412 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 8 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 500 |
| 研磨級_精度C5_螺桿規格 L1 | 751 |
| 研磨級_精度C5_螺桿規格 L2 | 612 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 8 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 600 |
| 研磨級_精度C5_螺桿規格 L1 | 851 |
| 研磨級_精度C5_螺桿規格 L2 | 712 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 8 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 800 |
| 研磨級_精度C5_螺桿規格 L1 | 1051 |
| 研磨級_精度C5_螺桿規格 L2 | 912 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 8 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_螺帽規格 LA | 65 |
| 研磨級_螺帽規格 LB | 15 |
| 研磨級_螺帽規格 LC | 50 |
| 研磨級_螺帽規格 DA | 86 |
| 研磨級_螺帽規格 DB | 52 |
| 研磨級_螺帽規格 H | 52 |
| 研磨級_螺帽規格 H1 | 78 |
| 研磨級_螺帽規格 H2 | 30 |
| 研磨級_螺帽規格 PCD | 68 |
| 研磨級_螺帽規格 X | 9 |
| 研磨級_螺帽規格 Y | 14 |
| 研磨級_螺帽規格 Z | 8.6 |
| 研磨級_螺帽規格 T | M6x1.0 |

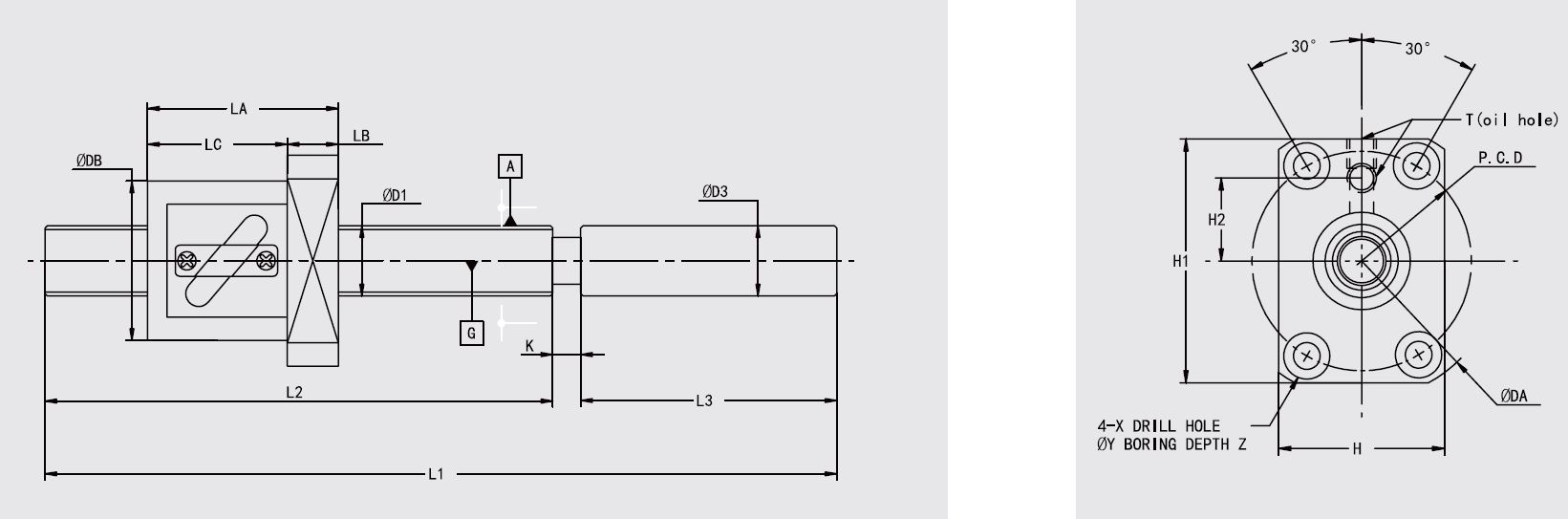

| 研磨級-軸端未加工_精度C5_螺桿規格_有效行程 | 410 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L1 | 600 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L2 | 492 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L3 | 100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D1 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D3 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格_有效行程 | 710 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L1 | 900 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L2 | 792 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L3 | 100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D1 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D3 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格_有效行程 | 910 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L1 | 1100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L2 | 992 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L3 | 100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D1 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D3 | 25 |
| 研磨級-軸端未加工_螺帽規格 LA | 65 |
| 研磨級-軸端未加工_螺帽規格 LB | 15 |
| 研磨級-軸端未加工_螺帽規格 LC | 50 |
| 研磨級-軸端未加工_螺帽規格 DA | 86 |
| 研磨級-軸端未加工_螺帽規格 DB | 52 |
| 研磨級-軸端未加工_螺帽規格 H | 52 |
| 研磨級-軸端未加工_螺帽規格 H1 | 78 |
| 研磨級-軸端未加工_螺帽規格 H2 | 30 |
| 研磨級-軸端未加工_螺帽規格 PCD | 68 |
| 研磨級-軸端未加工_螺帽規格 X | 9 |
| 研磨級-軸端未加工_螺帽規格 Y | 14 |
| 研磨級-軸端未加工_螺帽規格 Z | 8.6 |
| 研磨級-軸端未加工_螺帽規格 T | M6x1.0 |
產品概述
更新日期：2023.10.23
基本規格
|
規格/種類 |
研磨級規格 |
研磨級-軸端未加工規格 |
||
|
軸徑(mm) |
25 | 25 | ||
|
珠徑(mm) |
3.969 | 3.969 | ||
|
導程(mm) |
10 | 10 | ||
|
B.C.D(mm) |
26 | 26 | ||
|
螺紋旋向 |
右 | 右 | ||
|
循環圈數 |
2.5圈*1列 | 2.5圈*1列 | ||
|
精度 |
C5X | C5V | C5X | C5V |
|
軸向間隙 |
0 | -0.002 | 0 | -0.002 |
|
動態負荷Ca(N) |
7800 | 12300 | ||
|
靜態負荷Coa(N) |
13500 | 26500 | ||
研磨級
研磨級-軸端未加工
型號說明
搭配支撐座
搭配聯軸器
螺桿軸徑與導程的組合
滾珠螺桿國際規範介紹
型號
BSM2510-S
