中型滾珠螺桿
中型精密滾珠螺桿-法蘭方型-BSM2505-S
★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換
- 產品規格
- 技術資料
- 圖面下載
共計1種型號
| 型號 | BSM2505B1-GC□□-S |
|---|---|
| 詢價 | 加入詢價車 |
| 研磨級_精度C5_螺桿規格_有效行程 | 200 |
| 研磨級_精度C5_螺桿規格 L1 | 451 |
| 研磨級_精度C5_螺桿規格 L2 | 315 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 300 |
| 研磨級_精度C5_螺桿規格 L1 | 551 |
| 研磨級_精度C5_螺桿規格 L2 | 415 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 400 |
| 研磨級_精度C5_螺桿規格 L1 | 651 |
| 研磨級_精度C5_螺桿規格 L2 | 515 |
| 研磨級_精度C5_螺桿規格 L3 | 53 |
| 研磨級_精度C5_螺桿規格 L4 | 31 |
| 研磨級_精度C5_螺桿規格 L5 | 1.35 |
| 研磨級_精度C5_螺桿規格 L6 | 15.35 |
| 研磨級_精度C5_螺桿規格 F | 27 |
| 研磨級_精度C5_螺桿規格 D1 | 25 |
| 研磨級_精度C5_螺桿規格 D2 | 15 |
| 研磨級_精度C5_螺桿規格 D3 | 20 |
| 研磨級_精度C5_螺桿規格 D4 | 20 |
| 研磨級_精度C5_螺桿規格 D5 | 19 |
| 研磨級_精度C5_螺桿規格 D6 | 25 |
| 研磨級_精度C5_螺桿規格 E | 22 |
| 研磨級_精度C5_螺桿規格 S | 20 |
| 研磨級_精度C5_螺桿規格 C | 10 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 16 |
| 研磨級_精度C5_螺桿規格 M | M20x1.0 |
| 研磨級_螺帽規格 LA | 48 |
| 研磨級_螺帽規格 LB | 12 |
| 研磨級_螺帽規格 LC | 36 |
| 研磨級_螺帽規格 DA | 74 |
| 研磨級_螺帽規格 DB | 47 |
| 研磨級_螺帽規格 H | 57 |
| 研磨級_螺帽規格 H1 | 57 |
| 研磨級_螺帽規格 PCD | 60 |
| 研磨級_螺帽規格 X | 6.6 |
| 研磨級_螺帽規格 Y | 11 |
| 研磨級_螺帽規格 Z | 6.5 |
| 研磨級_螺帽規格 T | M6x1.0 |
| 研磨級-軸端未加工_精度C5_螺桿規格_有效行程 | 430 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L1 | 600 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L2 | 495 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L3 | 100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D1 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D3 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格_有效行程 | 730 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L1 | 900 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L2 | 795 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L3 | 100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D1 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D3 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格_有效行程 | 930 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L1 | 1100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L2 | 995 |
| 研磨級-軸端未加工_精度C5_螺桿規格 L3 | 100 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D1 | 25 |
| 研磨級-軸端未加工_精度C5_螺桿規格 D3 | 25 |
| 研磨級-軸端未加工_螺帽規格 LA | 48 |
| 研磨級-軸端未加工_螺帽規格 LB | 12 |
| 研磨級-軸端未加工_螺帽規格 LC | 36 |
| 研磨級-軸端未加工_螺帽規格 DA | 74 |
| 研磨級-軸端未加工_螺帽規格 DB | 47 |
| 研磨級-軸端未加工_螺帽規格 H | 57 |
| 研磨級-軸端未加工_螺帽規格 H1 | 57 |
| 研磨級-軸端未加工_螺帽規格 PCD | 60 |
| 研磨級-軸端未加工_螺帽規格 X | 6.6 |
| 研磨級-軸端未加工_螺帽規格 Y | 11 |
| 研磨級-軸端未加工_螺帽規格 Z | 6.5 |
| 研磨級-軸端未加工_螺帽規格 T | M6x1.0 |
產品概述
更新日期：2023.10.23
基本規格
|
規格/種類 |
研磨級規格 |
研磨級-軸端未加工規格 |
||
|
軸徑(mm) |
25 | 25 | ||
|
珠徑(mm) |
3.175 | 3.175 | ||
|
導程(mm) |
5 | 5 | ||
|
B.C.D(mm) |
25.5 | 25.5 | ||
|
螺紋旋向 |
右 | 右 | ||
|
循環圈數 |
2.5圈*1列 | 2.5圈*1列 | ||
|
精度 |
C5X | C5V | C5X | C5V |
|
軸向間隙 |
0 | -0.002 | 0 | -0.002 |
|
動態負荷Ca(N) |
5700 | 9100 | ||
|
靜態負荷Coa(N) |
10900 | 21800 | ||

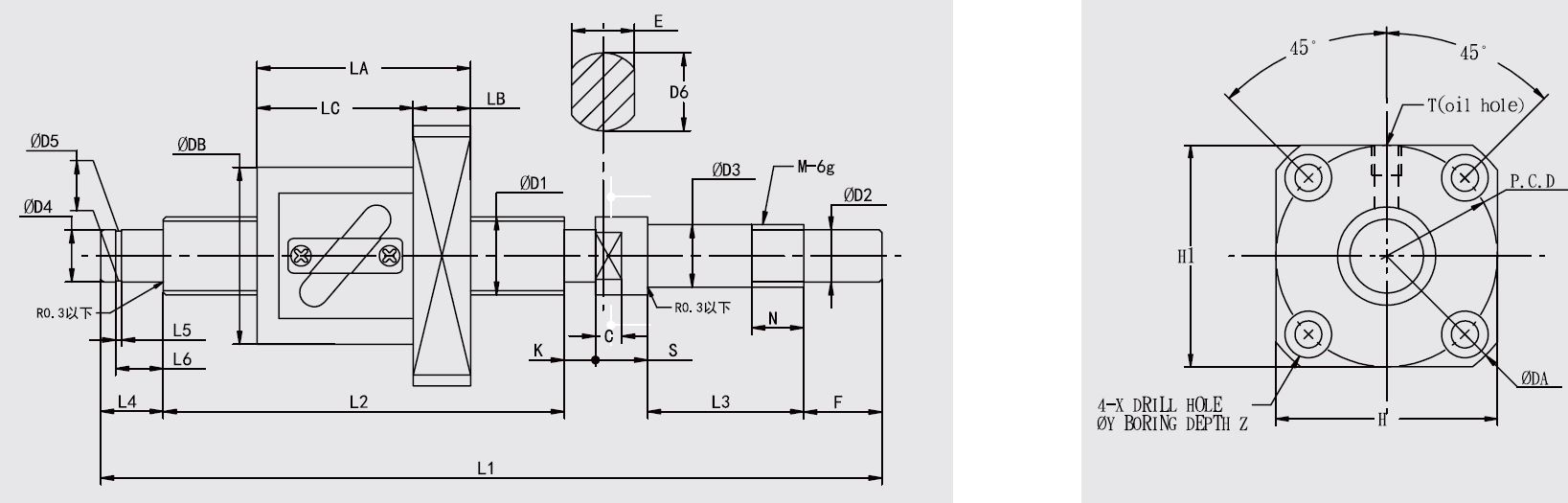

研磨級

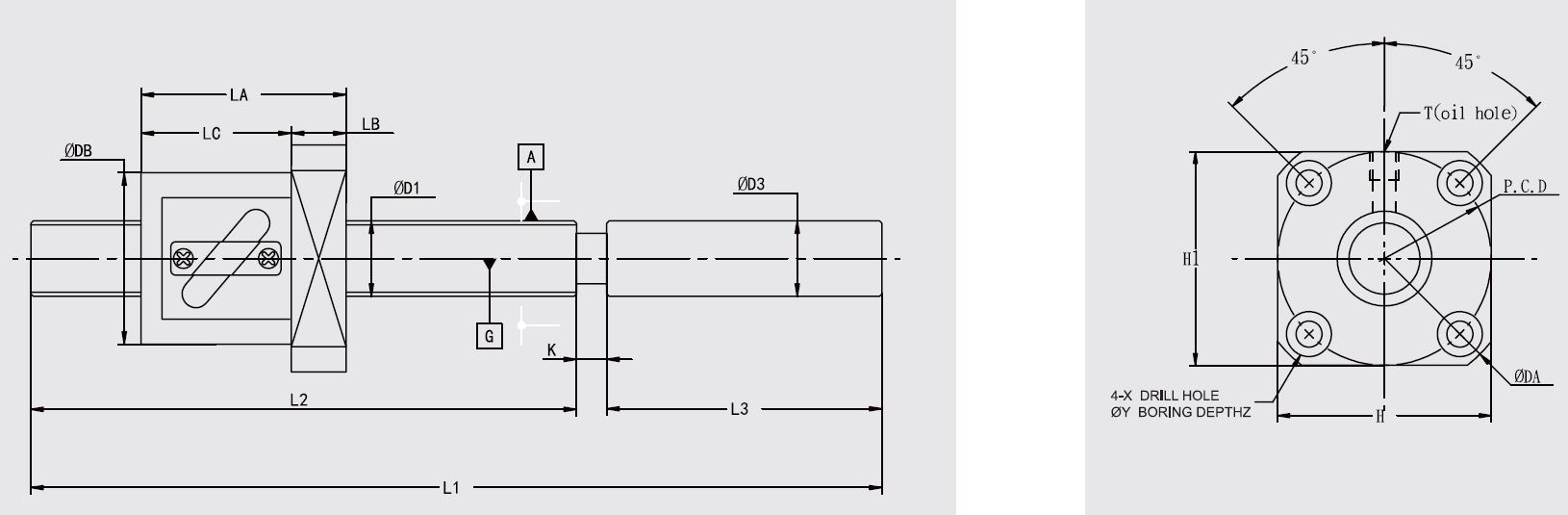

研磨級-軸端未加工
型號說明
搭配支撐座
搭配聯軸器
螺桿軸徑與導程的組合
滾珠螺桿國際規範介紹
型號
BSM2505-S
