中型精密滾珠螺桿-法蘭方型-BSM2010-S

★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換

產品規格
技術資料

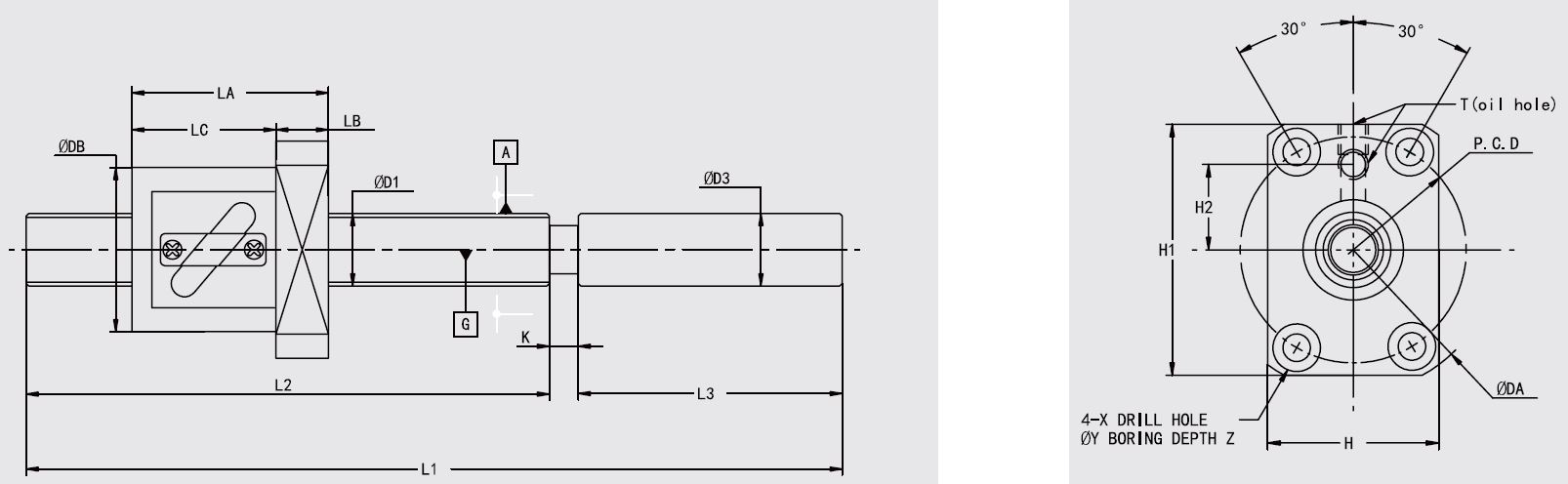

圖面下載

共計1種型號

型號	BSM2010B1-GC□□-S
詢價	加入詢價車
研磨級_精度C5_螺桿規格_有效行程	300
研磨級_精度C5_螺桿規格 L1	499
研磨級_精度C5_螺桿規格 L2	391
研磨級_精度C5_螺桿規格 L3	40
研磨級_精度C5_螺桿規格 L4	25
研磨級_精度C5_螺桿規格 L5	1.15
研磨級_精度C5_螺桿規格 L6	10.15
研磨級_精度C5_螺桿規格 F	20
研磨級_精度C5_螺桿規格 D1	20
研磨級_精度C5_螺桿規格 D2	12
研磨級_精度C5_螺桿規格 D3	15
研磨級_精度C5_螺桿規格 D4	15
研磨級_精度C5_螺桿規格 D5	14.3
研磨級_精度C5_螺桿規格 D6	20
研磨級_精度C5_螺桿規格 E	17
研磨級_精度C5_螺桿規格 S	15
研磨級_精度C5_螺桿規格 C	5
研磨級_精度C5_螺桿規格 K	8
研磨級_精度C5_螺桿規格 N	15
研磨級_精度C5_螺桿規格 M	M15x1.0
研磨級_精度C5_螺桿規格_有效行程	400
研磨級_精度C5_螺桿規格 L1	599
研磨級_精度C5_螺桿規格 L2	491
研磨級_精度C5_螺桿規格 L3	40
研磨級_精度C5_螺桿規格 L4	25
研磨級_精度C5_螺桿規格 L5	1.15
研磨級_精度C5_螺桿規格 L6	10.15
研磨級_精度C5_螺桿規格 F	20
研磨級_精度C5_螺桿規格 D1	20
研磨級_精度C5_螺桿規格 D2	12
研磨級_精度C5_螺桿規格 D3	15
研磨級_精度C5_螺桿規格 D4	15
研磨級_精度C5_螺桿規格 D5	14.3
研磨級_精度C5_螺桿規格 D6	20
研磨級_精度C5_螺桿規格 E	17
研磨級_精度C5_螺桿規格 S	15
研磨級_精度C5_螺桿規格 C	5
研磨級_精度C5_螺桿規格 K	8
研磨級_精度C5_螺桿規格 N	15
研磨級_精度C5_螺桿規格 M	M15x1.0
研磨級_精度C5_螺桿規格_有效行程	500
研磨級_精度C5_螺桿規格 L1	699
研磨級_精度C5_螺桿規格 L2	591
研磨級_精度C5_螺桿規格 L3	40
研磨級_精度C5_螺桿規格 L4	25
研磨級_精度C5_螺桿規格 L5	1.15
研磨級_精度C5_螺桿規格 L6	10.15
研磨級_精度C5_螺桿規格 F	20
研磨級_精度C5_螺桿規格 D1	20
研磨級_精度C5_螺桿規格 D2	12
研磨級_精度C5_螺桿規格 D3	15
研磨級_精度C5_螺桿規格 D4	15
研磨級_精度C5_螺桿規格 D5	14.3
研磨級_精度C5_螺桿規格 D6	20
研磨級_精度C5_螺桿規格 E	17
研磨級_精度C5_螺桿規格 S	15
研磨級_精度C5_螺桿規格 C	5
研磨級_精度C5_螺桿規格 K	8
研磨級_精度C5_螺桿規格 N	15
研磨級_精度C5_螺桿規格 M	M15x1.0
研磨級_精度C5_螺桿規格_有效行程	600
研磨級_精度C5_螺桿規格 L1	799
研磨級_精度C5_螺桿規格 L2	691
研磨級_精度C5_螺桿規格 L3	40
研磨級_精度C5_螺桿規格 L4	25
研磨級_精度C5_螺桿規格 L5	1.15
研磨級_精度C5_螺桿規格 L6	10.15
研磨級_精度C5_螺桿規格 F	20
研磨級_精度C5_螺桿規格 D1	20
研磨級_精度C5_螺桿規格 D2	12
研磨級_精度C5_螺桿規格 D3	15
研磨級_精度C5_螺桿規格 D4	15
研磨級_精度C5_螺桿規格 D5	14.3
研磨級_精度C5_螺桿規格 D6	20
研磨級_精度C5_螺桿規格 E	17
研磨級_精度C5_螺桿規格 S	15
研磨級_精度C5_螺桿規格 C	5
研磨級_精度C5_螺桿規格 K	8
研磨級_精度C5_螺桿規格 N	15
研磨級_精度C5_螺桿規格 M	M15x1.0
研磨級_精度C5_螺桿規格_有效行程	700
研磨級_精度C5_螺桿規格 L1	899
研磨級_精度C5_螺桿規格 L2	791
研磨級_精度C5_螺桿規格 L3	40
研磨級_精度C5_螺桿規格 L4	25
研磨級_精度C5_螺桿規格 L5	1.15
研磨級_精度C5_螺桿規格 L6	10.15
研磨級_精度C5_螺桿規格 F	20
研磨級_精度C5_螺桿規格 D1	20
研磨級_精度C5_螺桿規格 D2	12
研磨級_精度C5_螺桿規格 D3	15
研磨級_精度C5_螺桿規格 D4	15
研磨級_精度C5_螺桿規格 D5	14.3
研磨級_精度C5_螺桿規格 D6	20
研磨級_精度C5_螺桿規格 E	17
研磨級_精度C5_螺桿規格 S	15
研磨級_精度C5_螺桿規格 C	5
研磨級_精度C5_螺桿規格 K	8
研磨級_精度C5_螺桿規格 N	15
研磨級_精度C5_螺桿規格 M	M15x1.0
研磨級_精度C5_螺桿規格_有效行程	800
研磨級_精度C5_螺桿規格 L1	999
研磨級_精度C5_螺桿規格 L2	891
研磨級_精度C5_螺桿規格 L3	40
研磨級_精度C5_螺桿規格 L4	25
研磨級_精度C5_螺桿規格 L5	1.15
研磨級_精度C5_螺桿規格 L6	10.15
研磨級_精度C5_螺桿規格 F	20
研磨級_精度C5_螺桿規格 D1	20
研磨級_精度C5_螺桿規格 D2	12
研磨級_精度C5_螺桿規格 D3	15
研磨級_精度C5_螺桿規格 D4	15
研磨級_精度C5_螺桿規格 D5	14.3
研磨級_精度C5_螺桿規格 D6	20
研磨級_精度C5_螺桿規格 E	17
研磨級_精度C5_螺桿規格 S	15
研磨級_精度C5_螺桿規格 C	5
研磨級_精度C5_螺桿規格 K	8
研磨級_精度C5_螺桿規格 N	15
研磨級_精度C5_螺桿規格 M	M15x1.0
研磨級_螺帽規格 LA	54
研磨級_螺帽規格 LB	13
研磨級_螺帽規格 LC	41
研磨級_螺帽規格 DA	74
研磨級_螺帽規格 DB	46
研磨級_螺帽規格 H	46
研磨級_螺帽規格 H1	66
研磨級_螺帽規格 H2	24
研磨級_螺帽規格 PCD	59
研磨級_螺帽規格 X	6.6
研磨級_螺帽規格 Y	11
研磨級_螺帽規格 Z	6.5
研磨級_螺帽規格 T	M6x1.0
研磨級-軸端未加工_精度C5_螺桿規格_有效行程	450
研磨級-軸端未加工_精度C5_螺桿規格 L1	600
研磨級-軸端未加工_精度C5_螺桿規格 L2	517
研磨級-軸端未加工_精度C5_螺桿規格 L3	75
研磨級-軸端未加工_精度C5_螺桿規格 D1	20
研磨級-軸端未加工_精度C5_螺桿規格 D3	20
研磨級-軸端未加工_精度C5_螺桿規格_有效行程	750
研磨級-軸端未加工_精度C5_螺桿規格 L1	900
研磨級-軸端未加工_精度C5_螺桿規格 L2	817
研磨級-軸端未加工_精度C5_螺桿規格 L3	75
研磨級-軸端未加工_精度C5_螺桿規格 D1	20
研磨級-軸端未加工_精度C5_螺桿規格 D3	20
研磨級-軸端未加工_精度C5_螺桿規格_有效行程	950
研磨級-軸端未加工_精度C5_螺桿規格 L1	1100
研磨級-軸端未加工_精度C5_螺桿規格 L2	1017
研磨級-軸端未加工_精度C5_螺桿規格 L3	75
研磨級-軸端未加工_精度C5_螺桿規格 D1	20
研磨級-軸端未加工_精度C5_螺桿規格 D3	20
研磨級-軸端未加工_螺帽規格 LA	54
研磨級-軸端未加工_螺帽規格 LB	13
研磨級-軸端未加工_螺帽規格 LC	41
研磨級-軸端未加工_螺帽規格 DA	74
研磨級-軸端未加工_螺帽規格 DB	46
研磨級-軸端未加工_螺帽規格 H	46
研磨級-軸端未加工_螺帽規格 H1	66
研磨級-軸端未加工_螺帽規格 H2	24
研磨級-軸端未加工_螺帽規格 PCD	59
研磨級-軸端未加工_螺帽規格 X	6.6
研磨級-軸端未加工_螺帽規格 Y	11
研磨級-軸端未加工_螺帽規格 Z	6.5
研磨級-軸端未加工_螺帽規格 T	M6x1.0

更新日期：2023.10.23

基本規格

規格/種類	研磨級規格		研磨級-軸端未加工規格
軸徑(mm)	20		20
珠徑(mm)	3.969		3.969
導程(mm)	10		10
B.C.D(mm)	21		21
螺紋旋向	右		右
循環圈數	2.5圈*1列		2.5圈*1列
精度	C5X	C5V	C5X	C5V
軸向間隙	0	-0.002	0	-0.002
動態負荷Ca(N)	7000		10900
靜態負荷Coa(N)	10850		21700

研磨級

研磨級-軸端未加工

型號說明

搭配支撐座

搭配聯軸器

螺桿軸徑與導程的組合

滾珠螺桿國際規範介紹

型號

BSM2010-S
