中型精密滾珠螺桿-法蘭方型-BSM1616-S
★規格標準化、價格實惠、供貨迅速
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換
★高精度、多種導程可選擇
★螺帽安裝尺寸，可與大廠規格對應互換
- 產品規格
- 技術資料
- 圖面下載
共計1種型號
| 型號 | BSM1616A1-GC□□-S |
|---|---|
| 詢價 | 加入詢價車 |

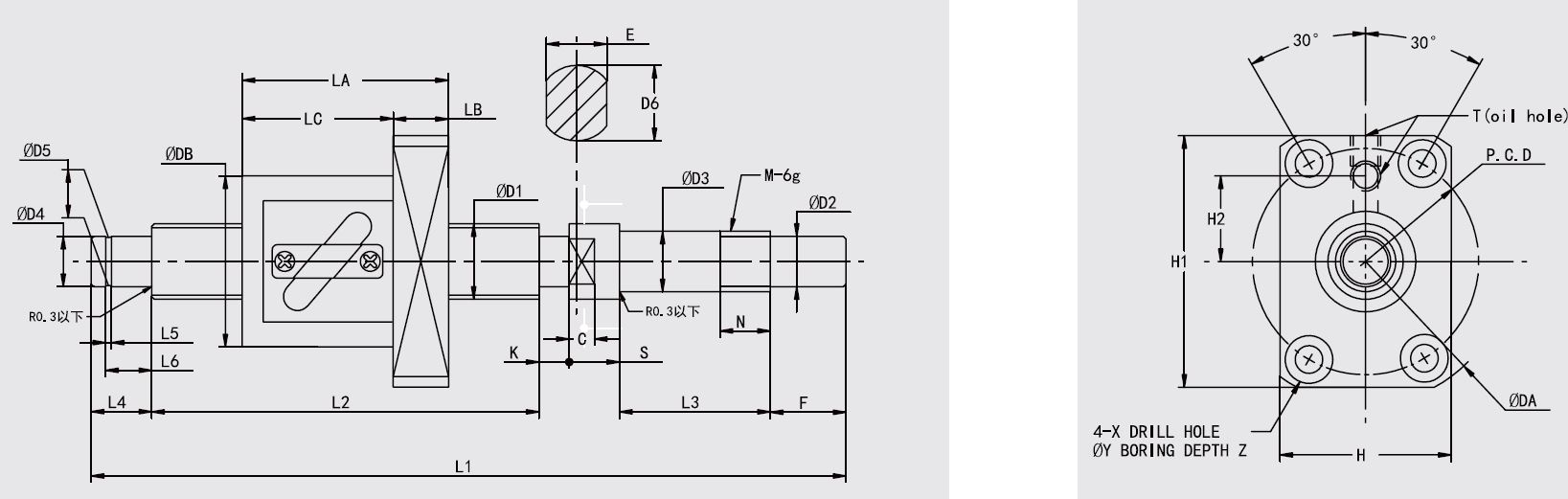

| 研磨級_精度C5_螺桿規格_有效行程 | 100 |
| 研磨級_精度C5_螺桿規格 L1 | 271 |
| 研磨級_精度C5_螺桿規格 L2 | 189 |
| 研磨級_精度C5_螺桿規格 L3 | 30 |
| 研磨級_精度C5_螺桿規格 L4 | 22 |
| 研磨級_精度C5_螺桿規格 L5 | 1.15 |
| 研磨級_精度C5_螺桿規格 L6 | 9.15 |
| 研磨級_精度C5_螺桿規格 F | 15 |
| 研磨級_精度C5_螺桿規格 D1 | 16 |
| 研磨級_精度C5_螺桿規格 D2 | 10 |
| 研磨級_精度C5_螺桿規格 D3 | 12 |
| 研磨級_精度C5_螺桿規格 D4 | 10 |
| 研磨級_精度C5_螺桿規格 D5 | 9.6 |
| 研磨級_精度C5_螺桿規格 D6 | 15 |
| 研磨級_精度C5_螺桿規格 E | 12 |
| 研磨級_精度C5_螺桿規格 S | 10 |
| 研磨級_精度C5_螺桿規格 C | 5 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 10 |
| 研磨級_精度C5_螺桿規格 M | M12x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 200 |
| 研磨級_精度C5_螺桿規格 L1 | 371 |
| 研磨級_精度C5_螺桿規格 L2 | 289 |
| 研磨級_精度C5_螺桿規格 L3 | 30 |
| 研磨級_精度C5_螺桿規格 L4 | 22 |
| 研磨級_精度C5_螺桿規格 L5 | 1.15 |
| 研磨級_精度C5_螺桿規格 L6 | 9.15 |
| 研磨級_精度C5_螺桿規格 F | 15 |
| 研磨級_精度C5_螺桿規格 D1 | 16 |
| 研磨級_精度C5_螺桿規格 D2 | 10 |
| 研磨級_精度C5_螺桿規格 D3 | 12 |
| 研磨級_精度C5_螺桿規格 D4 | 10 |
| 研磨級_精度C5_螺桿規格 D5 | 9.6 |
| 研磨級_精度C5_螺桿規格 D6 | 15 |
| 研磨級_精度C5_螺桿規格 E | 12 |
| 研磨級_精度C5_螺桿規格 S | 10 |
| 研磨級_精度C5_螺桿規格 C | 5 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 10 |
| 研磨級_精度C5_螺桿規格 M | M12x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 300 |
| 研磨級_精度C5_螺桿規格 L1 | 471 |
| 研磨級_精度C5_螺桿規格 L2 | 389 |
| 研磨級_精度C5_螺桿規格 L3 | 30 |
| 研磨級_精度C5_螺桿規格 L4 | 22 |
| 研磨級_精度C5_螺桿規格 L5 | 1.15 |
| 研磨級_精度C5_螺桿規格 L6 | 9.15 |
| 研磨級_精度C5_螺桿規格 F | 15 |
| 研磨級_精度C5_螺桿規格 D1 | 16 |
| 研磨級_精度C5_螺桿規格 D2 | 10 |
| 研磨級_精度C5_螺桿規格 D3 | 12 |
| 研磨級_精度C5_螺桿規格 D4 | 10 |
| 研磨級_精度C5_螺桿規格 D5 | 9.6 |
| 研磨級_精度C5_螺桿規格 D6 | 15 |
| 研磨級_精度C5_螺桿規格 E | 12 |
| 研磨級_精度C5_螺桿規格 S | 10 |
| 研磨級_精度C5_螺桿規格 C | 5 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 10 |
| 研磨級_精度C5_螺桿規格 M | M12x1.0 |
| 研磨級_精度C5_螺桿規格_有效行程 | 400 |
| 研磨級_精度C5_螺桿規格 L1 | 571 |
| 研磨級_精度C5_螺桿規格 L2 | 489 |
| 研磨級_精度C5_螺桿規格 L3 | 30 |
| 研磨級_精度C5_螺桿規格 L4 | 22 |
| 研磨級_精度C5_螺桿規格 L5 | 1.15 |
| 研磨級_精度C5_螺桿規格 L6 | 9.15 |
| 研磨級_精度C5_螺桿規格 F | 15 |
| 研磨級_精度C5_螺桿規格 D1 | 16 |
| 研磨級_精度C5_螺桿規格 D2 | 10 |
| 研磨級_精度C5_螺桿規格 D3 | 12 |
| 研磨級_精度C5_螺桿規格 D4 | 10 |
| 研磨級_精度C5_螺桿規格 D5 | 9.6 |
| 研磨級_精度C5_螺桿規格 D6 | 15 |
| 研磨級_精度C5_螺桿規格 E | 12 |
| 研磨級_精度C5_螺桿規格 S | 10 |
| 研磨級_精度C5_螺桿規格 C | 5 |
| 研磨級_精度C5_螺桿規格 K | 5 |
| 研磨級_精度C5_螺桿規格 N | 10 |
| 研磨級_精度C5_螺桿規格 M | M12x1.0 |
| 研磨級_螺帽規格 LA | 56 |
| 研磨級_螺帽規格 LB | 12 |
| 研磨級_螺帽規格 LC | 44 |
| 研磨級_螺帽規格 DA | 57 |
| 研磨級_螺帽規格 DB | 34 |
| 研磨級_螺帽規格 H | 34 |
| 研磨級_螺帽規格 H1 | 50 |
| 研磨級_螺帽規格 H2 | 17 |
| 研磨級_螺帽規格 PCD | 45 |
| 研磨級_螺帽規格 X | 5.5 |
| 研磨級_螺帽規格 Y | 9.5 |
| 研磨級_螺帽規格 Z | 5.4 |
| 研磨級_螺帽規格 T | M6x1.0 |
產品概述
更新日期：2023.10.23
基本規格
|
規格/種類 |
研磨級規格 |
|
|
軸徑(mm) |
16 | |
|
珠徑(mm) |
3.175 | |
|
導程(mm) |
16 | |
|
B.C.D(mm) |
16.5 | |
|
螺紋旋向 |
右 | |
|
循環圈數 |
1.5圈*1列 | |
|
精度 |
C5X | C5V |
|
軸向間隙 |
0 | -0.002 |
|
動態負荷Ca(N) |
3600 | |
|
靜態負荷Coa(N) |
5400 | |
研磨級
型號說明
搭配支撐座
搭配聯軸器
螺桿軸徑與導程的組合
滾珠螺桿國際規範介紹
型號
BSM1616-S
