精密模座用外導柱.導套.鋼珠套

精密模座用外導柱.導套.鋼珠套

GMB

★精密模座用外導套
★黏著式附鋼珠導套
★材質:SUJ2
★硬度:HRC60~62

產品規格
技術資料
圖面下載

共計31種型號

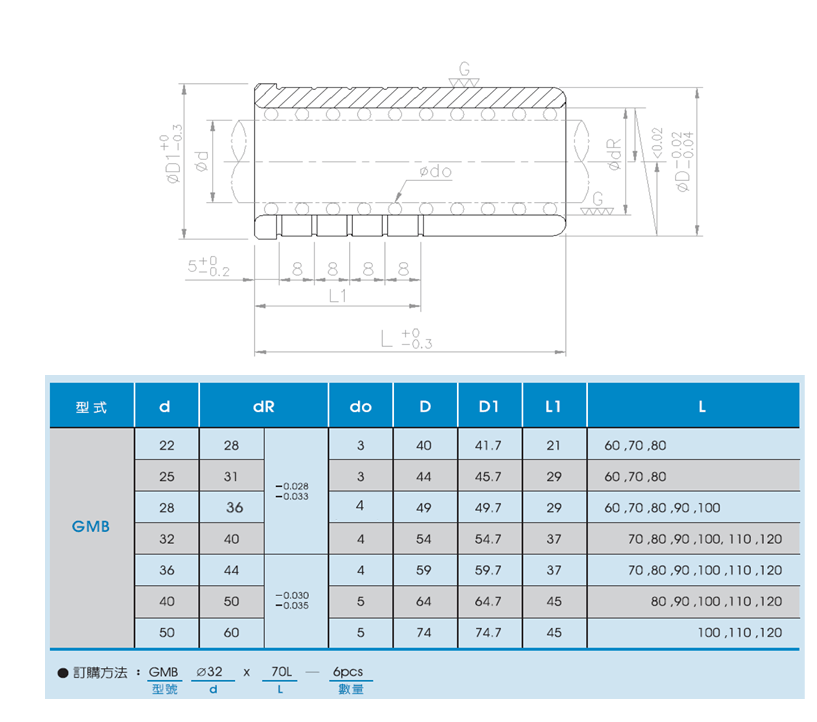

型號	GMB2260	GMB2270	GMB2280	GMB2560	GMB2570	GMB2580	GMB2860	GMB2870	GMB2880	GMB2890	GMB28100	GMB3270	GMB3280	GMB3290	GMB32100	GMB32110	GMB32120	GMB3670	GMB3680	GMB3690	GMB36100	GMB36110	GMB36120	GMB4080	GMB4090	GMB40100	GMB40110	GMB40120	GMB50100	GMB50110	GMB50120
詢價	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車
型式	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套	黏著式附鋼珠導套
材質	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
導柱外徑Ød(mm)	22	22	22	25	25	25	28	28	28	28	28	32	32	32	32	32	32	36	36	36	36	36	36	40	40	40	40	40	50	50	50
ØdR(mm)	28(-0.028,-0.033)	28(-0.028,-0.033)	28(-0.028,-0.033)	31(-0.028,-0.033)	31(-0.028,-0.033)	31(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	36(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	40(-0.028,-0.033)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	44(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	50(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)	60(-0.030,-0.035)
Ødo(mm)	3	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5
ØD(mm)	40	40	40	44	44	44	49	49	49	49	49	54	54	54	54	54	54	59	59	59	59	59	59	64	64	64	64	64	74	74	74
ØD1(mm)	41.7	41.7	41.7	45.7	45.7	45.7	49.7	49.7	49.7	49.7	49.7	54.7	54.7	54.7	54.7	54.7	54.7	59.7	59.7	59.7	59.7	59.7	59.7	64.7	64.7	64.7	64.7	64.7	74.7	74.7	74.7
L1(mm)	21	21	21	29	29	29	29	29	29	29	29	37	37	37	37	37	37	37	37	37	37	37	37	45	45	45	45	45	45	45	45
L(mm)	60	70	80	60	70	80	60	70	80	90	100	70	80	90	100	110	120	70	80	90	100	110	120	80	90	100	110	120	100	110	120
