精密模座用外導柱.導套.鋼珠套

精密模座用外導柱.導套.鋼珠套

GMA

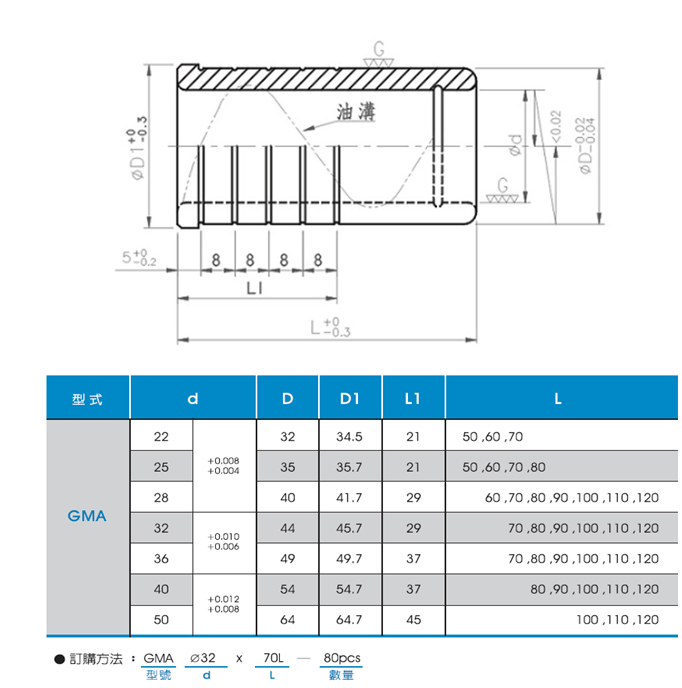

★精密模座用外導套
★黏著式標準型導套
★材質:SUJ2
★硬度:HRC60~62

產品規格
技術資料
圖面下載

共計34種型號

型號	GMA2250	GMA2260	GMA2270	GMA2550	GMA2560	GMA2570	GMA2580	GMA2860	GMA2870	GMA2880	GMA2890	GMA28100	GMA28110	GMA28120	GMA3270	GMA3280	GMA3290	GMA32100	GMA32110	GMA32120	GMA3670	GMA3680	GMA3690	GMA36100	GMA36110	GMA36120	GMA4080	GMA4090	GMA40100	GMA40110	GMA40120	GMA50100	GMA50110	GMA50120
詢價	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車	加入詢價車
型式	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套	黏著式標準型導套
材質	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2	SUJ2
硬度	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62	HRC60~62
導套內徑Ød(mm)	22(+0.008,+0.004)	22(+0.008,+0.004)	22(+0.008,+0.004)	25(+0.008,+0.004)	25(+0.008,+0.004)	25(+0.008,+0.004)	25(+0.008,+0.004)	28(+0.008,+0.004)	28(+0.008,+0.004)	28(+0.008,+0.004)	28(+0.008,+0.004)	28(+0.008,+0.004)	28(+0.008,+0.004)	28(+0.008,+0.004)	32(+0.010,+0.006)	32(+0.010,+0.006)	32(+0.010,+0.006)	32(+0.010,+0.006)	32(+0.010,+0.006)	32(+0.010,+0.006)	36(+0.010,+0.006)	36(+0.010,+0.006)	36(+0.010,+0.006)	36(+0.010,+0.006)	36(+0.010,+0.006)	36(+0.010,+0.006)	40(+0.012,+0.008)	40(+0.012,+0.008)	40(+0.012,+0.008)	40(+0.012,+0.008)	40(+0.012,+0.008)	50(+0.012,+0.008)	50(+0.012,+0.008)	50(+0.012,+0.008)
ØD(mm)	32	32	32	35	35	35	35	40	40	40	40	40	40	40	44	44	44	44	44	44	49	49	49	49	49	49	54	54	54	54	54	64	64	64
ØD1(mm)	34.5	34.5	34.5	35.7	35.7	35.7	35.7	41.7	41.7	41.7	41.7	41.7	41.7	41.7	45.7	45.7	45.7	45.7	45.7	45.7	49.7	49.7	49.7	49.7	49.7	49.7	54.7	54.7	54.7	54.7	54.7	64.7	64.7	64.7
L1(mm)	21	21	21	21	21	21	21	29	29	29	29	29	29	29	32	32	32	32	32	32	37	37	37	37	37	37	37	37	37	37	37	45	45	45
L(mm)	50	60	70	50	60	70	80	60	70	80	90	100	110	120	70	80	90	100	110	120	70	80	90	100	110	120	80	90	100	110	120	100	110	120
