    MY50-SS-28


    XY軸精密滑台
    雙軌-XY軸
    台面尺寸 : 50 (mm)
    行程 : ±6.5 (mm)
    傳動位置-側邊正手
    ★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
    ★ 使用進給螺絲傳動,適合使用於簡易精密的移動
    ★ 材質-不銹鋼(耐腐蝕,耐熱)

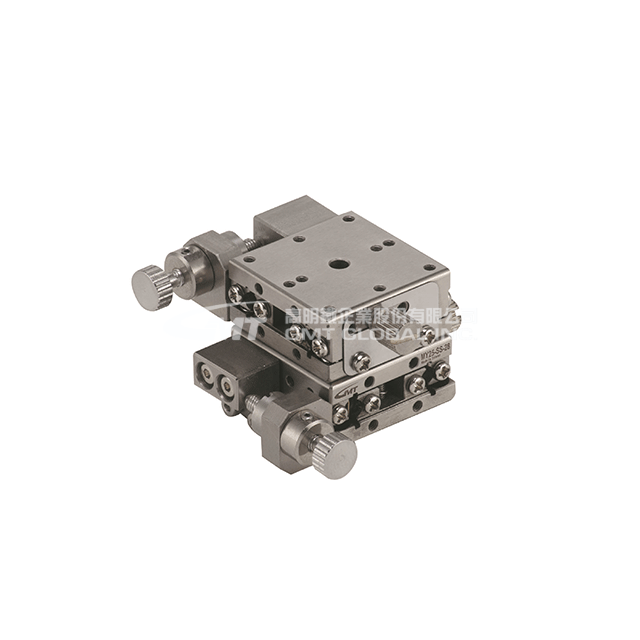

    此圖為MY25-SS-28

    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2022.4.25

    型號

    MY50-SS-28

    檯面尺寸 (mm)

    50 X 50

    傳動方向

    XY軸

    傳動位置

    側邊

    行程 (mm)

    ± 6.5

    進給螺絲旋轉一圈移動量 (mm)

    0.5

    移動精度真直度 (μm)

    3

    荷重 (Kgf)

    14.7

    本體重量 (Kg)

    0.56

    材質

    SUS 440C

    表面處理

    無電解鎳 (化學鎳)

    滑台進給位置



    滑台軌道特性說明



    滑台主要進給方式
