MX80-SC-28

X軸精密滑台
單軌-X軸
台面尺寸 : 80 (mm)
行程 : ±12.5 (mm)
傳動位置-中央正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用進給螺絲傳動,適合使用於簡易精密的移動
★ 材質-不銹鋼(耐腐蝕,耐熱)

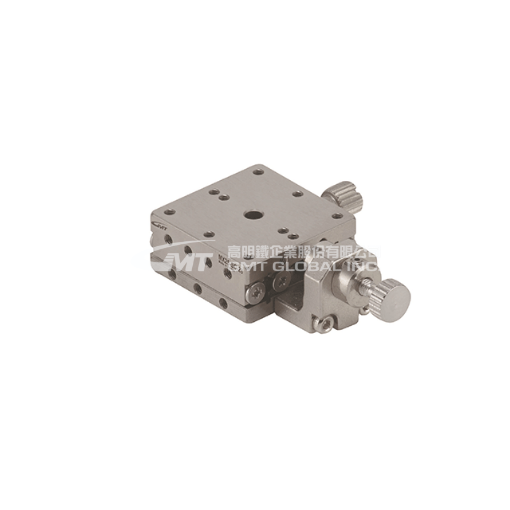

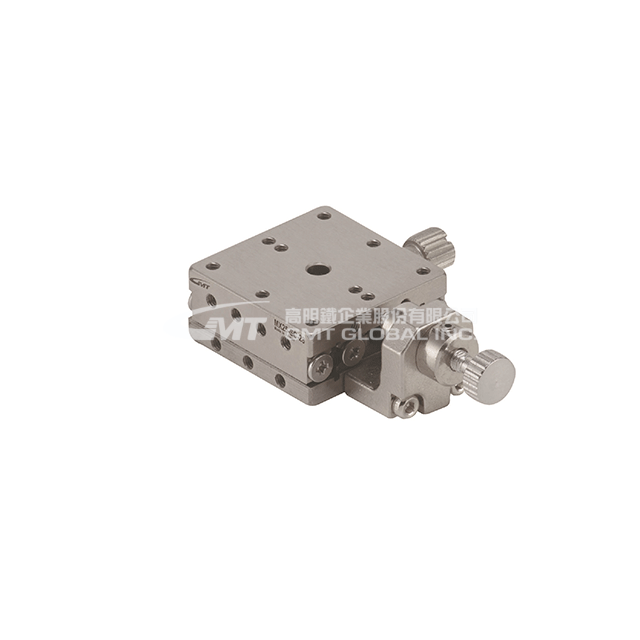

★此圖為MX25-SC-28

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

產品概述
2D/3D Downloads
聯絡我們

Update：2022.4.22

型號		MX80-SC-28
規格說明	檯面尺寸 (mm)	80 X 80
	傳動方向	X軸
	傳動位置	中央
	行程 (mm)	± 12.5
	進給螺絲旋轉一圈移動量 (mm)	0.5
	移動精度真直度 (μm)	3
	荷重 (Kgf)	27
	本體重量 (Kg)	0.9
	材質	SUS 440C
	表面處理	無電解鎳 (化學鎳)

滑台進給位置

滑台軌道特性說明

滑台主要進給方式

MX80-SC-28
