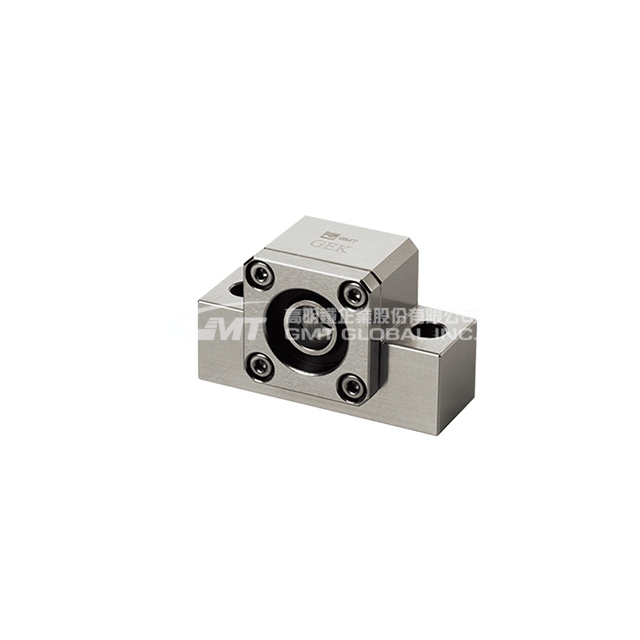

<span style="font-size: 12pt;">★ 螺桿支撐座 - 經濟型 - 凸型固定端。</span> <br /><span style="font-size: 12pt;">★ 採用深溝滾珠軸承。</span> <br /><span style="font-size: 12pt;">★ 等級提供高剛性(無軸向游隙)、通用性(有軸向游隙),可供選擇。</span>">
Update:2022.10.19
型號 | GEK20-ER | GEK20-EG | ||
規 格 說 明 | 材質 | S50C | ||
表面處理 | B:染黑 N:無電解鎳 | |||
等級 | ER:高剛性 | EG:通用性 | ||
尺寸標註代號 | Ød (mm) | 20 | ||
T (mm) | 42 | |||
T1 (mm) | 10 | |||
T2 (mm) | 50 | |||
T3 (mm) | 10 | |||
W (mm) | 95 | |||
W1 (mm) | 56 | |||
H (mm) | 58 | |||
H1 (mm) | 25 | |||
N ±0.02 (mm) | 47.5 | |||
C (+0, -0.04) (mm) | 30 | |||
P (mm) | 75 | |||
Ød1 (mm) | 11 | |||
M1 (mm) | M4 | |||
口S (mm) | 30 | |||
建 議 軸 端 加 工 尺 寸 | 搭配滾珠螺桿軸外徑 | ØD (mm) | 25 / 28 / 30 | |
軸端部外徑 | Ød (mm) | 20 (-0.005, -0.014) | ||
軸端加工尺寸 | ØA (mm) | 17 | ||
B (mm) | 62 | |||
C (mm) | 25 | |||
公稱螺紋 | M (mm) | M20 x P 1.0 | ||
L (mm) | 17 | |||
間隔環長度 | T4 (mm) | 11 |
螺桿支撐座介紹 |
♦ 預壓與應用說明 - 輕預壓 (L) * 適用條件:負荷方向一定,要求振動、衝擊力小、滑動阻力小或轉速高的設備。 * 參考應用:射束焊接機械、自動包裝機、輕型數控銑床、一般工業機械移動軸、自動門窗加工機、銲接機、熔斷機、工具交換裝置、裝訂機械、各種材料供給裝置、數控雕銑機。 - 中預壓 (M) * 適用條件:有懸臂負載或力矩作用的裝置和單軸使用及輕負荷高精度的設備。 * 參考應用:磨床工作台進給軸、自動塗裝機、測定器、各種高速材料供給裝置、精密XY平台、一般工業機械的軸、印刷線路板的打孔機、電火花加工機、工業用機器人、NC車床。 - 重預壓 (H) * 適用條件:要求高剛性,且振動、衝擊力大、高扭矩的設備。 * 參考應用:機械加工中心軸、NC車床、工作機械的Z軸、銑床、磨床的砂輪進給軸。
♦ GMT螺桿支撐座預壓目的說明 - 目的:1. 提高軸之旋轉精度 2. 提高軸之剛性 3. 防止軸之震動及異音 4. 防止軸承停止中之震動、碰撞痕 - 何謂預壓:使用額定荷重(N)值,測得(L)值之成對軸承置入固定端後,以軸承壓蓋向外環施加壓力,使將兩軸結合,產生預壓。
♦ 產品選用注意事項 - [型號]:依照螺桿支撐座『安裝方式』選擇螺桿支撐座系列。 安裝方式: 1. 平面安裝型:GAK、GBK、GEK、GAF、GBF、GEF、GSW、GSWE、GUN、GTN。 2. 嵌入安裝型:GFK、GFF、GRW、GRWE、GUR、GTR。 - [規格]:再依螺桿外徑與中心高選擇型號。 - [等級]:依標準型、經濟型區分。 - [預壓]:依客戶需求選配軸承預壓。 - [表處]:依使用環境選擇表處方式:鍍化學鎳或染黑。 染黑:一般環境(低濕度)。 化學鎳(或稱化鎳、無電解鎳):無塵室。 - [軸承系列]:有日系軸承和台系軸承。 |
