    CXZS50 - 精密型


    ★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構
    ★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
    ★ 材質-不銹鋼、碳素鋼

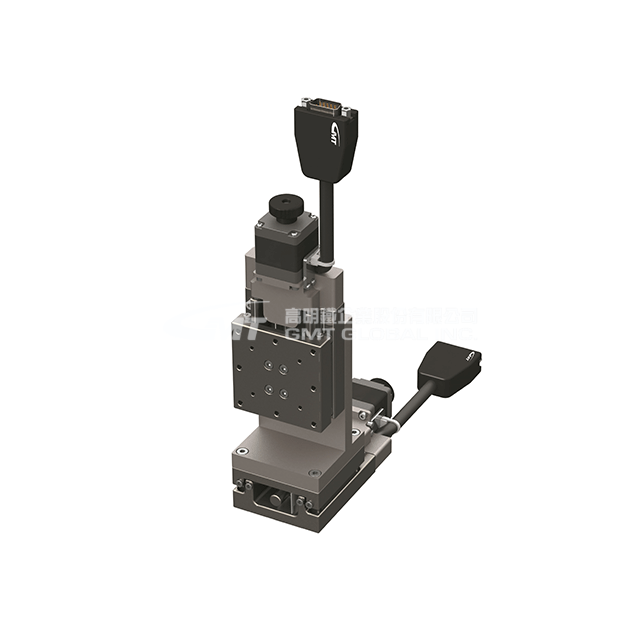

    此圖為CXZS60-S2PN-CD

    Ship to
    *
    *
    Shipping Method
    Name
    Estimated Delivery
    Price
    No shipping options

    Update:2023.10.02

    型號

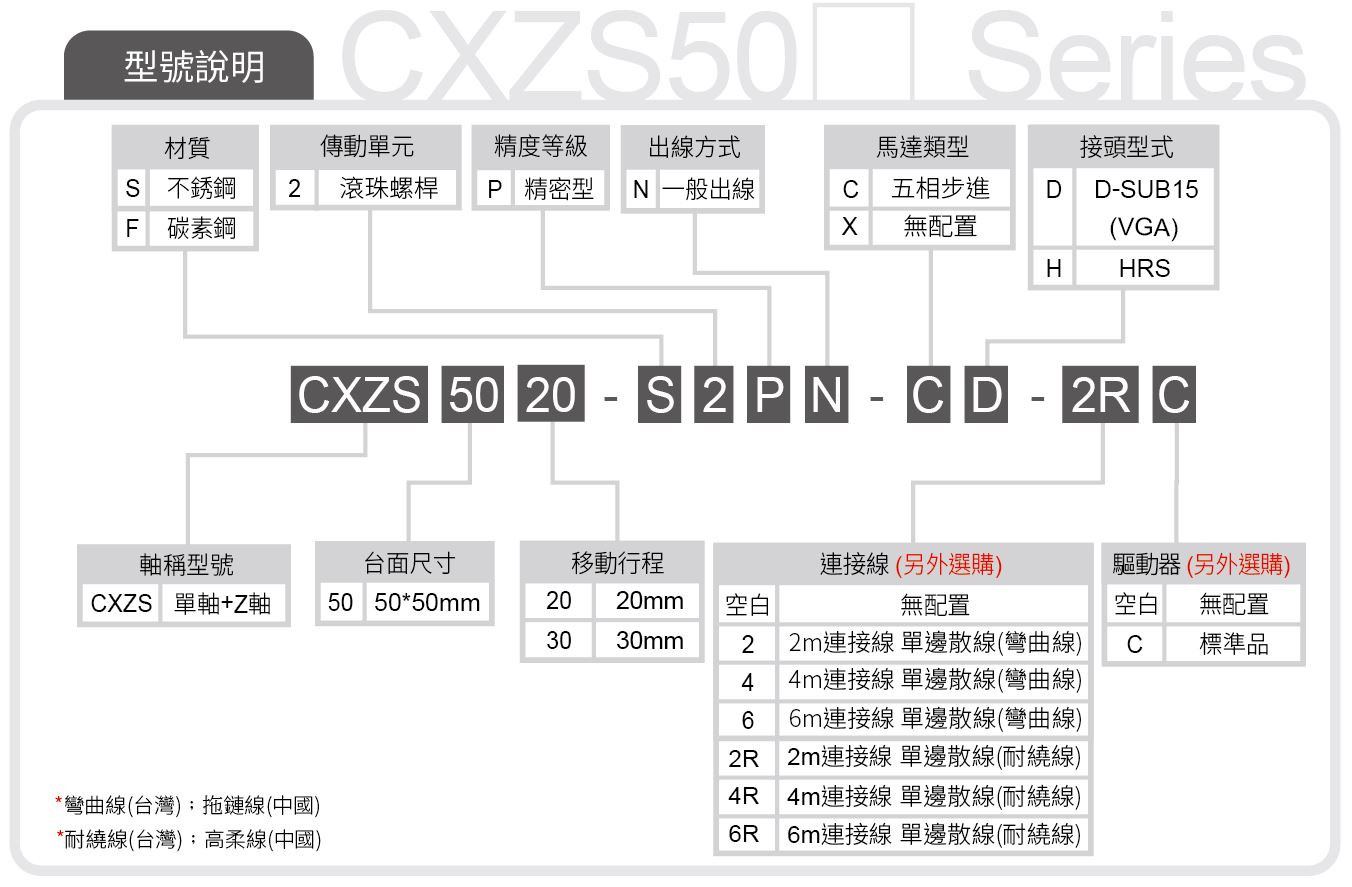

    CXZS5020-S2PN-CD

    CXZS5020-F2PN-CD

    CXZS5030-S2PN-CD

    CXZS5030-F2PN-CD

    台面尺寸 (mm)

    50 X 50

    移動行程 (mm)

    20

    30

    傳動方式

    滾珠螺桿Ø8,導程1mm

    軌道

    線性滾珠導引式

    滑台材質/表面處理

    S:不鏽鋼 / 鍍無電解鎳

    F:碳素鋼 / 鍍無電解鎳

    本體重量 (Kg)

    1.21

    1.51

    聯軸器

    FAMCS11.6-5*5

    精度等級

    P:精密型

    出線方向

    N:一般出線

    解析度(脈衝) (µm)

    2 (Full) / 1 (Half)

    最高速度(全步級) (mm/sec)

    20

    單向定位精度 (µm)

    5

    反復定位精度 (µm)

    ± 0.5

    荷重(水平安裝) (Kgf)

    4

    空轉 (µm)

    1

    平行度 (µm)

    15

    運動真直度 (µm)

    2

    運動平行度 (µm)

    10



    馬達

    類型 / 出軸型式

    5相步進 / X軸:☐ 28雙出軸;Z軸:☐ 42雙出軸

    廠牌 / 型號

    山洋 SANYO / X軸:SH5281-7211;Z軸:103F5510-8211

    驅動器廠牌 / 型號

    請參閱馬達 / 驅動器對照表

    接頭

    滑台側接頭

    15Pin公端連接器D-SUB / 12Pin公端連接器HRS

    控制器側接頭

    15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)

    感測器

    行程原點感測器

    光電感測器GMT-sensor

    行程極限感測器

    馬達接近原點感測器

    N / A

    電源電壓

    24V ± 10%

    控制輸出

    NPN開放式集電極輸出24V 8mA以下

    輸出控制

    檢測(感應時): 輸出電晶體OFF(非導通)

    系統構成示意圖

    ♦   驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。

    ♦   驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。



    馬達.驅動器對照表
