CXYZS50 - 精密型

★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
★ 材質-不銹鋼、碳素鋼

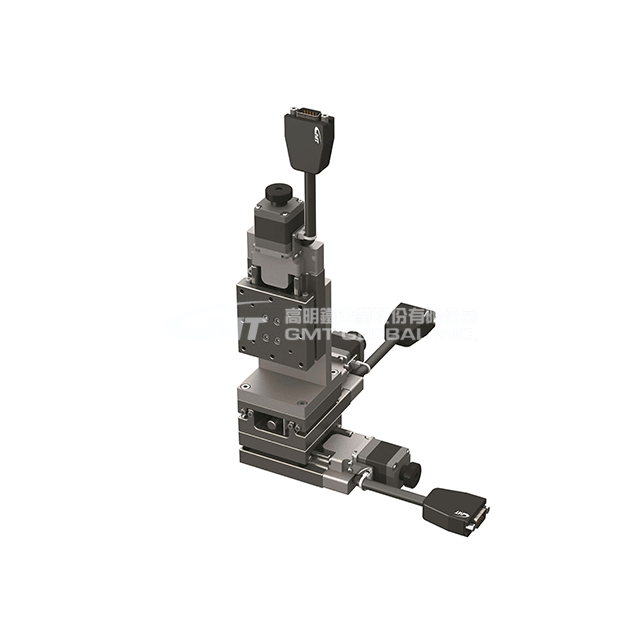

★此圖為CXYZS60-S2PN-CD

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.10.02

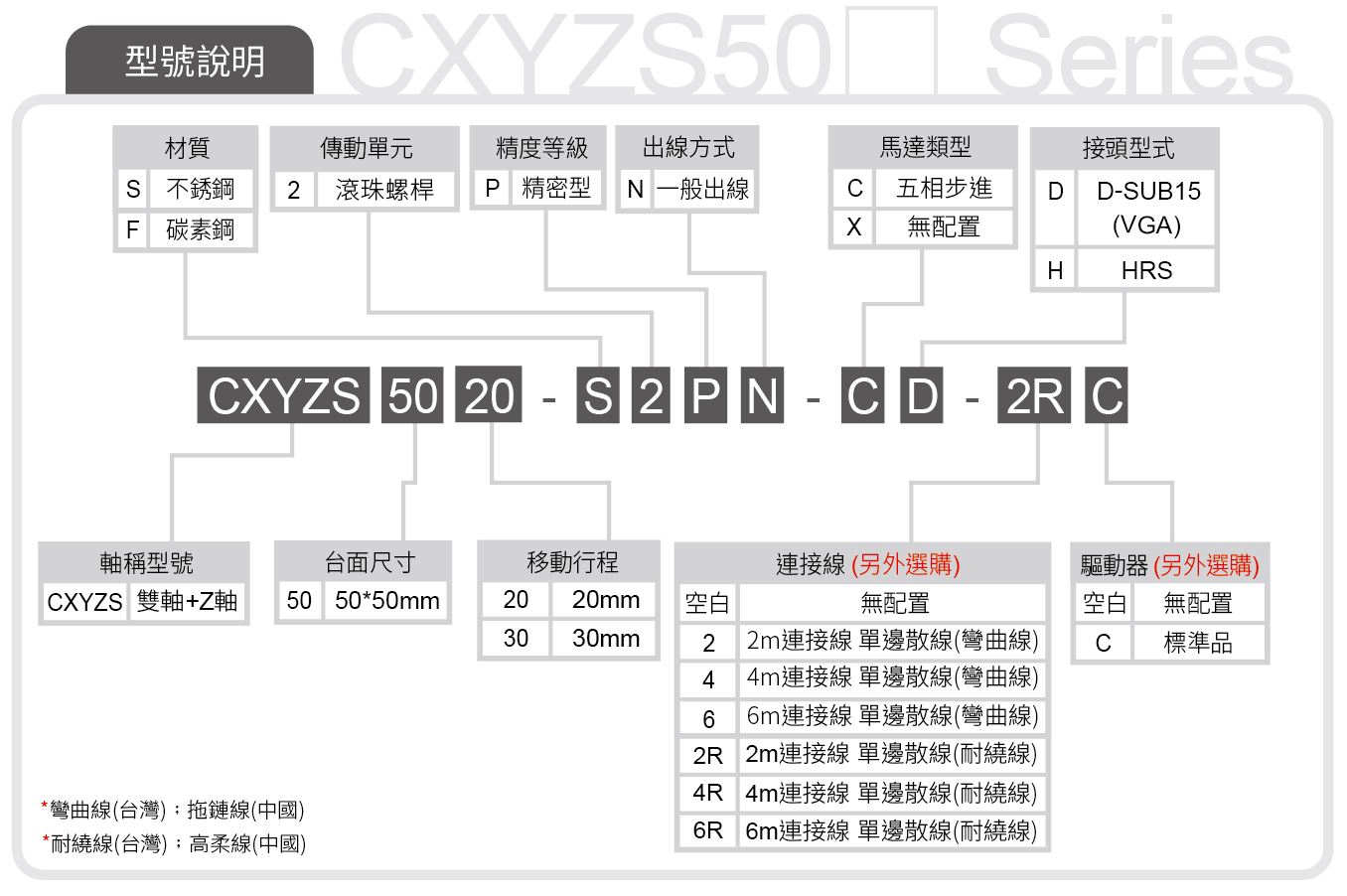

型號			CXYZS5020-S2PN-CD CXYZS5020-F2PN-CD	CXYZS5030-S2PN-CD CXYZS5030-F2PN-CD
機械規格	台面尺寸 (mm)		50 X 50
	移動行程 (mm)		20	30
	傳動方式		滾珠螺桿Ø8，導程1mm
	軌道		線性滾珠導引式
	滑台材質/表面處理		S：不鏽鋼 / 鍍無電解鎳 F：碳素鋼 / 鍍無電解鎳
	本體重量 (Kg)		1.78	2.23
	聯軸器		FAMCS11.6-5*5
	精度等級		P：精密型
	出線方向		N：一般出線
精度規格	解析度(脈衝) (µm)		2 (Full) / 1 (Half)
	最高速度(全步級) (mm/sec)		20
	單向定位精度 (µm)		5
	反復定位精度 (µm)		± 0.5
	荷重(水平安裝) (Kgf)		4
	空轉 (µm)		1
	平行度 (µm)		15
	運動真直度 (µm)		2
	運動平行度 (µm)		10
電氣規格	馬達	類型 / 出軸型式	5相步進 / XY軸：☐ 28雙出軸；Z軸：☐ 42雙出軸
		廠牌 / 型號	山洋 SANYO / XY軸：SH5281-7211；Z軸：103F5510-8211
	驅動器廠牌 / 型號		請參閱馬達 / 驅動器對照表
	接頭	滑台側接頭	15Pin公端連接器D-SUB / 12Pin公端連接器HRS
		控制器側接頭	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)
	感測器	行程原點感測器	光電感測器GMT-sensor
		行程極限感測器
		馬達接近原點感測器	N / A
		電源電壓	24V ± 10%
		控制輸出	NPN開放式集電極輸出24V 8mA以下
		輸出控制	檢測(感應時): 輸出電晶體OFF(非導通)

系統構成示意圖

♦ 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。

♦ 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。

CXYZS50 - 精密型

馬達.驅動器對照表
