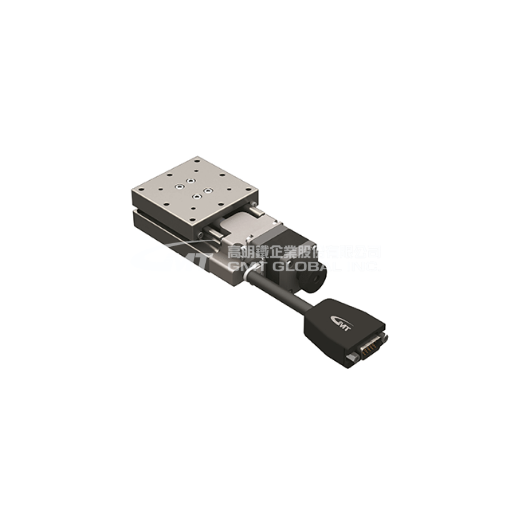

<span style="font-size: 12pt;">★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面,各由雙孤槽構成,單槽移動的鋼球是二點接觸的架構,雙弧槽總共四個接觸點,因此構成堅固的滑軌結構</span> <br /><span style="font-size: 12pt;">★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性</span> <br /><span style="font-size: 12pt;">★ 材質-不銹鋼、碳素鋼</span> <p><br /><span style="font-size: 12pt;"><span style="color: #e03e2d;"><strong>★</strong></span><span style="color: #e03e2d;"><strong>此圖為CXS60-S2PN-CD</strong></span></span></p>">
Update:2023.09.28
型號 | CXS8020-S2PN-CD CXS8020-F2PN-CD | CXS8030-S2PN-CD CXS8030-F2PN-CD | CXS8050-S2PN-CD CXS8050-F2PN-CD | ||
機 械 規 格 | 台面尺寸 (mm) | 80 X 80 | |||
移動行程 (mm) | 20 | 30 | 50 | ||
傳動方式 | 滾珠螺桿Ø8,導程1mm | ||||
軌道 | 線性滾珠導引式 | ||||
滑台材質/表面處理 | S:不鏽鋼 / 鍍無電解鎳 F:碳素鋼 / 鍍無電解鎳 | ||||
本體重量 (Kg) | 1.15 | 1.2 | 1.35 | ||
聯軸器 | FAMCS11.6-5*5 | ||||
精度等級 | P:精密型 | ||||
出線方向 | N:一般出線 | ||||
精 度 規 格 | 解析度(脈衝) (µm) | 2 (Full) / 1 (Half) | |||
最高速度(全步級) (mm/sec) | 20 | ||||
單向定位精度 (µm) | 5 | ||||
反復定位精度 (µm) | ± 0.5 | ||||
荷重(水平安裝) (Kgf) | 8 | ||||
空轉 (µm) | 1 | ||||
平行度 (µm) | 20 | ||||
運動真直度 (µm) | 2 | ||||
運動平行度 (µm) | 10 | ||||
電 氣 規 格 | 馬達 | 類型 / 出軸型式 | 5相步進 / ☐ 28雙出軸 | ||
廠牌 / 型號 | 山洋 SANYO / SH5281-7211 | ||||
驅動器廠牌 / 型號 | 請參閱馬達 / 驅動器對照表 | ||||
接頭 | 滑台側接頭 | 15Pin公端連接器D-SUB / 12Pin公端連接器HRS | |||
控制器側接頭 | 15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購) | ||||
感測器 | 行程原點感測器 | 光電感測器GMT-sensor | |||
行程極限感測器 | |||||
馬達接近原點感測器 | N / A | ||||
電源電壓 | 24V ± 10% | ||||
控制輸出 | NPN開放式集電極輸出24V 8mA以下 | ||||
輸出控制 | 檢測(感應時): 輸出電晶體OFF(非導通) |
系統構成示意圖 |
♦ 驅動器之選用建議請參閱馬達/驅動器對照表,或參閱GMT馬達及驅動器目錄之驅動器建議選用。 ♦ 驅動器為GMT所選的最佳搭配之常備品!若另有不同需求,請依實際所需功能自行選用適合的驅動器。 |
馬達.驅動器對照表 |
