CXC50 - 精密型

★ 軌道方式使用線性滾珠循環式,哥德式弧型溝槽在本體的上、下滑軌面，各由雙弧槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
★ 材質-不銹鋼、碳素鋼

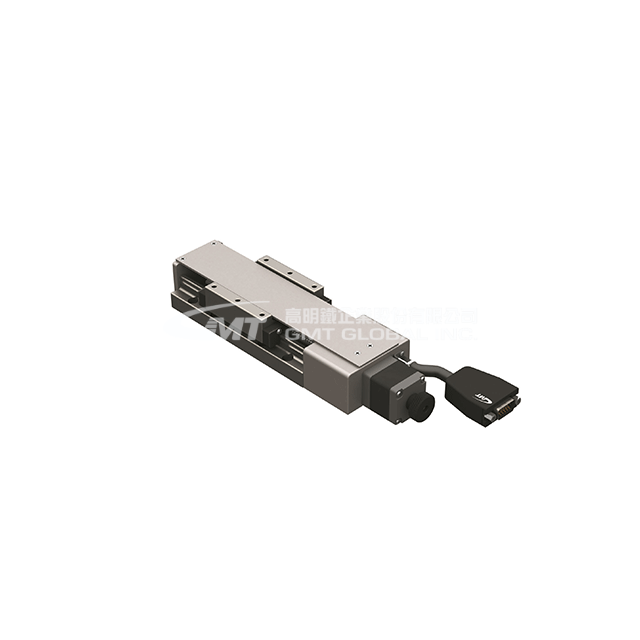

★此圖為CXC60-S2PN-CD

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.09.28

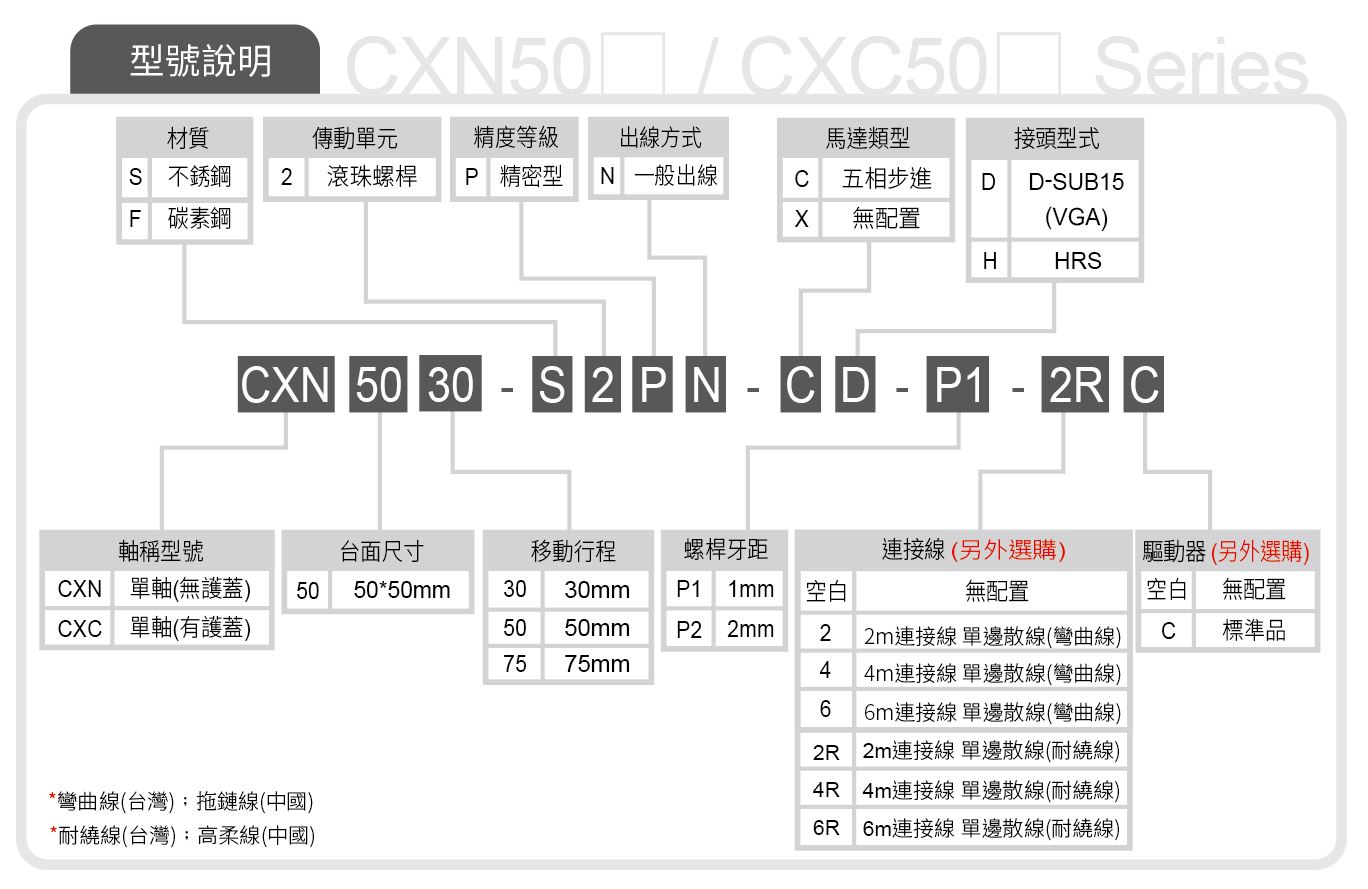

型號	CXC5030-S2PN-CD-P1 CXC5030-F2PN-CD-P1	CXC5030-S2PN-CD-P2 CXC5030-F2PN-CD-P2	CXC5050-S2PN-CD-P1 CXC5050-F2PN-CD-P1	CXC5050-S2PN-CD-P2 CXC5050-F2PN-CD-P2	CXC5075-S2PN-CD-P1 CXC5075-F2PN-CD-P1	CXC5075-S2PN-CD-P2 CXC5075-F2PN-CD-P2
台面尺寸 (mm)	50x50	50x50	50x50	50x50	50x50	50x50
移動行程 (mm)	30	30	50	50	75	75
傳動方式	滾珠螺桿Ø8 導程1mm	滾珠螺桿Ø8 導程2mm	滾珠螺桿Ø8 導程1mm	滾珠螺桿Ø8 導程2mm	滾珠螺桿Ø8 導程1mm	滾珠螺桿Ø8 導程2mm
軌道	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式
滑台材質	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼
表面處理	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳
本體重量 (Kg)	1.06	1.06	1.17	1.17	1.29	1.29
聯軸器	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5
精度等級	精密型	精密型	精密型	精密型	精密型	精密型
出線方向	一般出線	一般出線	一般出線	一般出線	一般出線	一般出線
解析度(脈衝) (µm)	2 (Full) / 1 (Half)	4 (Full) /2 (Half)	2 (Full) / 1 (Half)	4 (Full) /2 (Half)	2 (Full) / 1 (Half)	4 (Full) /2 (Half)
最高速度(全步級) (mm/sec)	20	40	20	40	20	40
單向定位精度 (µm)	5	5	5	5	7	7
反復定位精度 (µm)	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
多點反復定位精度 (µm)	N/A	N/A	N/A	N/A	N/A	N/A
荷重(水平安裝) (Kgf)	10	10	10	10	10	10
空轉 (µm)	1	1	1	1	1	1
力矩剛性	N/A	N/A	N/A	N/A	N/A	N/A
仰俯 / 橫擺	N/A	N/A	N/A	N/A	N/A	N/A
平行度 (µm)	15	15	15	15	15	15
運動真直度 (µm)	2	2	2	2	2	2
運動平行度 (µm)	10	10	10	10	10	10
馬達類型	5相步進	5相步進	5相步進	5相步進	5相步進	5相步進
馬達出軸型式	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸
馬達廠牌	山洋	山洋	山洋	山洋	山洋	山洋
馬達型號	SH5281-7211	SH5281-7211	SH5281-7211	SH5281-7211	SH5281-7211	SH5281-7211
驅動器廠牌	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表
驅動器型號	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表
滑台側接頭	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS
控制器側接頭	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)
行程原點感測器	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor
行程極限感測器	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor
電源電壓	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%
控制輸出	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下
輸出控制	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)

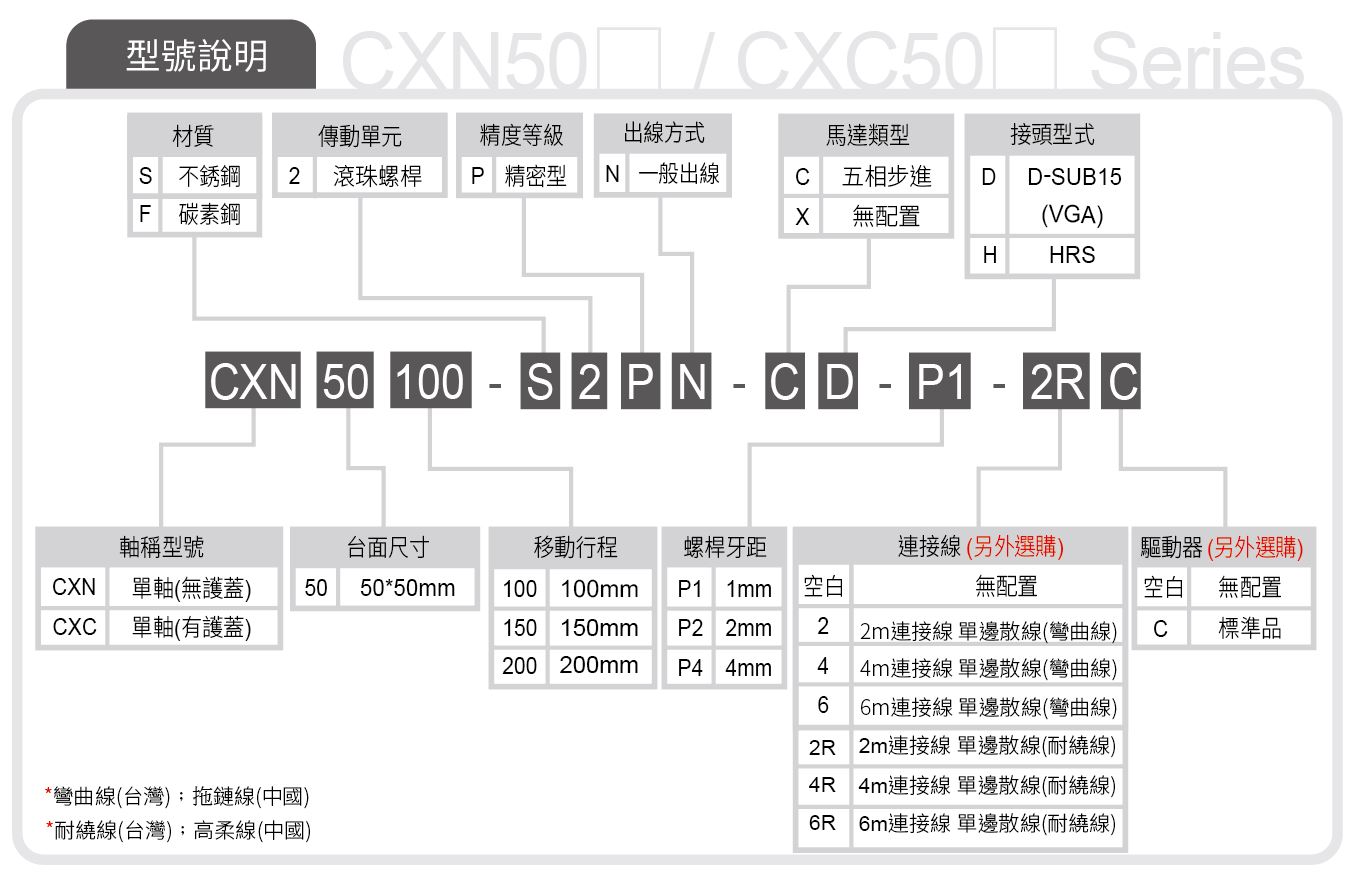

型號	CXC50100-S2PN-CD-P1 CXC50100-F2PN-CD-P1	CXC50100-S2PN-CD-P2 CXC50100-F2PN-CD-P2	CXC50150-S2PN-CD-P2 CXC50150-F2PN-CD-P2	CXC50150-S2PN-CD-P4 CXC50150-F2PN-CD-P4	CXC50200-S2PN-CD-P2 CXC50200-F2PN-CD-P2	CXC50200-S2PN-CD-P4 CXC50200-F2PN-CD-P4
台面尺寸 (mm)	50x50	50x50	50x50	50x50	50x50	50x50
移動行程 (mm)	100	100	150	150	200	200
傳動方式	滾珠螺桿Ø8 導程1mm	滾珠螺桿Ø8 導程2mm	滾珠螺桿Ø8 導程2mm	滾珠螺桿Ø8 導程4mm	滾珠螺桿Ø8 導程2mm	滾珠螺桿Ø8 導程4mm
軌道	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式	線性滾珠循環式
滑台材質	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼	S：不鏽鋼 F：碳素鋼
表面處理	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳	鍍無電解鎳
本體重量 (Kg)	1.39	1.39	1.82	1.82	2.02	2.02
聯軸器	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5	FAMCS11.6-5*5
精度等級	精密型	精密型	精密型	精密型	精密型	精密型
出線方向	一般出線	一般出線	一般出線	一般出線	一般出線	一般出線
解析度(脈衝) (µm)	2 (Full) / 1 (Half)	4 (Full) /2 (Half)	4 (Full) /2 (Half)	8 (Full) /4 (Half)	4 (Full) /2 (Half)	8 (Full) /4 (Half)
最高速度(全步級) (mm/sec)	20	40	40	80	40	80
單向定位精度 (µm)	10	10	15	15	15	15
反復定位精度 (µm)	±0.5	±0.5	±0.5	±0.5	±0.5	±0.5
多點反復定位精度 (µm)	N/A	N/A	N/A	N/A	N/A	N/A
荷重(水平安裝) (Kgf)	10	10	10	10	10	10
空轉 (µm)	1	1	1	1	1	1
力矩剛性	N/A	N/A	N/A	N/A	N/A	N/A
仰俯 / 橫擺	N/A	N/A	N/A	N/A	N/A	N/A
平行度 (µm)	15	15	15	15	15	15
運動真直度 (µm)	4	4	4	4	6	6
運動平行度 (µm)	10	10	10	10	15	15
馬達類型	5相步進	5相步進	5相步進	5相步進	5相步進	5相步進
馬達出軸型式	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸	☐ 28雙出軸
馬達廠牌	山洋	山洋	山洋	山洋	山洋	山洋
馬達型號	SH5285-7211	SH5285-7211	SH5285-7211	SH5285-7211	SH5285-7211	SH5285-7211
驅動器廠牌	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表
驅動器型號	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表	請參閱馬達 / 驅動器對照表
滑台側接頭	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS	15Pin公端連接器D-SUB / 12Pin公端連接器HRS
控制器側接頭	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)	15Pin母端連接器D-SUB / 12Pin母端連接器HRS (另外選購)
行程原點感測器	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor
行程極限感測器	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor	光電感測器GMT-sensor
電源電壓	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%	24V ± 10%
控制輸出	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下	NPN開放式集電極輸出24V 8mA以下
輸出控制	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)	檢測(感應時): 輸出電晶體OFF(非導通)

系統構成示意圖

♦ 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。

♦ 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。

CXC50 - 精密型

馬達.驅動器對照表
