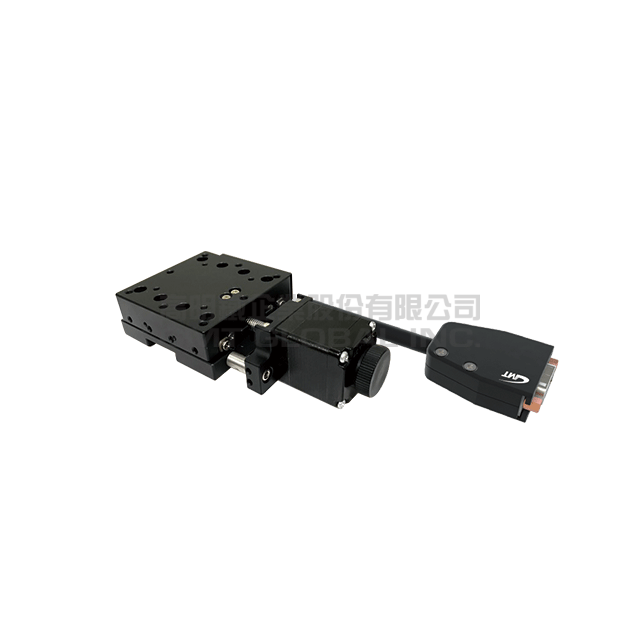

★此圖為AXS40-A2NR-DD
★此產品僅販售於中國地區
Update：2024.02.05
型號
AXS80-A2NR-DD
機
械
規
格
台面尺寸 (mm)
80 X 80
移動行程 (mm)
± 15
傳動方式
滾珠螺桿
軌道
交叉滾柱導引式
滑台材質/表面處理
鋁合金 / 陽極霧黑
精度等級
N：標準型
出線方向
R：右出線 / L：左出線
精
度
解析度(脈衝) (µm)
5 (Full)
2.5 (Half)
最高速度(全步級) (mm/sec)
12
單向定位精度 (µm)
15
反復定位精度 (µm)
± 5
荷重(水平安裝) (Kgf)
空轉 (µm)
3
平行度 (µm)
40
運動真直度 (µm)
運動平行度 (µm)
電
氣
馬達
類型 / 出軸型式
2相步進 / ☐ 28雙出軸
廠牌 / 型號
驅動器廠牌 / 型號
GMT / GTR22G-D (另外選購)
接頭
滑台側接頭
15Pin公端連接器D-SUB
控制器側接頭
15Pin母端連接器D-SUB (另外選購)
感測器
行程原點感測器
光電感測器EE-SX4134
行程極限感測器
電源電壓
24V ± 10%
控制輸出
NPN開放式集電極輸出24V 8mA以下
輸出控制
檢測(感應時): 輸出電晶體OFF(非導通)
♦ 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
♦ 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
關於移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
