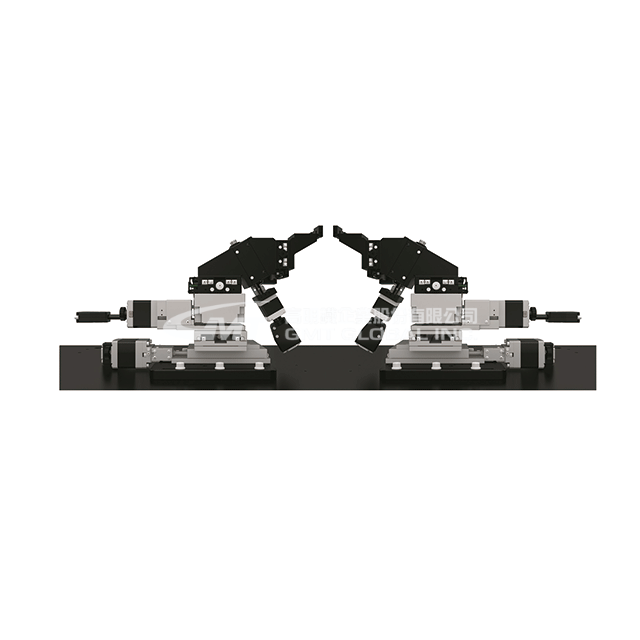

A6E-6700S

♦   精度量測說明

1. 單向定位精度: 在預定檢測的行程範圍內，由一起始位置開始，向一定方向順序做移動定位，檢測其實際移動值與目標移動值之間的差值，並取其最大誤差值，此值即為單向定位精度。
2. 多點反復定位精度: 預定檢測的行程範圍內，在機械程式執行時，反覆運行同一程序代碼所得到的位置精度。計算反覆來回相同位置時，所產生的位置偏差，並取的兩者間的偏差值。

♦   精度介紹說明

1. 已符合光纖耦合、半導體製程之輕度需求而設計GMT高階精度檢測方式。

2. GMT高階精密直線滑台模組系列的檢測採多點反復量測方式，即在固定行程範圍內做多點數量測取點(點數多寡依行程長短做增減)，並記錄往返位置誤差實際變化，追求高精度重現性。

3. 透過非接觸式的雷射干涉儀量測，確保單向定位在10μm內、多點反復定位精度在1.5μm內。另有更高精度需求請與區域經銷/業務團隊洽詢。

♦   連接線之詳細規格請參閱滑台與連接線說明。

♦   驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。

♦   驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。

關於移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：

水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記，為該產品之運動軸向。

馬達.驅動器對照表

兩相步進馬達/驅動器 對照表

步進馬達/驅動器 建議替代搭載對照表
