Direct-coupled Screw of Stepper Motor-06

步進馬達直結滾珠螺桿-08

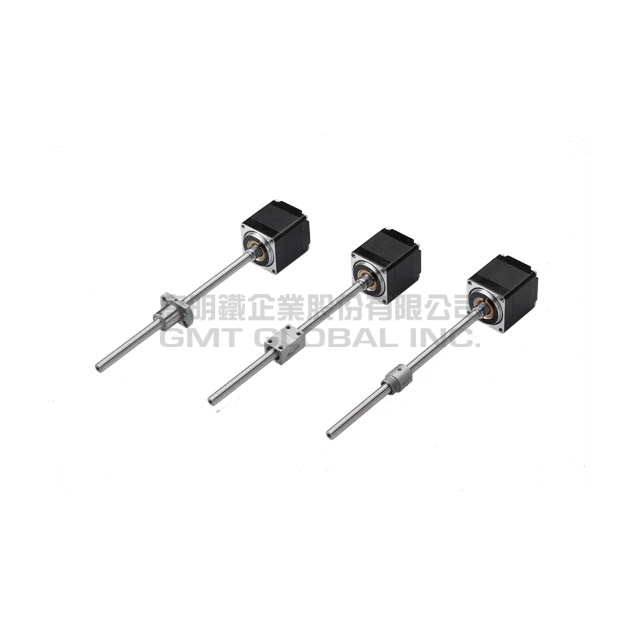

步進馬達直結滾珠螺桿
螺帽型式 - 鎖牙型(M)、法蘭型(F)、方型(H)
精度等級 - 轉造級－C5 & C7
導程 - 0801、0802

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

更新日期：2023.06.01

轉造級滾珠螺桿規格
軸徑 (mm)		8
0801珠徑 (mm)		0.8
0802珠徑 (mm)		1.2
0801導程 (mm)		1
0802導程 (mm)		2
B.C.D. (mm)		8.3
螺紋旋向		右
循環圈數		1 圈 x 3 列
精度等級		C5X / C5Y / C7Y /C7Z
軸向間隙		0 / < 0.005 / < 0.005 / < 0.01
0801動態負荷 Ca (N)		700
0802動態負荷 Ca (N)		1700
0801靜態負荷 Coa (N)		1420
0801靜態負荷 Coa (N)		3200

Model No.	行程	軸長		螺桿總偏轉公差	螺帽平行度公差	螺帽法蘭垂直度	螺帽偏轉公差	導程精度
		L1	L	S1	N1		N2	代表移動量	變動
MS2P42Z-0801(0802)KS-RC5□-65R124-F	40	65	124	0.035	N/A	0.01	0.012	0.018	0.018
MS2P42Z-0801(0802)KS-RC5□-65R124-M							N/A
MS2P42Z-0801(0802)KS-RC5□-65R124-H					0.01	N/A
MS2P42Z-0801(0802)KS-RC7□-65R124-F				0.045	N/A	0.014	0.02	運行距離：±0.05/300
MS2P42Z-0801(0802)KS-RC7□-65R124-M							N/A
MS2P42Z-0801(0802)KS-RC7□-65R124-H					0.014	N/A
MS2P42Z-0801(0802)KS-RC5□-95R154-F	70	95	154	0.035	N/A	0.01	0.012	0.018	0.018
MS2P42Z-0801(0802)KS-RC5□-95R154-M							N/A
MS2P42Z-0801(0802)KS-RC5□-95R154-H					0.01	N/A
MS2P42Z-0801(0802)KS-RC7□-95R154-F				0.045	N/A	0.014	0.02	運行距離：±0.05/300
MS2P42Z-0801(0802)KS-RC7□-95R154-M							N/A
MS2P42Z-0801(0802)KS-RC7□-95R154-H					0.014	N/A
MS2P42Z-0801(0802)KS-RC5□-125R184-F	100	125	184	0.035	N/A	0.01	0.012	0.02	0.018
MS2P42Z-0801(0802)KS-RC5□-125R184-M							N/A
MS2P42Z-0801(0802)KS-RC5□-125R184-H					0.01	N/A
MS2P42Z-0801(0802)KS-RC7□-125R184-F				0.045	N/A	0.014	0.02	運行距離：±0.05/300
MS2P42Z-0801(0802)KS-RC7□-125R184-M							N/A
MS2P42Z-0801(0802)KS-RC7□-125R184-H					0.014	N/A

馬達規格表
相數		2
步距角		1.8˚±5％(整步，空載)
額定電壓(V)		4.4
電流/相(A)		0.8
電阻/相(Ω)		5.5±10％
電感/相(mH)		1.5±15％
轉動慣量(kg∙m²)		50
保持轉矩(g∙cm)		450
