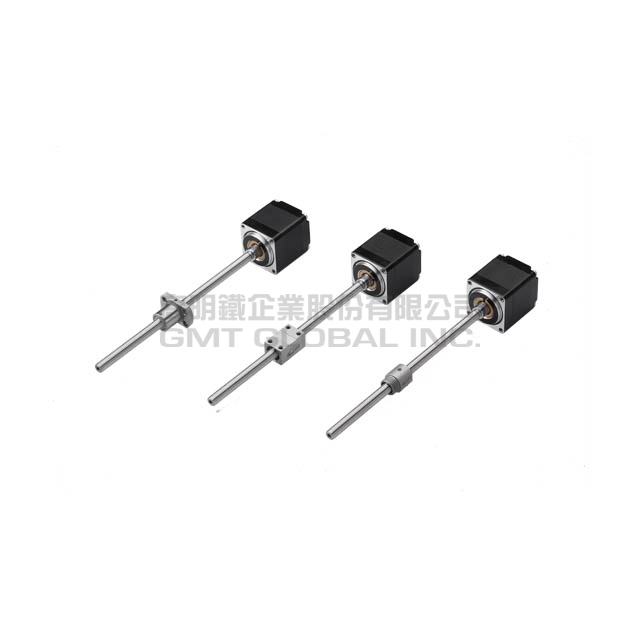

Direct-coupled Screw of Stepper Motor-06

步進馬達直結滾珠螺桿-06

步進馬達直結滾珠螺桿
螺帽型式 - 鎖牙型(M)、法蘭型(F)、方型(H)
精度等級 - 轉造級－C5 & C7
導程 - 0601、0602

Ship to

*

*

Shipping Method

Name

Estimated Delivery

Price

No shipping options

更新日期：2022.12.01

轉造級滾珠螺桿規格
軸徑 (mm)		6
珠徑 (mm)		0.8
0601導程 (mm)		1
0602導程 (mm)		2
B.C.D. (mm)		6.2
螺紋旋向		右
循環圈數		1 圈 x 3 列
精度等級		C5X / C5Y / C7Y /C7Z
軸向間隙		0 / < 0.005 / < 0.005 / < 0.01
動態負荷 Ca (N)		550
靜態負荷 Coa (N)		930

Model No.	行程	軸長		螺桿總偏轉公差	螺帽平行度公差	螺帽法蘭垂直度	螺帽偏轉公差	導程精度
		L1	L	S1	N1		N2	代表移動量	變動
MS2P28Z-0601(0602)KS-RC5□-65R105-F	40	65	105	0.035	N/A	0.01	0.012	0.018	0.018
MS2P28Z-0601(0602)KS-RC5□-65R105-M							N/A
MS2P28Z-0601(0602)KS-RC5□-65R105-H					0.01	N/A
MS2P28Z-0601(0602)KS-RC7□-65R105-F				0.045	N/A	0.014	0.02	運行距離：±0.05/300
MS2P28Z-0601(0602)KS-RC7□-65R105-M							N/A
MS2P28Z-0601(0602)KS-RC7□-65R105-H					0.017	N/A
MS2P28Z-0601(0602)KS-RC5□-95R135-F	70	95	135	0.035	N/A	0.01	0.012	0.018	0.018
MS2P28Z-0601(0602)KS-RC5□-95R135-M							N/A
MS2P28Z-0601(0602)KS-RC5□-95R135-H					0.01	N/A
MS2P28Z-0601(0602)KS-RC7□-95R135-F				0.045	N/A	0.014	0.02	運行距離：±0.05/300
MS2P28Z-0601(0602)KS-RC7□-95R135-M							N/A
MS2P28Z-0601(0602)KS-RC7□-95R135-H					0.017	N/A
MS2P28Z-0601(0602)KS-RC5□-125R165-F	100	125	165	0.035	N/A	0.01	0.012	0.02	0.018
MS2P28Z-0601(0602)KS-RC5□-125R165-M							N/A
MS2P28Z-0601(0602)KS-RC5□-125R165-H					0.01	N/A
MS2P28Z-0601(0602)KS-RC7□-125R165-F				0.045	N/A	0.014	0.02	運行距離：±0.05/300
MS2P28Z-0601(0602)KS-RC7□-125R165-M							N/A
MS2P28Z-0601(0602)KS-RC7□-125R165-H					0.017	N/A

馬達規格表
相數		2
步距角		1.8˚±5％(整步，空載)
額定電壓(V)		3.8
電流/相(A)		0.67
電阻/相(Ω)		5.6±10％
電感/相(mH)		3.4±15％
轉動慣量(kg∙m²)		9X10^-7
保持轉矩(g∙cm)		600
