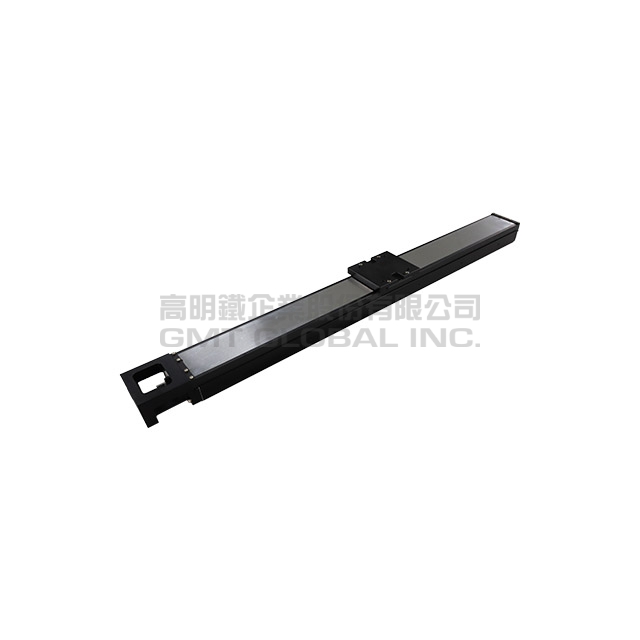

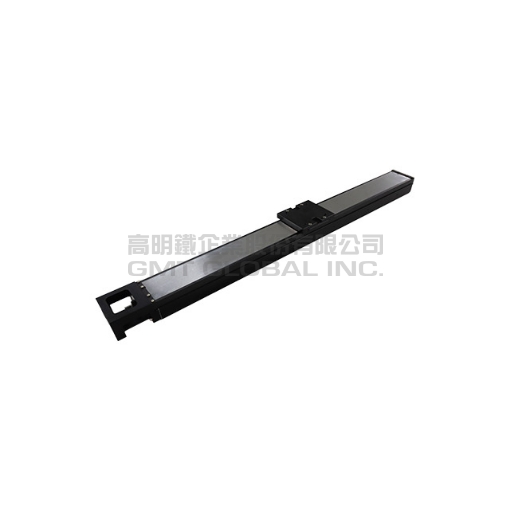

全密式電動工業滑台GK☐C3060

★軌道方式-線性滾珠導引，哥德式弧型溝槽，構成堅固的滑軌結構。
★傳動方式-滾珠螺桿，其定位精度與壽命較高，具備高速正逆向的傳動及變換傳動等特性。
★依精度分為標準型 (N)與精密型 (P) ，可依需求選擇適合的滑台類型。
★全密式設計，有效防止異物進入。

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

Update：2023.11.23

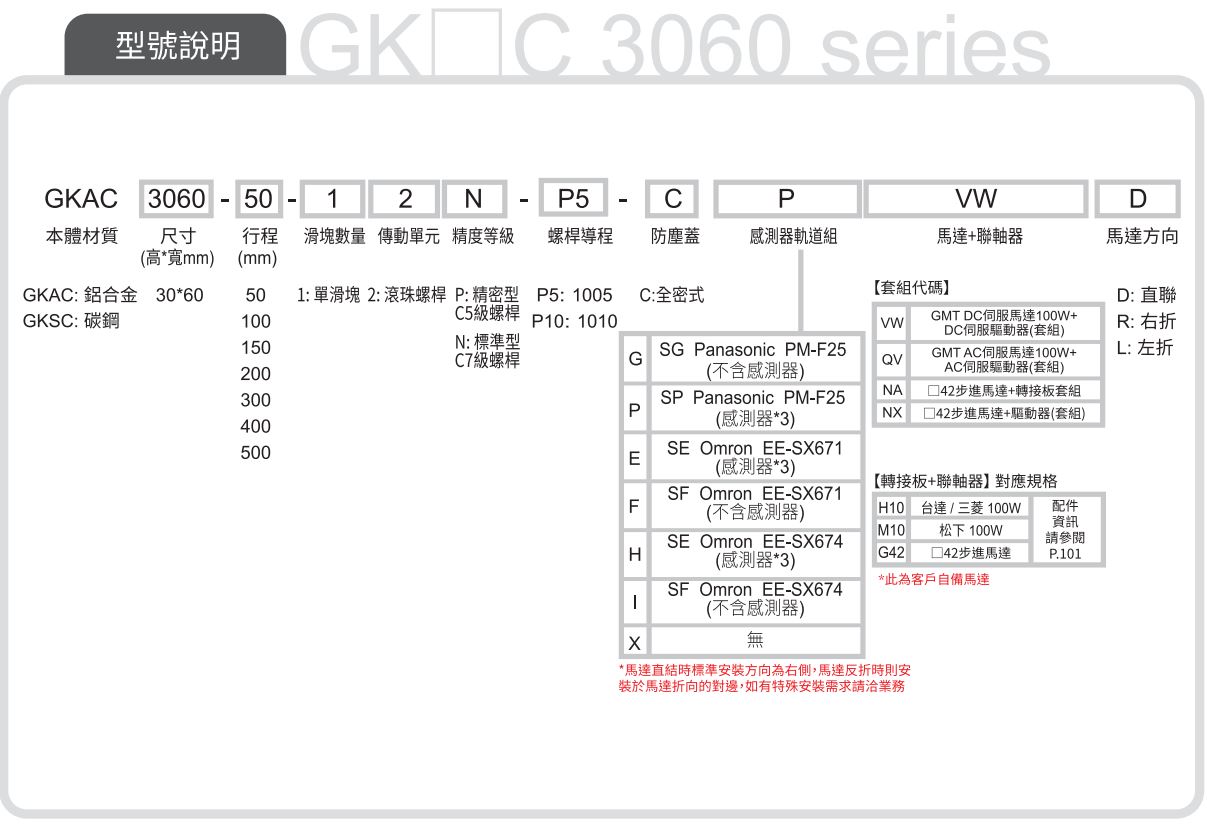

型號		GKAC3060-N	GKSC3060-N	GKAC3060-P	GKSC3060-P
機械規格	本體尺寸 (高 x 寬) (mm)	30 X 60
	行程 (mm)	50、100、150、200、300、400、500		50、100、150、200、300、400、500
	傳動方式	滾珠螺桿Ø10
	導程 (mm)	5	10	5	10
	軌道型式	循環式線性滾珠導引
	滑台材質	鋁合金	碳鋼	鋁合金	碳鋼
	精度等級	標準型	標準型	精密型	精密型
精度規格 *2	步進最高速度 (mm / sec) *1	100	200	100	200
	伺服最高速度 (mm / sec) *1	250	500	250	500
	單向定位精度 (mm)	-		行程：50、100、150、200、300 單向定位精度：0.02 行程：400、500 單向定位精度：0.04
	往復定位精度 (mm)	± 0.005		± 0.003
	行走平行度 (mm)	行程：50、100、150、200、300 行走平行度：0.025 行程：400、500 行走平行度：0.035		行程：50、100、150、200、300 行走平行度：0.01 行程：400、500 行走平行度：0.015
	最大啟動扭力 (N・cm)	2		4

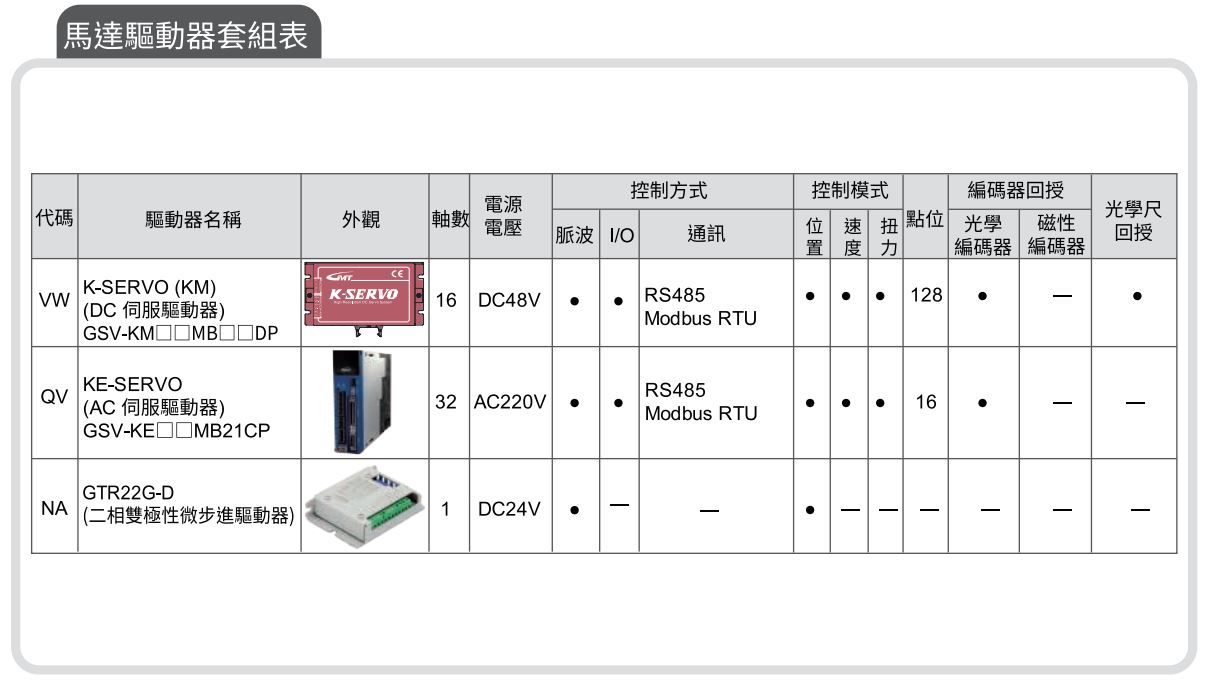

步進電氣規格	開迴路驅動器	☐42，GTR22G-D
	閉迴路驅動器	-
	滑台側接頭	15Pin公端連接器D-SUB
	傳輸線側接頭	15Pin母端連接器D-SUB
DC 伺服電氣規格	DC伺服馬達	100W：GSVM-D01MD4
	DC伺服驅動器	100W：K-SERVO (GSV-KM01MR-48DP)
	滑台側接頭	製造商：TE Connectivity 動力線：172159-1+170355-1 (公端) 編碼線：172161-1+170365-1 (公端)
	傳輸線側接頭	製造商：KST 動力線：E1510-RED (歐規端子) 製造商：JST 編碼線：PHDR-12VS+SPHD-001T-P0.5 (母端)
AC 伺服電氣規格	AC伺服馬達	100W：GSVM-A01LC4
	AC伺服驅動器	100W：GSV-KE01MB21CP
	滑台側接頭	製造商：Tyco electronics 動力線：172167-1 (公端) 編碼線：172171-1 (公端)
	傳輸線側接頭	製造商：Tyco electronics 動力線：172159-1 (母端) 編碼線：172163-1 (母端)

*1 伺服馬達以轉速3000rpm計算最高速度、步進馬達以轉速1200rpm計算最高速度。

*2 電機反折精度為尚未安裝反折零件，滑台直聯狀態下量測之數值。
