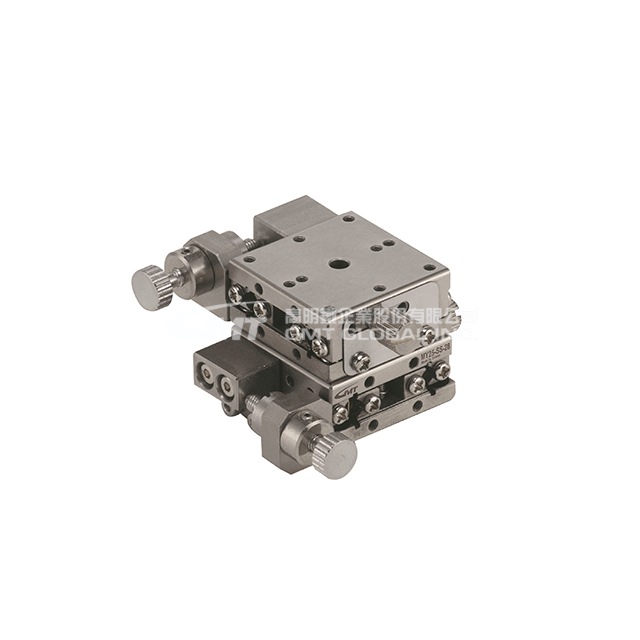

MY25-SS-28

XY轴精密滑台
双轨-XY轴
台面尺寸 : 25 (mm)
行程 : ±3.2 (mm)
传动位置-侧边正手
★ 轨道方式使用线性滚珠导引,哥德式弧型构槽在本体的上、下滑轨面，各由双孤槽构成，单槽移动的钢球是二点接触的架构，双弧槽总共四个接触点，因此构成坚固的滑轨结构
★ 使用进给螺丝传动,适合使用于简易精密的移动
★ 材质-不锈钢(耐腐蚀,耐热)

商品库存单位（SKU）: MY25-SS-28

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

产品概述
2D/3D Downloads
联络我们

Update：2022.4.25

型号		MY25-SS-28
规格说明	台面尺寸 (mm)	25 X 25
	传动方向	XY轴
	传动位置	侧边
	行程 (mm)	± 3.2
	进给螺丝旋转一圈移动量 (mm)	0.5
	移动精度真直度 (μm)	3
	荷重 (Kgf)	3.9
	本体重量 (Kg)	0.14
	材质	SUS 440C
	表面处理	无电解镍 (化学镍)

滑台进给位置

滑台轨道特性说明

滑台主要进给方式

MY25-SS-28
