MCT-46

XYZ轴精密滑台
多轨-XYZ轴(Z轴可上下移动、只能向上移动)
单旋转扭、双旋转扭
行程 : 15、±15 (mm)
★ 轨道方式使用鸠尾槽式平台,驱动调整模式为齿轮齿条。适用于使用频率较高，需要快速移动与较大行程的情况
★ 使用齿轨与齿轮传动,适合快速大量进给的情况,不适合做精密定位
★ 材质-铝合金

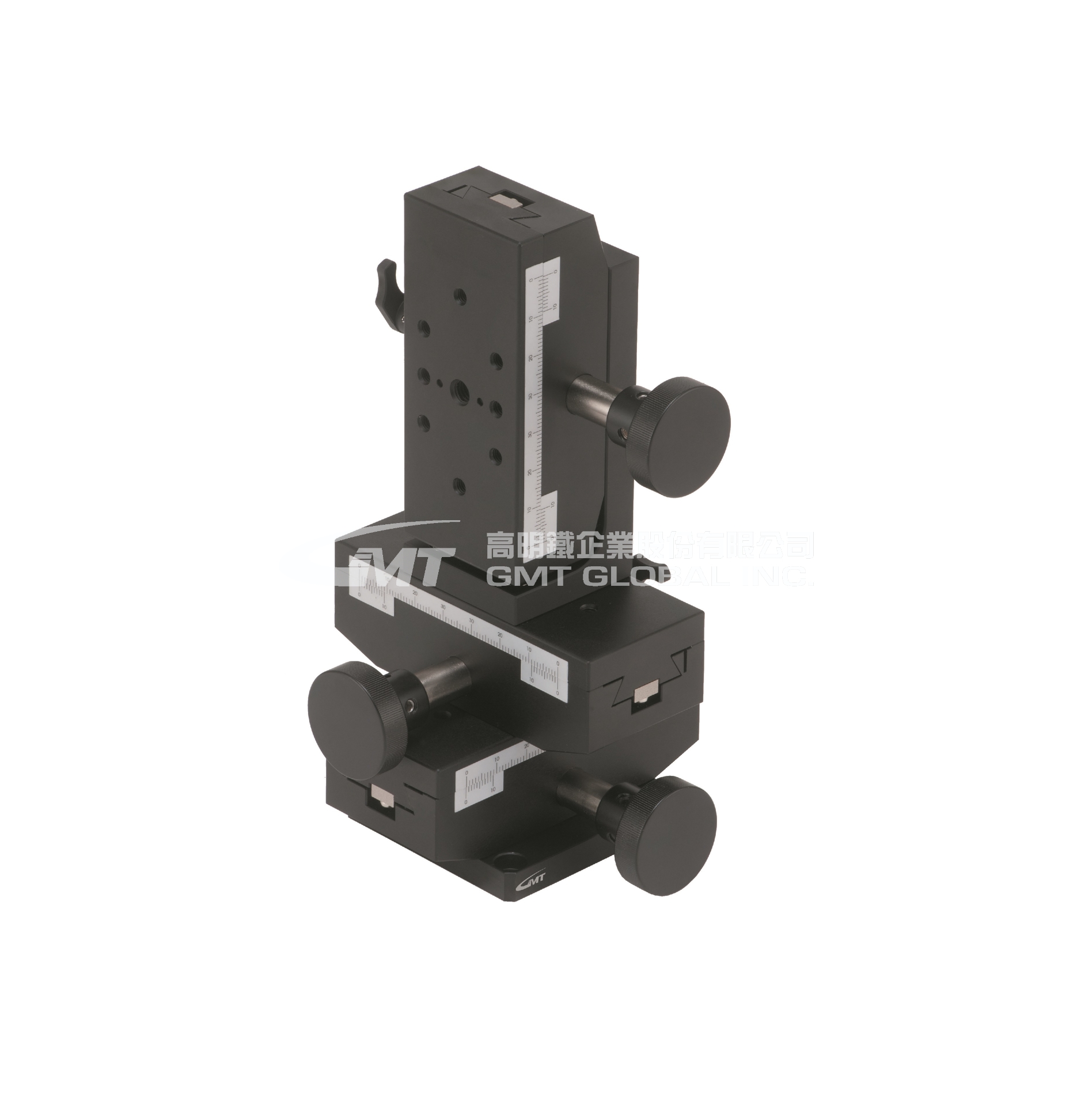

★此图为MCT-49

Ship to

Shipping Method

Name

Estimated Delivery

Price

No shipping options

产品概述
2D/3D Downloads
联络我们

Update：2022.5.3

型号		MCT-46	MCT-46W	MCT-46L	MCT-46WL
规格说明	台面尺寸 (mm)	40 X 60
	传动方向	XY + Z轴
	旋钮型式	单旋钮	双旋钮	单旋钮	双旋钮
	行程 (mm)	± 15		X轴：± 15 Z轴：15
	最小读取量 (尺标刻度)	0.1 mm / 刻度
	移动精度真直度 (μm)	30
	荷重 (Kgf)	2
	本体重量 (Kg)	0.9	0.98	0.87	0.94
	材质	铝合金
	表面处理	黑色阳极

滑台进给位置

滑台轨道特性说明

滑台主要进给方式

MCT-46
