<span style="font-size: 12pt;">★ 螺杆支撑座 - 高荷重固定端。</span> <br /><span style="font-size: 12pt;">★ 采用TAC斜角滚珠轴承。</span> <br /><span style="font-size: 12pt;">★ 轴承组合提供面对面组合(DF)、三列组合(DFD),可供选择。</span> ">
Update:2022.10.21

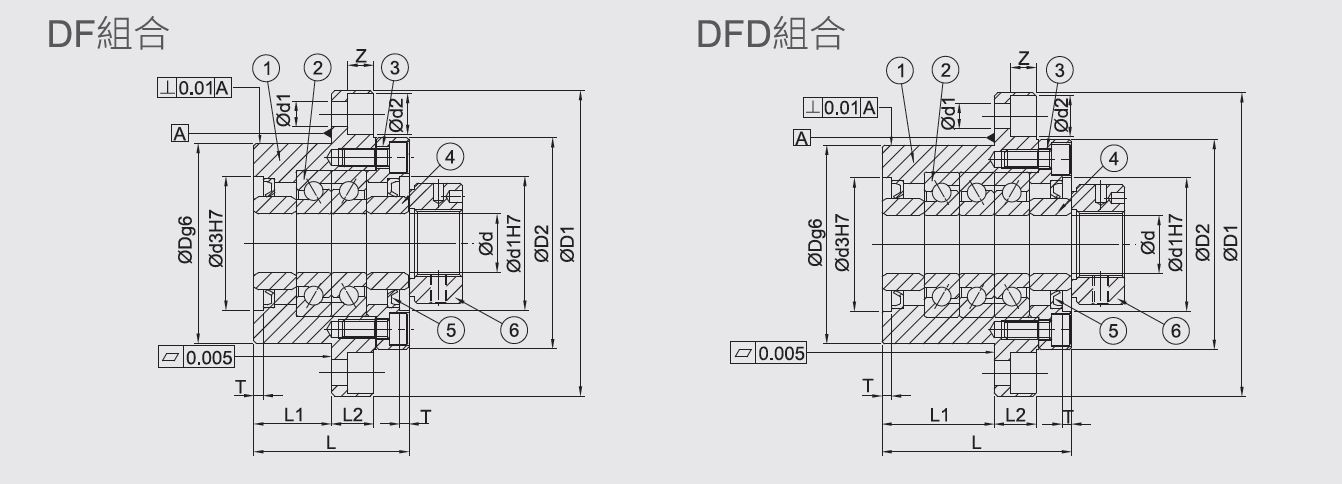

型号 | GWFF40-DF | GWFF40-DFD | ||
规 格 说 明 | 材质 | S50C | ||
表面处理 | B:染黑 N:无电解镍 | |||
轴承组合 | DF:面对面组合 | DFD:三列组合 | ||
尺寸标注代号 | Ød (mm) | 40 | ||
ØD (mm) | 95 | |||
ØD1 (mm) | 142 | |||
ØD2 (mm) | 102 | |||
Ød3 (mm) | 69 | |||
L (mm) | 66 | 81 | ||
L1 (mm) | 33 | 48 | ||
L2 (mm) | 18 | |||
A (mm) | 106 | |||
PCD (1) (mm) | 121 | |||
PCD (2) (mm) | 80 | |||
Ød1 (mm) | 10.7 | |||
Ød2 (mm) | 17.5 | |||
Z (mm) | 11 | |||
T (mm) | 4 | |||
M1 (mm) | M6 | |||
Q (mm) | 14 | |||
基本动态负荷 (C) (N) | 31500 | 51500 | ||
轴向界限荷重 (N) | 52000 | 104000 | ||
预压荷重 (N) | 3900 | 5300 | ||
轴方向刚性 (N/um) | 1230 | 1810 | ||
起动力矩 (N・cm) | 28 | 38 | ||
轴端尺寸 | Ød (mm) | 40 | ||
L3 (mm) | 92 | 107 | ||
L4 (mm) | 30 | |||
锁固螺帽 | M (mm) | M40 x P1.5 | ||
Ød4 (mm) | 60 | |||
L5 (mm) | 22 | |||
重量 (Kg) | 3.6 | 4.2 |
螺杆支撑座介绍 |
♦ 预压与应用说明 - 轻预压 (L) * 适用条件:负荷方向一定,要求振动、冲击力小、滑动阻力小或转速高的设备。 * 参考应用:射束焊接机械、自动包装机、轻型数控铣床、一般工业机械移动轴、自动门窗加工机、焊接机、熔断机、工具交换装置、装订机械、各种材料供给装置、数控雕铣机。 - 中预压 (M) * 适用条件:有悬臂负载或力矩作用的装置和单轴使用及轻负荷高精度的设备。 * 参考应用:磨床工作台进给轴、自动涂装机、测定器、各种高速材料供给装置、精密XY平台、一般工业机械的轴、印刷线路板的打孔机、电火花加工机、工业用机器人、NC车床。 - 重预压 (H) * 适用条件:要求高刚性,且振动、冲击力大、高扭矩的设备。 * 参考应用:机械加工中心轴、NC车床、工作机械的Z轴、铣床、磨床的砂轮进给轴。
♦ GMT螺杆支撑座预压目的说明 - 目的:1. 提高轴之旋转精度 2. 提高轴之刚性 3. 防止轴之震动及异音 4. 防止轴承停止中之震动、碰撞痕 - 何谓预压:使用额定荷重(N)值,测得(L)值之成对轴承置入固定端后,以轴承压盖向外环施加压力,使将两轴结合,产生预压。
♦ 产品选用注意事项 - [型号]:依照螺杆支撑座『安装方式』选择螺杆支撑座系列。 安装方式: 1. 平面安装型:GAK、GBK、GEK、GAF、GBF、GEF、GSW、GSWE、GUN、GTN。 2. 嵌入安装型:GFK、GFF、GRW、GRWE、GUR、GTR。 - [规格]:再依螺杆外径与中心高选择型号。 - [等级]:依标准型、经济型区分。 - [预压]:依客户需求选配轴承预压。 - [表处]:依使用环境选择表处方式:镀化学镍或染黑。 染黑:一般环境(低湿度)。 化学镍(或称化镍、无电解镍):无尘室。 - [轴承系列]:有日系轴承和台系轴承。 |
