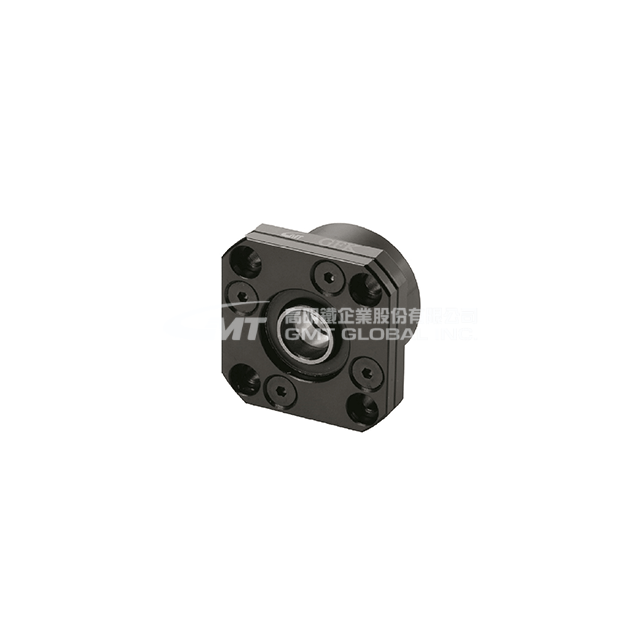

<span style="font-size: 12pt;">★ 螺杆支撑座 - 经济型 - 圆型固定端。</span> <br /><span style="font-size: 12pt;">★ 采用深沟滚珠轴承。</span> <br /><span style="font-size: 12pt;">★ 等级提供高刚性(无轴向游隙)、通用性(有轴向游隙),可供选择。</span> ">
Update:2022.10.20
型号 | GFK30-ER | GFK30-EG | ||
规 格 说 明 | 材质 | S50C | ||
表面处理 | B:染黑 N:无电解镍 | |||
预压等级 | ER:高刚性 | EG:通用性 | ||
尺寸标注代号 | Ød (mm) | 30 | ||
ØR (mm) | 117 | |||
口G (mm) | 93 | |||
T (mm) | 62 | |||
H (mm) | 30 | |||
F (mm) | 32 | |||
ØD (-0.01, -0.03) (mm) | 75 | |||
E (mm) | 61 | |||
安装方法 (A) | T1 (mm) | 11 | ||
E1 (mm) | 12 | |||
安装方法 (B) | T2 (mm) | 17 | ||
E2 (mm) | 18 | |||
尺寸标注代号 | PCD (mm) | 95 | ||
Ød1 (mm) | 11 | |||
Ød2 (mm) | 17.5 | |||
Z (mm) | 15 | |||
M1 (mm) | M6 | |||
口S (mm) | 40 | |||
建 议 轴 端 加 工 尺 寸 | 搭配滚珠螺杆轴外径 | ØD (mm) | 36 / 40 | |
轴端部外径 | Ød (mm) | 30 (-0.005, -0.015) | ||
轴端加工尺寸 | ØA (mm) | 25 | ||
B (mm) | 72 | |||
C (mm) | 38 | |||
公称螺纹 | M (mm) | M30 x P 1.5 | ||
L (mm) | 25 | |||
间隔环长度 | T4 (mm) | 9 |
螺杆支撑座介绍 |
♦ 预压与应用说明 - 轻预压 (L) * 适用条件:负荷方向一定,要求振动、冲击力小、滑动阻力小或转速高的设备。 * 参考应用:射束焊接机械、自动包装机、轻型数控铣床、一般工业机械移动轴、自动门窗加工机、焊接机、熔断机、工具交换装置、装订机械、各种材料供给装置、数控雕铣机。 - 中预压 (M) * 适用条件:有悬臂负载或力矩作用的装置和单轴使用及轻负荷高精度的设备。 * 参考应用:磨床工作台进给轴、自动涂装机、测定器、各种高速材料供给装置、精密XY平台、一般工业机械的轴、印刷线路板的打孔机、电火花加工机、工业用机器人、NC车床。 - 重预压 (H) * 适用条件:要求高刚性,且振动、冲击力大、高扭矩的设备。 * 参考应用:机械加工中心轴、NC车床、工作机械的Z轴、铣床、磨床的砂轮进给轴。
♦ GMT螺杆支撑座预压目的说明 - 目的:1. 提高轴之旋转精度 2. 提高轴之刚性 3. 防止轴之震动及异音 4. 防止轴承停止中之震动、碰撞痕 - 何谓预压:使用额定荷重(N)值,测得(L)值之成对轴承置入固定端后,以轴承压盖向外环施加压力,使将两轴结合,产生预压。
♦ 产品选用注意事项 - [型号]:依照螺杆支撑座『安装方式』选择螺杆支撑座系列。 安装方式: 1. 平面安装型:GAK、GBK、GEK、GAF、GBF、GEF、GSW、GSWE、GUN、GTN。 2. 嵌入安装型:GFK、GFF、GRW、GRWE、GUR、GTR。 - [规格]:再依螺杆外径与中心高选择型号。 - [等级]:依标准型、经济型区分。 - [预压]:依客户需求选配轴承预压。 - [表处]:依使用环境选择表处方式:镀化学镍或染黑。 染黑:一般环境(低湿度)。 化学镍(或称化镍、无电解镍):无尘室。 - [轴承系列]:有日系轴承和台系轴承。 |
