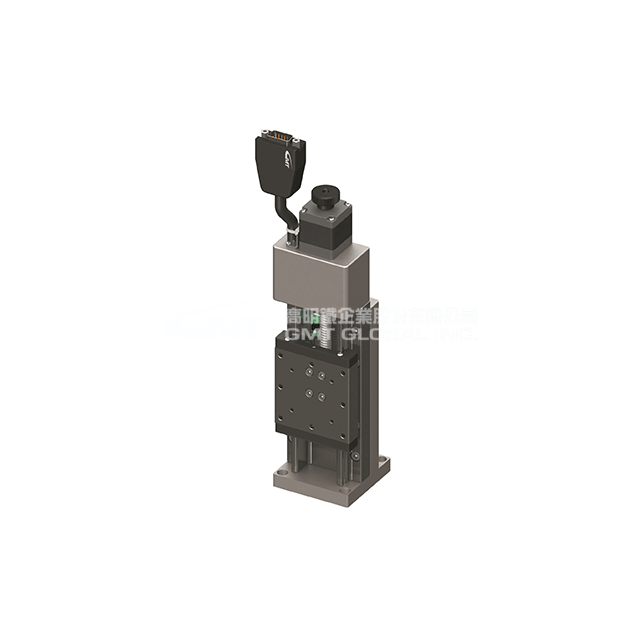

<span style="font-size: 12pt;">★ 轨道方式使用线性滚珠循环式,哥德式弧型构槽在本体的上、下滑轨面,各由双孤槽构成,单槽移动的钢球是二点接触的架构,双弧槽总共四个接触点,因此构成坚固的滑轨结构</span> <br /><span style="font-size: 12pt;">★ 传动方式-滚珠螺杆,透过钢珠在螺帽与螺杆之间做滚动接触,其定位精度与寿命较高,具备高速正逆向的传动及变换传动等特性</span> <br /><span style="font-size: 12pt;">★ 材质-不锈钢、碳素钢</span> <p><br /><span style="font-size: 12pt;"><span style="color: #e03e2d;"><strong>★</strong></span><span style="color: #e03e2d;"><strong>此图为CZLN60-S2PN-CD</strong></span></span></p>">
Update:2023.10.02

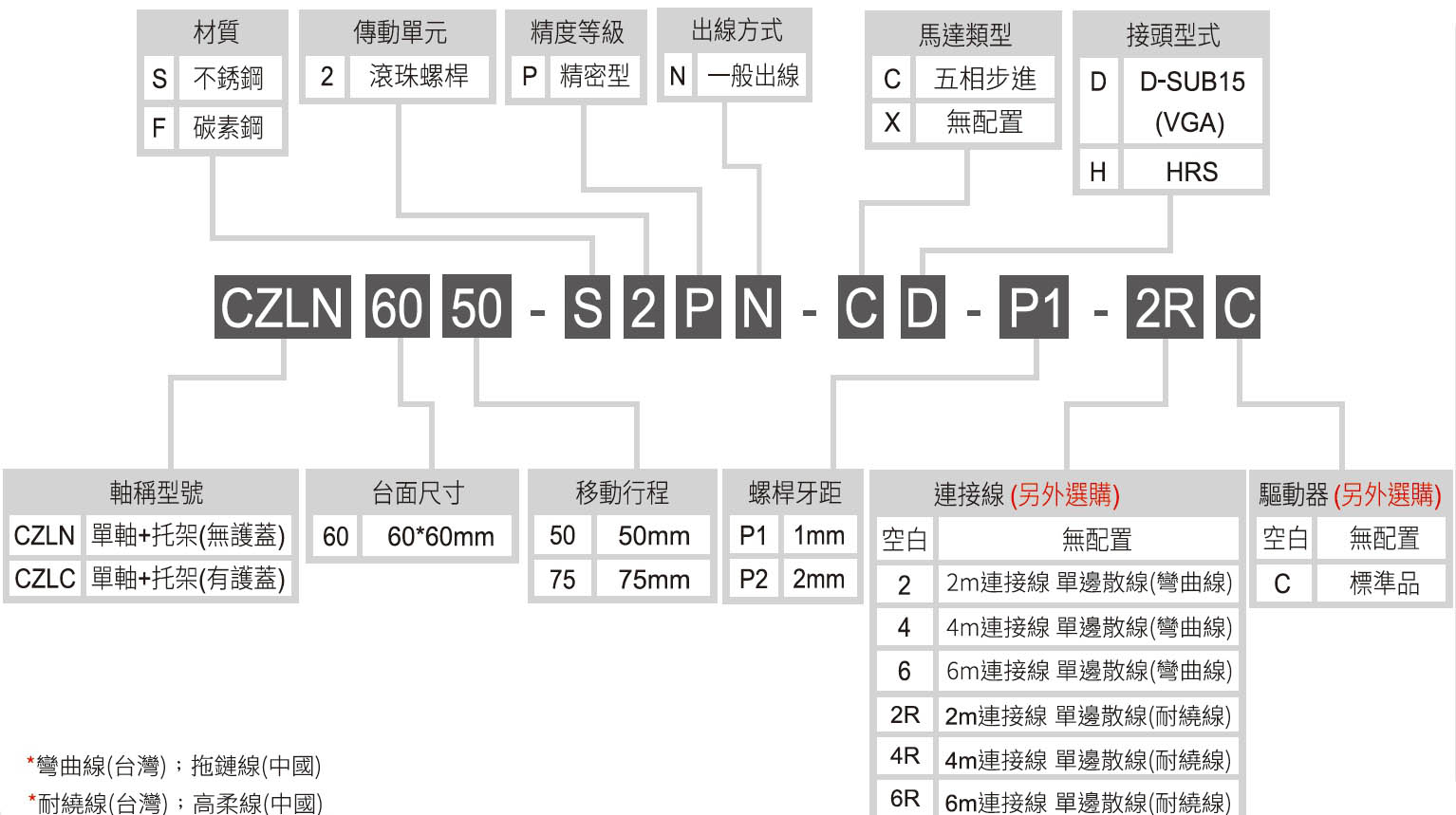

型号 | CZLN6050-S2PN-CD-P1 CZLN6050-F2PN-CD-P1 | CZLN6050-S2PN-CD-P2 CZLN6050-F2PN-CD-P2 | CZLN6075-S2PN-CD-P1 CZLN6075-F2PN-CD-P1 | CZLN6075-S2PN-CD-P2 CZLN6075-F2PN-CD-P2 | ||
机 械 规 格 | 台面尺寸 (mm) | 60 X 60 | ||||
移动行程 (mm) | 50 | 75 | ||||
传动方式 | 滚珠螺杆Ø8 导程1mm | 滚珠螺杆Ø8 导程2mm | 滚珠螺杆Ø8 导程1mm | 滚珠螺杆Ø8 导程2mm | ||
轨道 | 线性滚珠循环式 | |||||
滑台材质/表面处理 | S:不锈钢 / 镀无电解镍 F:碳素钢 / 镀无电解镍 | |||||
本体重量 (Kg) | 1.91 | 2.05 | ||||
联轴器 | FAMCS11.6-5*5 | |||||
精度等级 | P:精密型 | |||||
出线方向 | N:一般出线 | |||||
精 度 规 格 | 分辨率(脉冲) (µm) | 2 (Full) 1 (Half) | 4 (Full) 2 (Half) | 2 (Full) 1 (Half) | 4 (Full) 2 (Half) | |
最高速度(全步级) (mm/sec) | 20 | 40 | 20 | 40 | ||
单向定位精度 (µm) | 5 | 7 | ||||
反复定位精度 (µm) | ± 0.5 | |||||
荷重(水平安装) (Kgf) | 9 | |||||
空转 (µm) | 1 | |||||
平行度 (µm) | 20 | |||||
运动真直度 (µm) | 2 | |||||
运动平行度 (µm) | 10 | |||||
电 气 规 格 | 马达 | 类型 / 出轴型式 | 5相步进 / ☐ 42双出轴 | |||
厂牌 / 型号 | 山洋 SANYO / 103F5510-8211 | |||||
驱动器厂牌 / 型号 | 请参阅马达 / 驱动器对照表 | |||||
接头 | 滑台侧接头 | 15Pin公端连接器D-SUB / 12Pin公端连接器HRS | ||||
控制器侧接头 | 15Pin母端连接器D-SUB / 12Pin母端连接器HRS (另外选购) | |||||
传感器 | 行程原点传感器 | 光电传感器GMT-sensor | ||||
行程极限传感器 | ||||||
马达接近原点传感器 | N / A | |||||
电源电压 | 24V ± 10% | |||||
控制输出 | NPN开放式集电极输出24V 8mA以下 | |||||
输出控制 | 检测(感应时): 输出晶体管OFF(非导通) |
